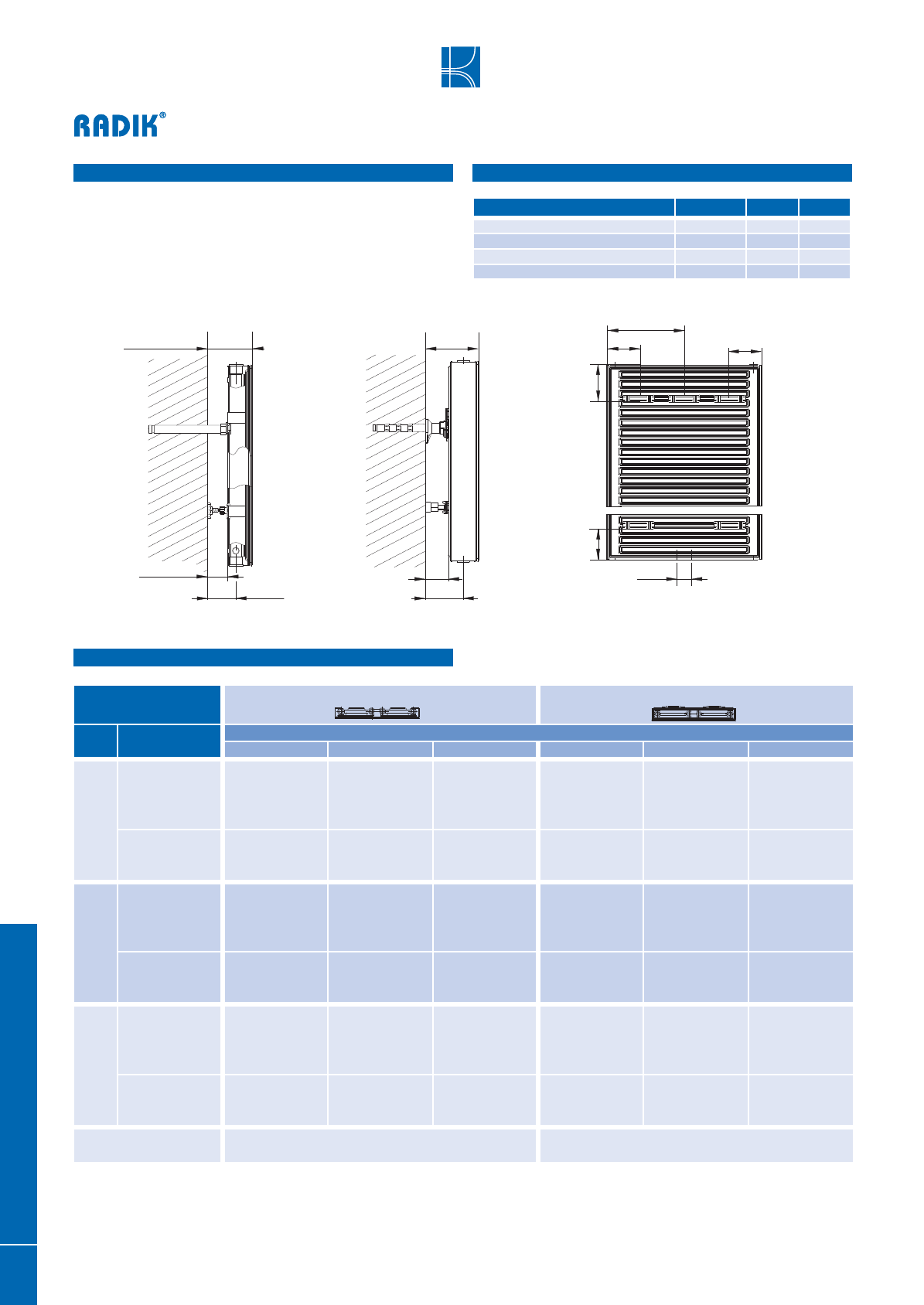

PLAN VERTIKAL - M, LINE VERTIKAL - M
Размещение
Размещение
Для крепления к стене рекомендуем использовать кронштейн-шуруп
18/120 (Z-U144) – всегда 2шт. При использовании кронштейнов Z-U140
и Z-U300, необходимое количество кронштейнов соответствует
количеству верхних крепежных скоб. При использовании кронштейна
Z-U320 необходимо использовать всегда четыре штуки.
Данные для заказа
Характеристическое уравнение: Ф = K •L
a
• H
b
•ΔT
(c
0
+c
1
•H)
R
ADIK
PL
AN
VERTIK
AL
-
M
, LINE
VERTIK
AL
-
M
38
Оставляем за собой право на технические изменения.
Рекомендуемое крепление - Тип
Код для заказа
Тип 10
Тип 20
Кронштейн-шуруп 15/120
Z-U140
X
Кронштейн-шуруп 18/120
Z-U144
X
X
Кронштейн настенный, одинарный-простой
Z-U320
X
X
Кронштейн настенный, одинарный-угловой
Z-U300
X
X
80 ÷110
30 ÷ 60
45 ÷ 75
Тип
10
116
48
81
Тип
20
50
100
L/2*
100
130
105
* действительно только для типа 20 длиной L = 600 и 900 мм
20°C
Тип 10
Тип 20
Длина
L
[мм]
Высота
H
[мм]
1600
1800
2000
1600
1800
2000
400
Q [Вт] 90/70 [°C]
751
823
891
1068
1168
1264
Q [Вт]
75/65 [°C]
602
661
717
847
927
1004
Q [Вт]
70/55 [°C]
487
536
582
677
742
804
Q [Вт] 55/45 [°C]
315
348
379
429
471
511
Объем воды [л]
3,7
4,1
4,6
7,0
7,9
8,8
Вес радиатора [кг]
19,0
21,3
23,6
31,7
35,7
39,6
Экспонент n [-]
1,2512
1,2400
1,2334
1,3160
1,3115
1,3056
600
Q [Вт] 90/70 [°C]
1035
1133
1227
1491
1631
1764
Q [Вт]
75/65 [°C]
829
909
986
1185
1297
1404
Q [Вт]
70/55 [°C]
669
735
799
950
1040
1127
Q [Вт] 55/45 [°C]
432
477
519
604
663
720
Объем воды [л]
5,0
5,6
6,2
9,3
10,4
11,6
Вес радиатора [кг]
27,6
31,2
34,4
46,2
51,7
57,7
Экспонент n [-]
1,2595
1,2482
1,2415
1,3036
1,2991
1,2932
900
Q [Вт] 90/70 [°C]
1426
1560
1692
2090
2283
2471
Q [Вт]
75/65 [°C]
1141
1251
1358
1659
1814
1965
Q [Вт]
70/55 [°C]
921
1011
1099
1328
1454
1576
Q [Вт] 55/45 [°C]
594
655
713
843
924
1004
Объем воды [л]
6,9
7,7
8,6
13,3
15,0
16,6
Вес радиатора [кг]
41,4
46,5
51,6
70,3
79,0
87,8
Экспонент n [-]
1,2637
1,2524
1,2457
1,3097
1,3052
1,2993
Коэффициент сопротивления ξ
T
[-]
140,0
82,0
Коэффициент расхода A
T
[м
2
]
2,4 x 10
-5
3,14 x 10
-5
Данные для заказа указаны на странице 79.
RADIK katalog_RU_07_2013.indd 36
02.08.13 11:13
