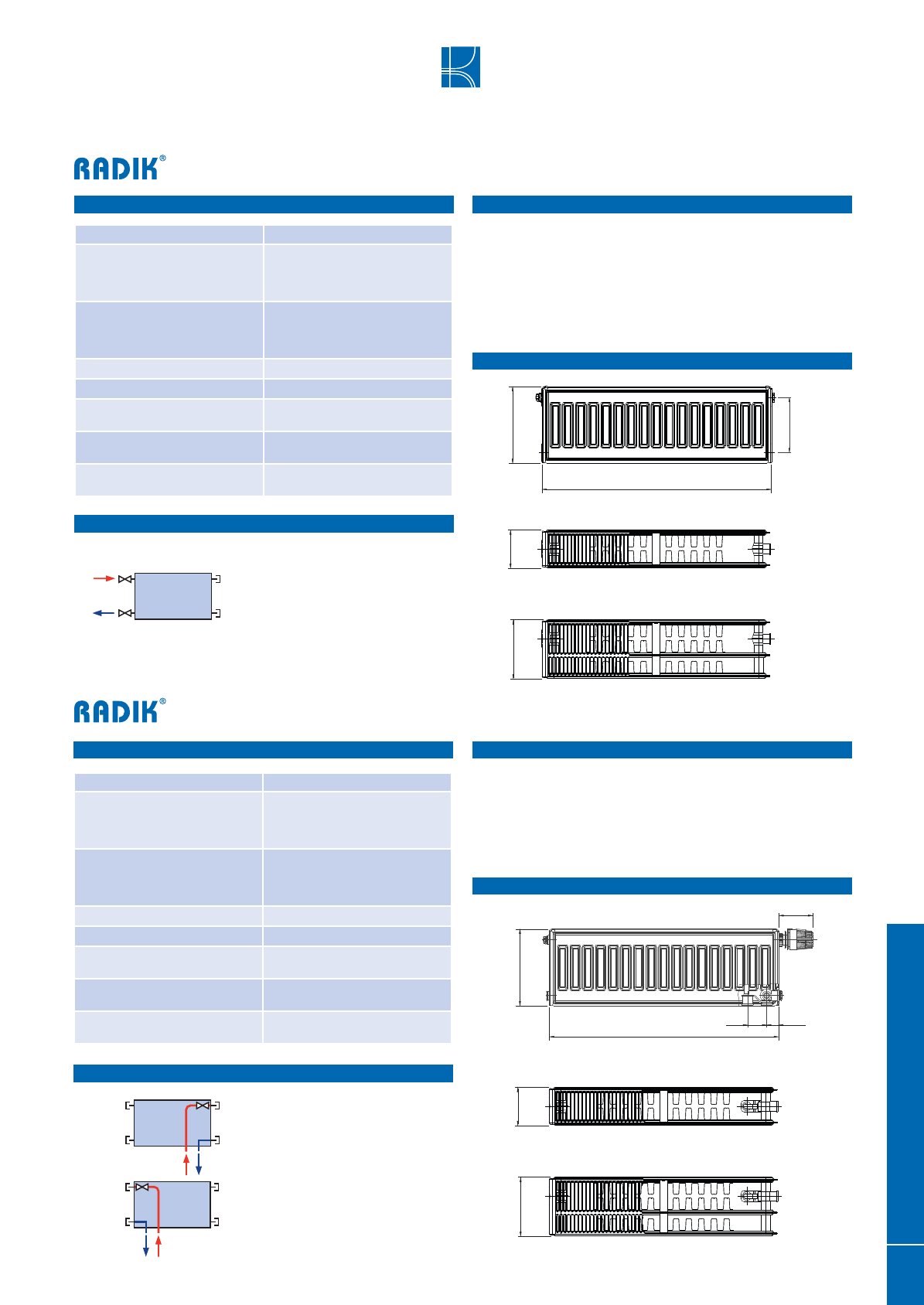

ПАНЕЛЬНЫЕ ОТОПИТЕЛЬНЫЕ ПРИБОРЫ
ВЫСОТОЙ 200 ММ
Технические данные
Способы подк лючения к отопительной системе
Описание
Обзор типов
Высота H
200 мм
Длина L
800, 900, 1000, 1100, 1200, 1400,
1600, 1800, 2000, 2300, 2600,
3000 мм
Глубина B
Тип 22
Тип 33
100 мм
155 мм
Шаг присоединения
h
=
H
– 54 мм
Присоединительная резьба
4 x G1/2 внутренняя
Максимально допустимое
рабочее избыточное давление
1,0 MPa
Максимальная допустимая
рабочая температура
110 °C
Подк лючение отопитель-
ного прибора
левое или правое боковое
боковое одностороннее
= 1
Модель
RADIK KLASIK
- это панельный отопительный прибор в
исполнении KLASIK, которое позволяет
левое или правое боковое
подключение
к разводке отопительной системы. По своей кон-
струкции она предназначена для отопительных систем с принуди-
тельной или естественной циркуляцией. С задней стороны у этой
модели нет крепежных скоб.
B
B
Typ 22
Typ 33
H
h
L
L
h
H
B
B
Тип 22
Тип 33
VKU
Технические данные
Описание
Обзор типов
Способы подк лючения к отопительной системе
правое нижнее
= 1
левое нижнее
= 1
Модель
RADIK VKU
– это панельный отопительный прибор
в исполнении VENTIL KOMPAKT, которое позволяет
правое
или левое нижнее подключение
к отопительной сиситеме с
принудительной циркуляцией.
(90)
H
32
50
L
B
B
yp
Typ 33 VK
Тип 22 VKU
Тип 33 VKU
(90)
32
L
H
B
B
50
Высота H
200 мм
Длина L
800, 900, 1000, 1100, 1200, 1400,
1600, 1800, 2000, 2300, 2600,
3000 мм
Глубина B
Тип 22 VKU
Тип 33 VKU
100 мм
155 мм
Шаг присоединения
50 мм
Присоединительная резьба
6 x G1/2 внутренняя
Максимально допустимое
рабочее избыточное давление
1,0 MPa
Максимальная допустимая
рабочая температура
110 °C
Подк лючение отопитель-
ного прибора
правое или левое нижнее
Оставляем за собой право на технические изменения.
Данные для заказа указаны на странице 79.
