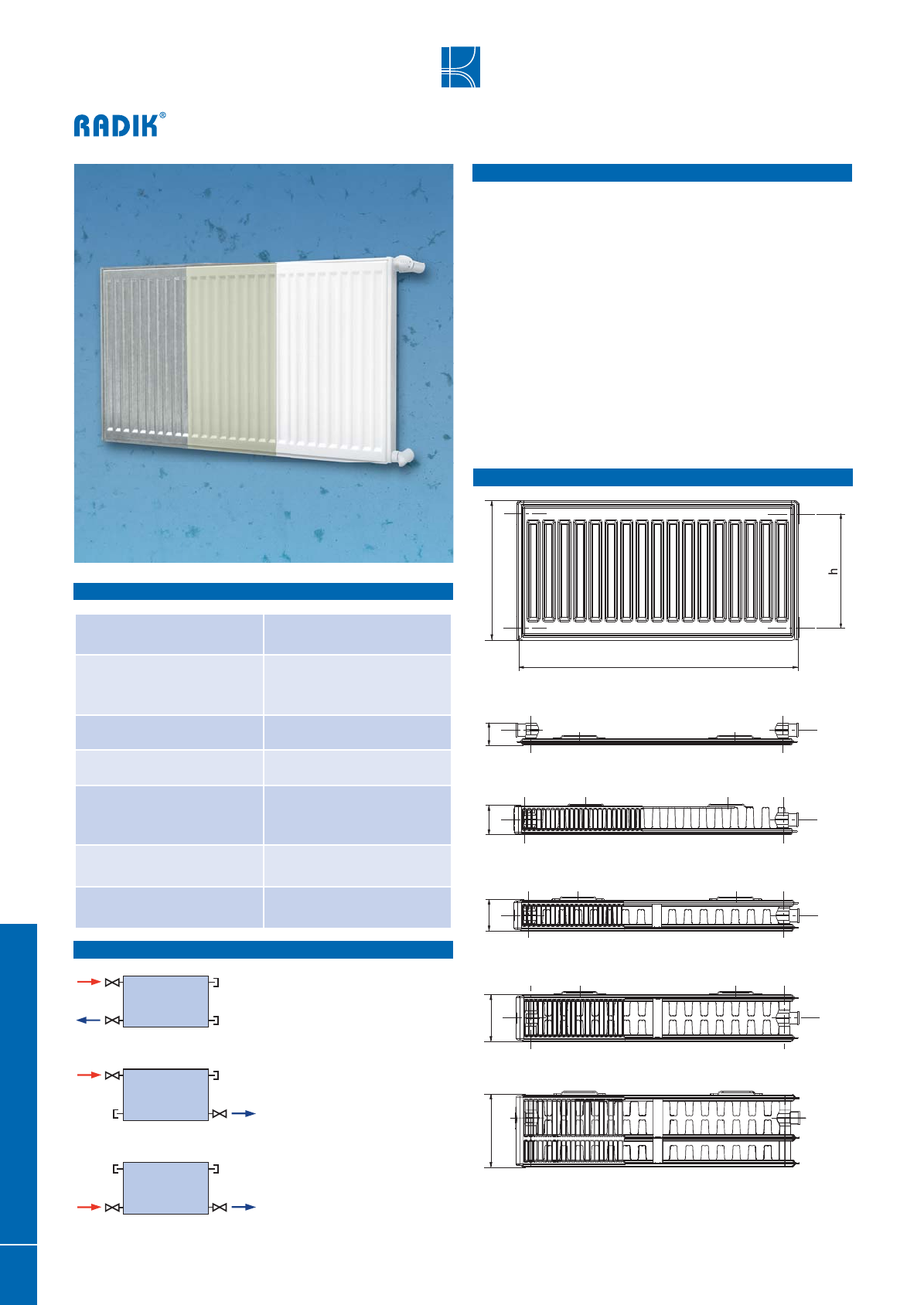

 Описание

Оцинкованные отопительные приборы RADIK предназначены для помещений с
повышенным требованием к защите против коррозии, как например, помещения
с повышенной влажностью и агрессивной атмосферой. Устойчивость против кор-
розии у них повышена, так как коррозионные процессы благодаря слою цинка
проходят медленнее, и таким способом является возможным продолжение срока
службы отопительных приборов.

Модель

RADIK KLASIK - Z

 – это панельный отопительный прибор в исполне-

нии KLASIK , которое позволяет

левое или правое боковое подключение

к

разводке отопительной системы. По своей конструкции она предназначена для
отопительных систем с принудительной или естественной циркуляцией.
С задней стороны у этой модели приварены две верхние и две нижние крепежные
скобы, у панельных отопительных приборов длиной 1800 мм и больше приварено
шесть крепежных скоб.

Предупреждение:

Учитывая свойства верхней горячей цинковки и использование специального
полиэфирного лака, оцинкованные отопительные приборы по внешнему виду не
полностью совпадают со стандартными отопительными приборами RADIK.

Высота H

300, 400, 500,

600, 900 мм

Длина L

400, 500, 600, 700, 800, 900,

1000, 1100, 1200, 1400, 1600,

1800, 2000 мм

Шаг присоединения

h

 =

H

 – 54 мм

Присоединительная резьба

4 x G1/2 внутренняя

Максимально допустимое
рабочее избыточное
давление

1,0 МПа

Максимальная допустимая
рабочая температура

110 °C

Подключение отопительного
прибора

левое или правое боковое

боковое одностороннее

 = 1

боковое двухстороннее
диагональное

 = 1

рекомендуем при: L ≥ 3 x H

боковое двухстороннее
снизу-вниз

 = 0,9

Технические данные

Обзор типов

Способы подк лючения к отопительной системе

KLASIK - Z

R

ADIK

 KL

ASIK

 -

 Z

24

Оставляем за собой право на технические изменения.

Данные для заказа указаны на странице 79.

yp

Typ 10

H

L

47

63

Тип 10

Тип 11

Typ 22

100

155

Тип 21

Тип 22

Тип 33

66
