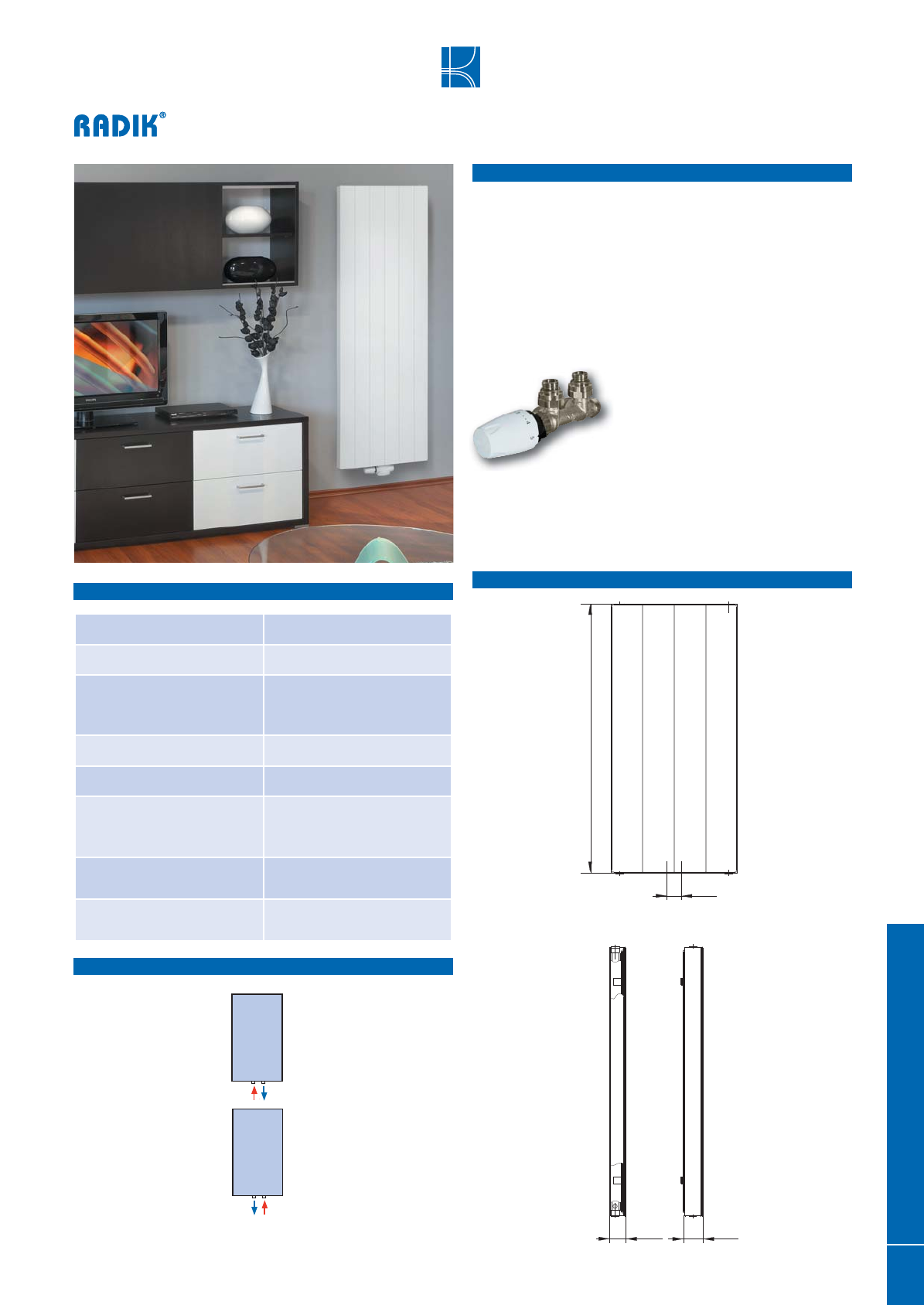

LINE VERTIKAL - M
Описание
Модель RADIK LINE VERTIKAL - M это вертикально ориен-
тированный отопительный прибор с профилированной
лицевой панелью. Его конструкция дает возможность
нижнего центрального подк лючения
к системе отопления
с принудительной циркуляцией. Он оснащен выводными
патрубками с внутренней резьбой G1/2. С задней стороны
имеет приваренные две верхние и две нижние крепежные
скобы. Отопительные приборы типа 20 длиной 600 и 900 мм
имеют на одну верхнюю скобу больше.
Высота H
1600, 1800, 2000 мм
Длина L
400, 600, 900 мм
Глубина B
Тип 10
Тип 20
52 мм
68 мм
Шаг присоединения
50 мм
Присоединительная резьба
6 x G1/2 внутренняя
Максимально допустимое
рабочее избыточное
давление
1,0 МПа
Максимальная допустимая
рабочая температура
110 °C
Подключение отопительного
прибора
центральное нижнее
Технические данные
Способы подк лючения к отопительной системе
нижнее центральное
φ=1
Обзор типов
Для подк лючения к отопительной си-
стеме можно применить интегрирован-
ную арматуру НМ, которая поставляется
вместе с термоголовкой и с возможно-
стью дополнения крышкой – (стр. 81).
Тип 10
Тип 20
B
B
50
H
Данные для заказа указаны на странице 79.
37
Оставляем за собой право на технические изменения.
R
ADIK
LINE
VERTIK
AL
-
M
RADIK katalog_RU_07_2013.indd 35
02.08.13 11:13
