Technické údaje
Описание
Панельные отопительные приборы

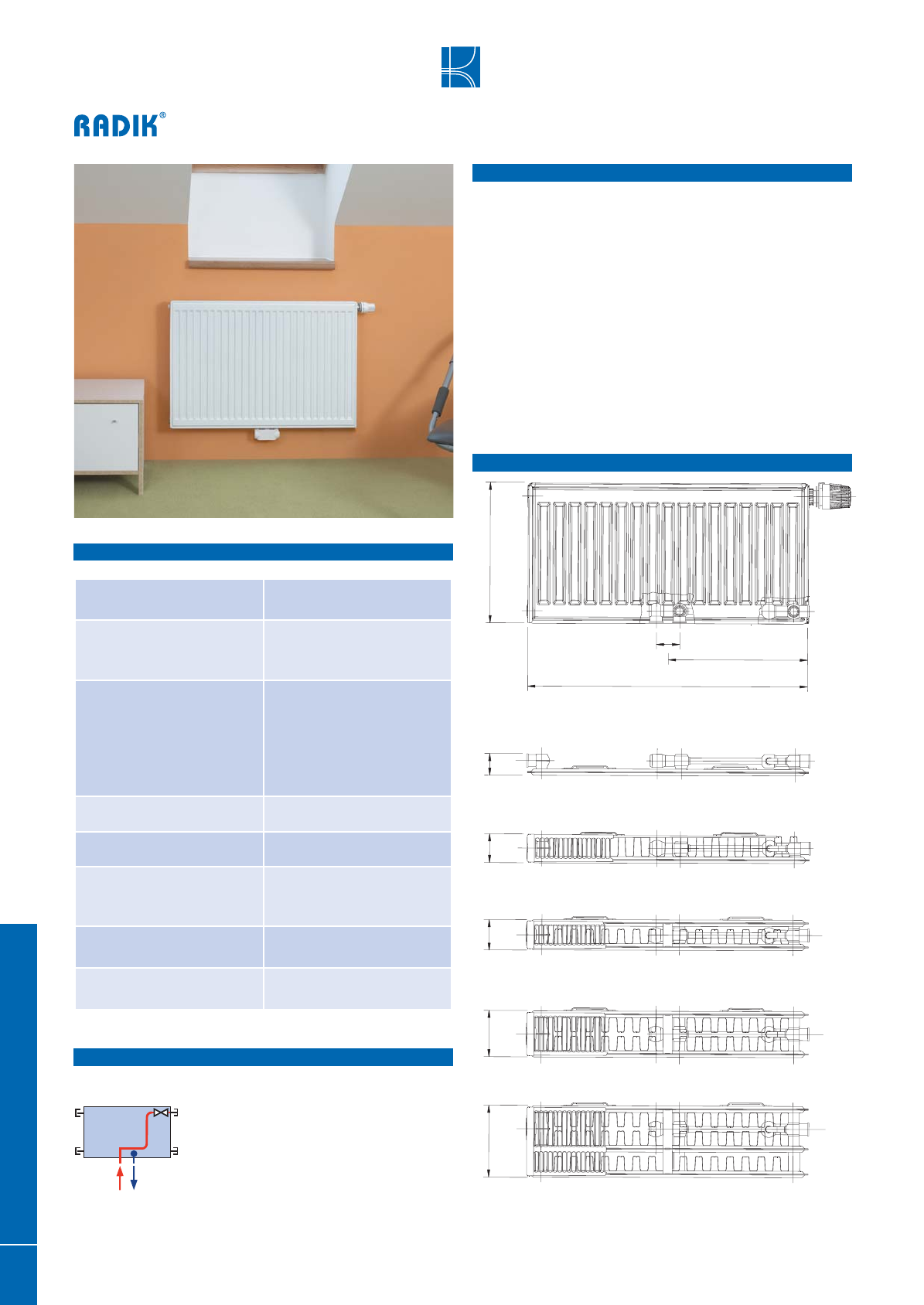

RADIK VKM
по своей концепции
исходит из исполнения VENTIL KOMPAKT. Оригинально решенная вну-
тренняя разводка позволяет
нижнее центральное подключение
прибора к системе отопления. С задней стороны имеет приваренные
две верхние и две нижние крепежные скобы, отопительные приборы
длиной от 1800 мм и больше имеют приварено шесть скоб.
Панельные отопительные приборы RADIK VKM по своей конструкции
предназначены для современно спроектированных отопительных
систем с принудительной циркуляцией теплоносителя с горизон-
тально проведённым распределительным трубопроводом под
радиатором в полу, в стене или вдоль стены, закрытым панелью.
Конструктивное решение панельного отопительного пр бора RADIK
VKM защищено патентом.
центральное нижнее
= 1
Высота H
300, 400, 500,
600, 900 мм
Длина L
400, 500, 600, 700, 800, 900,
1000, 1100, 1200, 1400, 1600,
1800, 2000, 2300, 2600, 3000 мм
Глубина B
Тип 10 VKM
Тип 11 VKM
Тип 21 VKM
Тип 22 VKM
Тип 33 VKM
47 мм
63 мм
66 мм
100 мм
155 мм
Шаг присоединения
50 мм
Присоединительная резьба
6 x G1/2 внутренняя
Максимально допустимое
рабочее избыточное
давление
1,0 МПа
Максимальная допустимая
рабочая температура
110 °C
Подключение отопительного
прибора
центральное нижнее
Технические данные
Обзор типов
Способы подк лючения к отопительной системе
L/2
L
H
L
L/2
50
B
Typ 10 VKM
B
B
Typ 11 VKM
B
B
Typ 21 VKM
B
B
Typ 22 VKM
B
B
Typ 33 VKM
B
R
ADIK
VKM
30
Оставляем за собой право на технические изменения.
Данные для заказа указаны на странице 79.
Тип 33 VKM
Тип 10 VKM
Тип 11 VKM
Тип 21 VKM
Тип 22 VKM
RADIK katalog_RU_07_2013.indd 28
02.08.13 11:12
