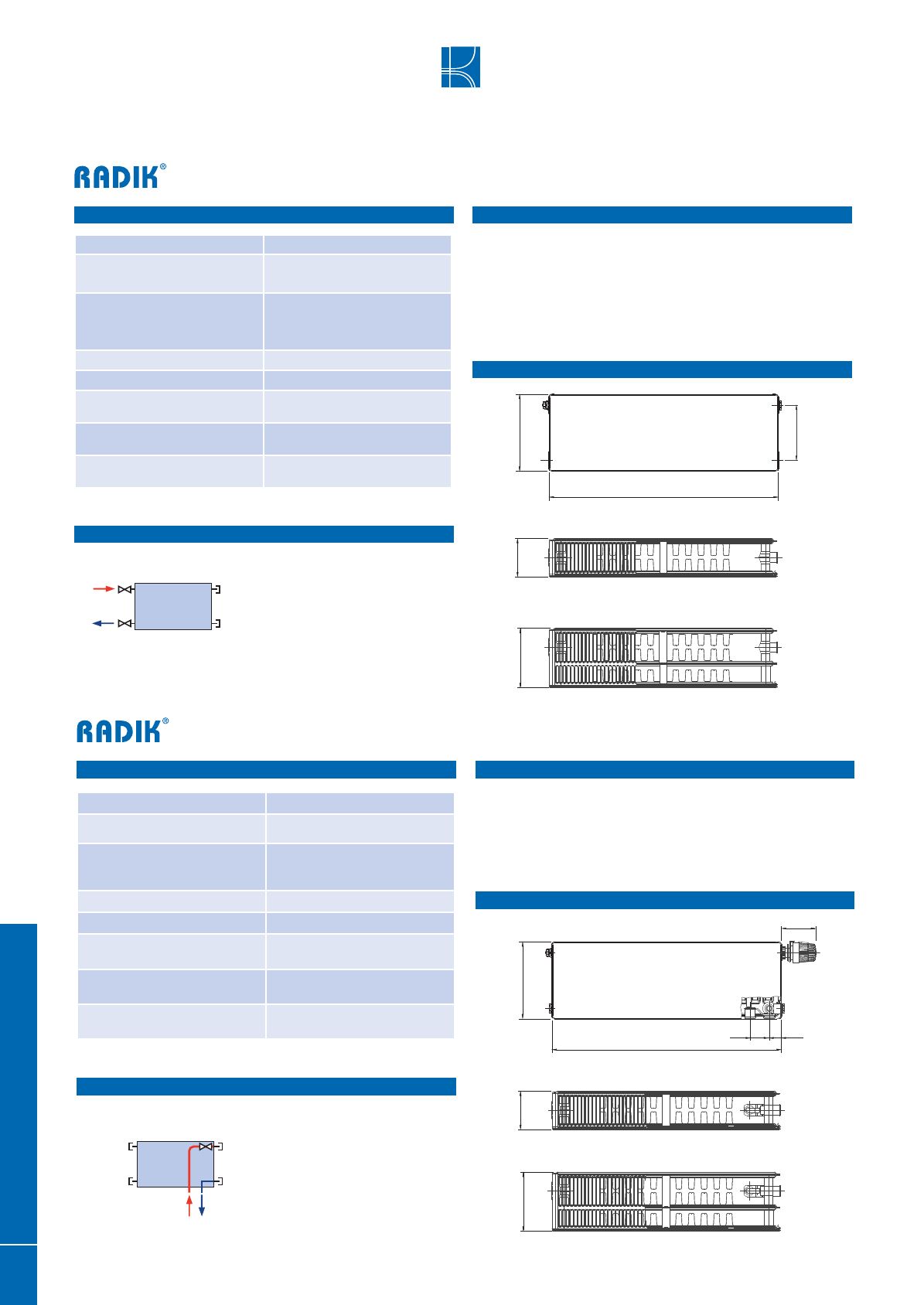

ПАНЕЛЬНЫЕ ОТОПИТЕЛЬНЫЕ ПРИБОРЫ
ВЫСОТОЙ 200 ММ
Оставляем за собой право на технические изменения.
Данные для заказа указаны на странице 79.
PLAN KLASIK
Технические данные
Способы подк лючения к отопительной системе
Описание
Обзор типов
Высота H
200 мм
Длина L
800, 900, 1000, 1100, 1200, 1400,
1600, 1800, 2000 мм
Глубина B
Тип 22 PLAN
Тип 33 PLAN
102 мм
157 мм
Шаг присоединения
h
=
H
– 54 мм
Присоединительная резьба
4 x G1/2 внутренняя
Максимально допустимое
рабочее избыточное давление
1,0 MPa
Максимальная допустимая
рабочая температура
110 °C
Подк лючение отопитель-
ного прибора
левое или правое боковое
боковое одностороннее
= 1
Модель
RADIK PLAN KLASIK
– это панельный отопительный
прибор в исполнении PLAN и KLASIK, которое позволяет
левое или правое боковое подключение
к разводке
отопительной системы. По своей конструкции она
предназначена для отопительных сиситем с принудительной
или естественной циркуляцией.
H
h
L
L
h
H
B
B
Typ 22 PLAN KLASIK
Typ 33 PLAN KLASIK
Тип 22 PLAN
Тип 33 PLAN
PLAN VK
Технические данные
Описание
Обзор типов
Высота H
200 мм
Длина L
800, 900, 1000, 1100, 1200, 1400,
1600, 1800, 2000 мм
Глубина B
Тип 22 PLAN VK
Тип 33 PLAN VK
102 мм
157 мм
Шаг присоединения
50 мм
Присоединительная резьба
6 x G1/2 внутренняя
Максимально допустимое
рабочее избыточное давление
1,0 MPa
Максимальная допустимая
рабочая температура
110 °C
Подключение отопительного
прибора
правое нижнее
Способы подк лючения к отопительной системе
Модель
RADIK PLAN VK
– это панельный отопительный прибор
в исполнении PLAN и VENTIL KOMPAKT, которое позволяет
правое нижнее подключение
к разводке отопительной
системы с принудительной циркуляцией.
(90)
H
32
50
L
B
Typ 22 PLAN VK
B
Typ 33 PLAN VK
правое нижнее
= 1
(90)
32
L
H
50
B
B
Тип 22 PLAN VK
Тип 33 PLAN VK
B
B
