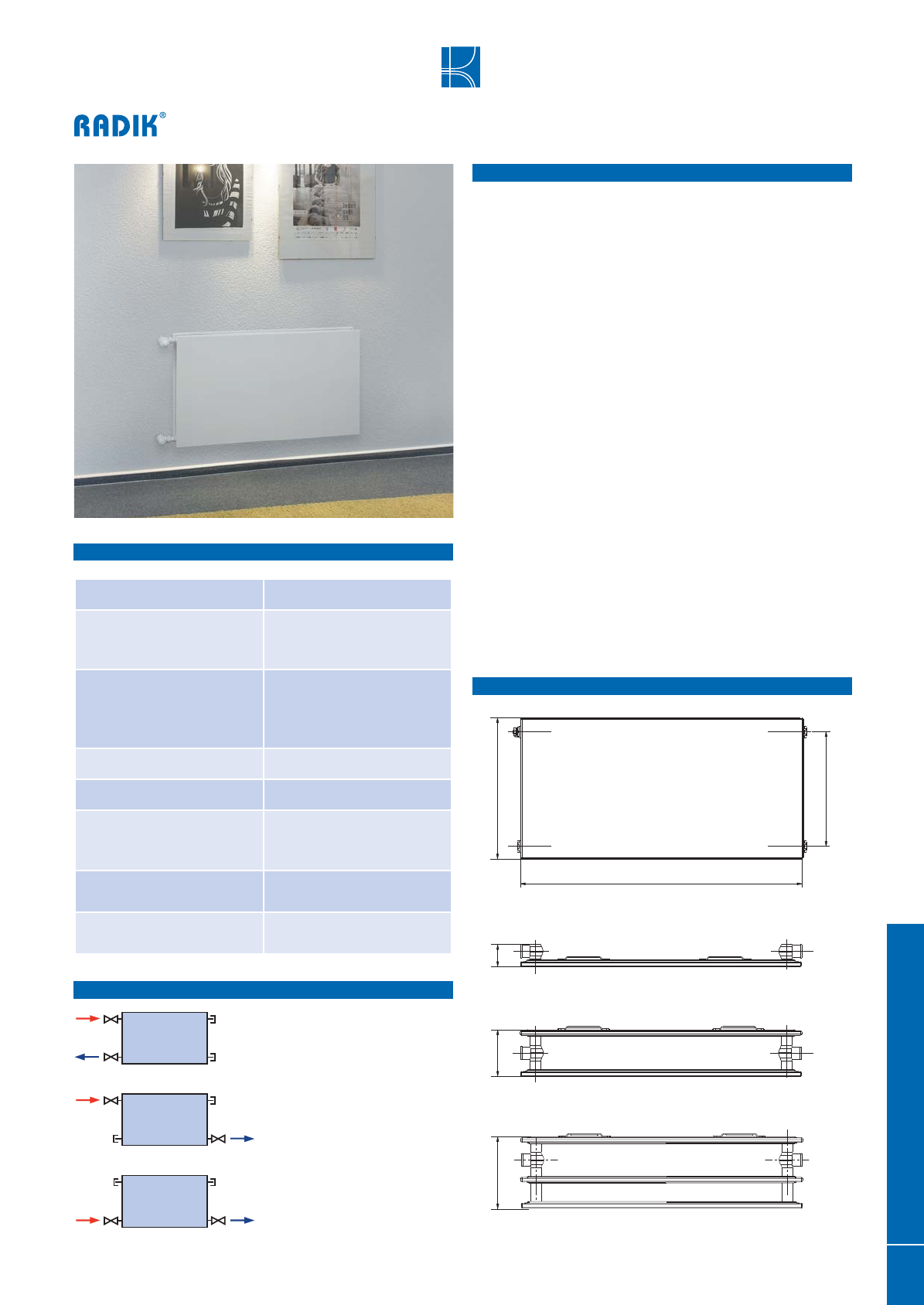

HYGIENE

 Technické  údaje

 Описание

Модель

RADIK HYGIENE

 – это панельный отопительный при-

бор в исполнении KLASIK, с

левым или правым боковым

подк лючением

 к разводке системы отопления. По своей

конструкции он предназначен для отопительных систем с
принудительной или естественной циркуляцией.

Эта модель приспособлена для установки и эксплуатации в
помещениях с высокими требования к гигиене и чистоте.

Все типы выпускаются без конвектора, у них гладкая лицевая
панель, сварные швы панелей закрыты специальной гладкой
рейкой, у типа 20S большее расстояние между панелями
(глубина отопительного прибора B = 102 мм) по сравнению с
к лассическим решением типа 20 (B = 66 мм).

С задней стороны у этой модели приварены две верхние и
две нижние крепежные скобы, у панельных отопительных
приборов длиной 1800 мм и больше приварено шесть кре-
пежных скоб. В основной комплект входит воздуховыпуск-
ная пробка и заглушка.

Предупреждение:
Если имеется требование к установке отопительного прибо-
ра от стены в диапазоне 65 ÷ 80 мм, то можно использовать
кронштейн-шуруп типа 18/120 (см.каталог КORAMONT ), но
при условии, что и в нижнем ряду будет использован тот-же
самый тип кронштейна.

боковое одностороннее

 = 1

боковое двухстороннее
диагональное

 = 1

рекомендуем при: L ≥ 3 x H

боковое двухстороннее
снизу-вниз

 = 0,9

Высота H

503, 603 мм

Длина L

404, 504, 604, 704, 804, 904,

1004, 1104, 1204, 1404, 1604,

1804, 2004 мм

Глубина B

Тип 10  HYGIENE
Тип 20S HYGIENE
Тип 30  HYGIENE

49 мм

102 мм
157 мм

Шаг присоединения

h

 =

H

 - 57 мм

Присоединительная резьба

4 x G1/2 внутренняя

Максимально допустимое
рабочее избыточное
давление

1,0 MPa

Максимальная допустимая
рабочая температура

110 °C

Подключение отопительного
прибора

левое или правое боковое

Технические данные

Обзор типов

Способы подк лючения к отопительной системе

Typ 10 HYGIENE

Typ 20S HYGIENE

Typ 30 HYGIENE

H

h

L

B

B

B

41

R

ADIK

 H

Y

GIENE

Оставляем за собой право на технические изменения.

Данные для заказа указаны на странице 79.

Тип 10 HYGIENE

Тип 20S HYGIENE

Тип 30 HYGIENE
