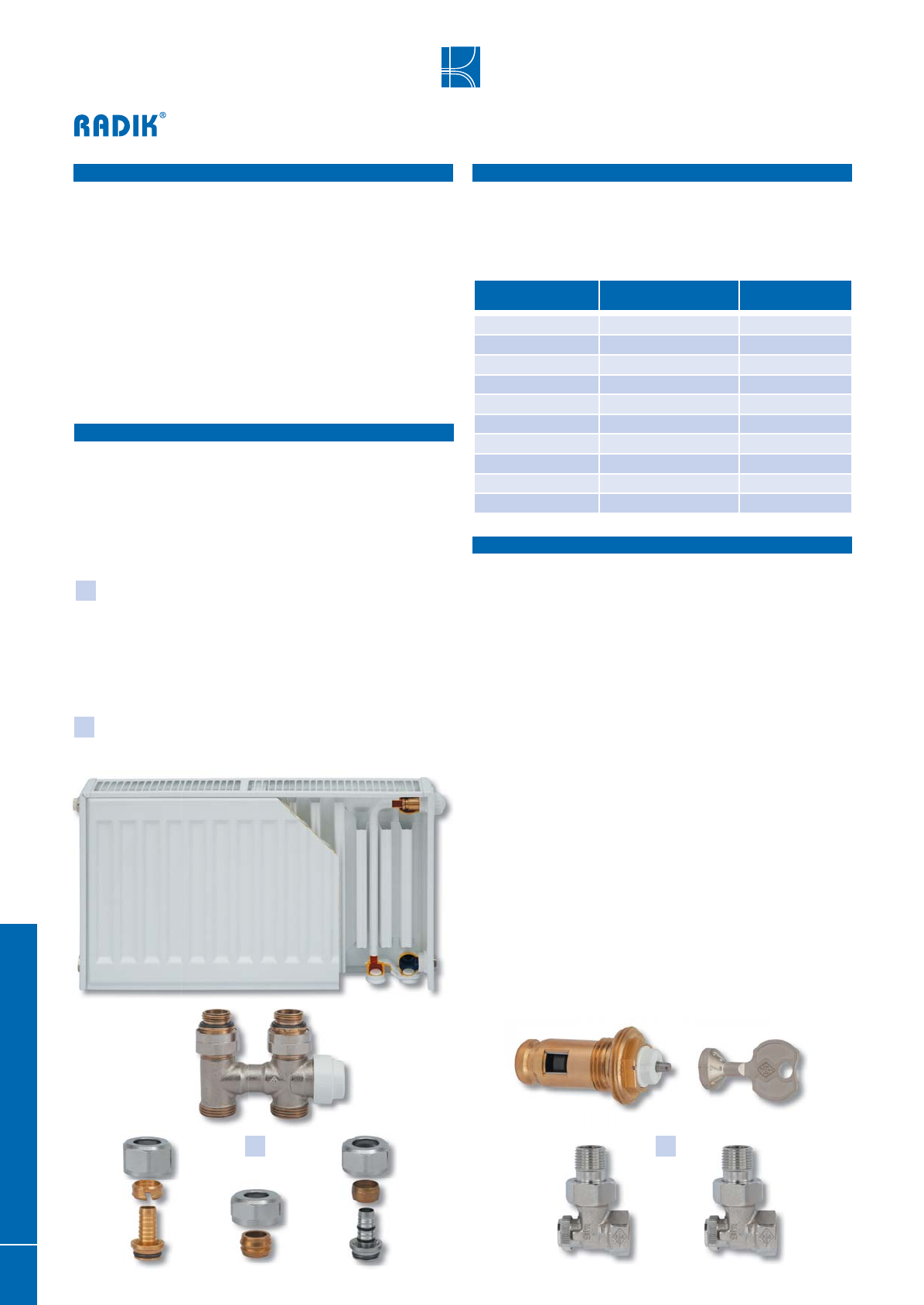

ОБЩИЕ ДАННЫЕ - VENTIL KOMPAKT

 Описание

Модели

RADIK VK,  RADIK VKU,  RADIK VKL,  RADIK VKM

и RADIK COMBI VK

 – это панельные отопительные приборы

в исполнении VENTIL KOMPAKT со встроенной внутренней
соединительной разводкой и вентилем. Данное конструкцион-
ное решение с нижним подключением отопительного прибора
к системе отопления. Осевое расстояние нижних выводов
всегда равно 50 мм, и у них внутренняя резьба G1/2. По своей
конструкции эти приборы предназначены для современных
отопительных систем с принудительной циркуляцией тепло-
носителя и горизонтальной разводкой трубопроводов под
отопительным прибором в полу, в стене или вдоль стены
(плинтусная разводка).

 Подк лючение к отопительной системе

Современная спроектированная отопительная система
предполагает установку арматуры, обеспечивающей закры-
вание отопительного прибора со стороны подачи и обратки,
или же спуск, или наполнение отопительного прибора тепло-
носителем без прерывания работы отопительной системы.
Выбор арматуры с учетом указанных требований зависит от
материала трубопровода:

медь или тонкостенная сталь, пластик или комбинация
пластик-металл-пластик
• использовать компактную соединительную арматуру

с межосевым расстоянием 50 мм с подключением G 1/2 до
G 3/4, с установленными соответствующими зажимными
резьбовыми соединениями в зависимости от материала
и размеров соединительного трубопровода

стальные трубы с трубной резьбой
• использовать 2 шт. запорного винтового соединения

 Модели

Панельные отопительные приборы в исполнении VENTIL
KOMPAKT производятся в нескольких моделях, которые с
точки зрения конструкции отличаются, главным образом
расположением нижних выводов и конструкцией внутрен-
ней соединительной гарнитуры.

 Вентиль

Bо встроенную внутреннюю разводку при комплектации
отопительного прибора установлен вентиль, со специаль-
ной характеристикой:

• значение коэффициента kv - см. стр.17
• на производстве вентиль предварительно настроен

на позицию или ступень 6

• предварительная настройка на другую позицию

выполняется специальным к лючом со шкалой

• предварительную настройку на другую позицию выполнит

монтажная фирма согласно проектным данным после про-
мывки отопительной системы перед ее испытанием

• вентиль с производства затянут с предписанным моментом
• внешняя присоединительная резьба M 30 x 1,5
• присоединительная резьба вентиля снабжена белой

пластиковой крышкой, которая защищает его от возмож-
ных повреждений во время транспортировки или монтажа
отопительного прибора, и в то же время ее можно исполь-
зовать при монтажных работах для настройки вентиля в
положение закрыто или открыто

Модели

Расположение нижних

выводов

Описание указано

RADIK VK

только справа

на странице 25

RADIK VKU

справа или слева

на странице 26

RADIK VKL

только слева

на странице 27

RADIK VKM

только центральные выводы

на странице 30

RADIK COMBI VK

только справа

на странице 28

RADIK PLAN VK

только справа

на странице 33

RADIK PLAN VKL

только слева

на странице 34

RADIK PLAN VKM

только центральные выводы

на странице 35

RADIK HYGIENE VK

только справа

на странице 42

RADIK CLEAN VK

только справа

на странице 44

• использовать 2 шт. запорного винтового соединения

1.

1.

2.

2.

ОБЩИЕ

 Д

АННЫЕ

 -

 VENTIL

 K

OMP

AK

T

14

Оставляем за собой право на технические изменения.
