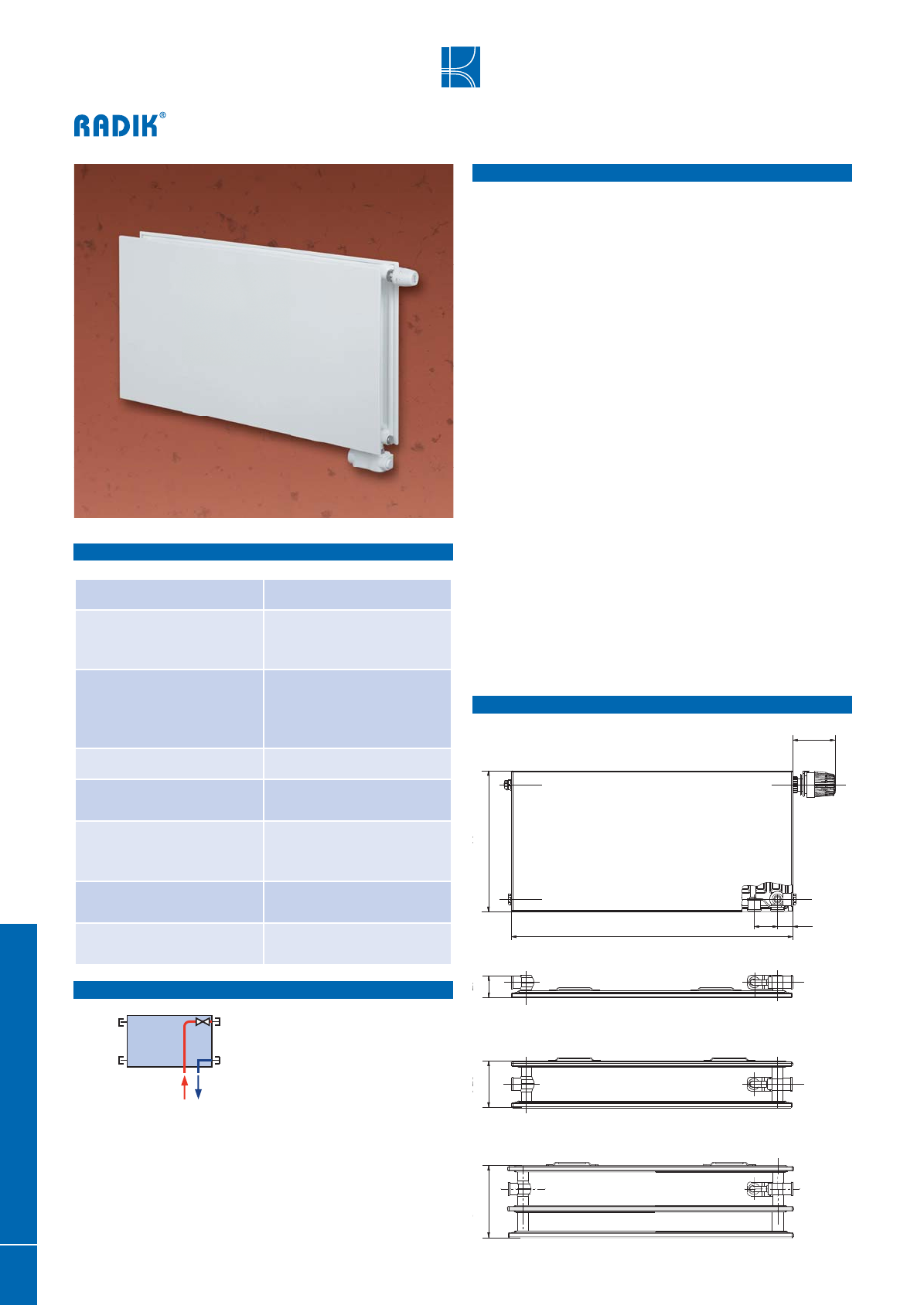

HYGIENE VK

 Technické  údaje

 Описание

Модель

RADIK HYGIENE VK

– это панельный отопительный

прибор в исполнении VENTIL KOMPAKT, с

правым нижним

подк лючением

 к разводке системы отопления.

По своей конструкции он предназначен для отопительных
систем с принудительной циркуляцией.

Этот прибор приспособлен для установки и эксплуатации
в помещениях с высокими требования к гигиене и чистоте.
Все типы выпускаются без конвектора, у них гладкая лицевая
панель, сварные швы панелей закрыты специальной гладкой
рейкой, у типа 20S больше расстояние между панелями
(глубина отопительного прибора B = 102 мм) по сравнению с
к лассическим решением типа 20 (B = 66 мм).

С задней стороны у этой модели приварены две верхние и
две нижние крепежные скобы, у панельных отопительных
приборов длиной 1800 мм и больше приварено шесть кре-
пежных скоб. В основной комплект входит воздуховыпуск-
ная пробка и заглушка.

Предупреждение:
Если имеется требование к установке отопительного прибо-
ра от стены в диапазоне 65 ÷ 80 мм, то можно использовать
кронштейн- шуруп типа 18/120 (см.каталог КORAMONT ), но
при условии, что и в нижнем ряду будет использован тот-же
самый тип кронштейна.

правое нижнее

 = 1

Высота H

503, 603 мм

Длина L

404, 504, 604, 704,

804, 904, 1004, 1104, 1204,

1404, 1604, 1804, 2004 мм

Глубина B

Тип 10  HYGIENE VK
Тип 20S HYGIENE VK
Тип 30  HYGIENE VK

49 мм

102 мм
157 мм

Шаг присоединения

50 мм

Присоединительная
резьба

6 x G1/2 внутренняя

Максимально допустимое
рабочее избыточное
давление

1,0 MPa

Максимальная допустимая
рабочая температура

110 °C

Подключение отопительного
прибора

правое нижнее

Технические данные

Обзор типов

Способы подк лючения к отопительной системе

Typ 10 HYGIENE VK

Typ 20S HYGIENE VK

Typ 30 HYGIENE VK

H

L

(90)

32

50

B

B

B

R

ADIK

 H

Y

GIENE

 VK

42

Оставляем за собой право на технические изменения.

Данные для заказа указаны на странице 79.

Тип 10 HYGIENE VK

Тип 20S HYGIENE VK

Тип 30 HYGIENE VK
