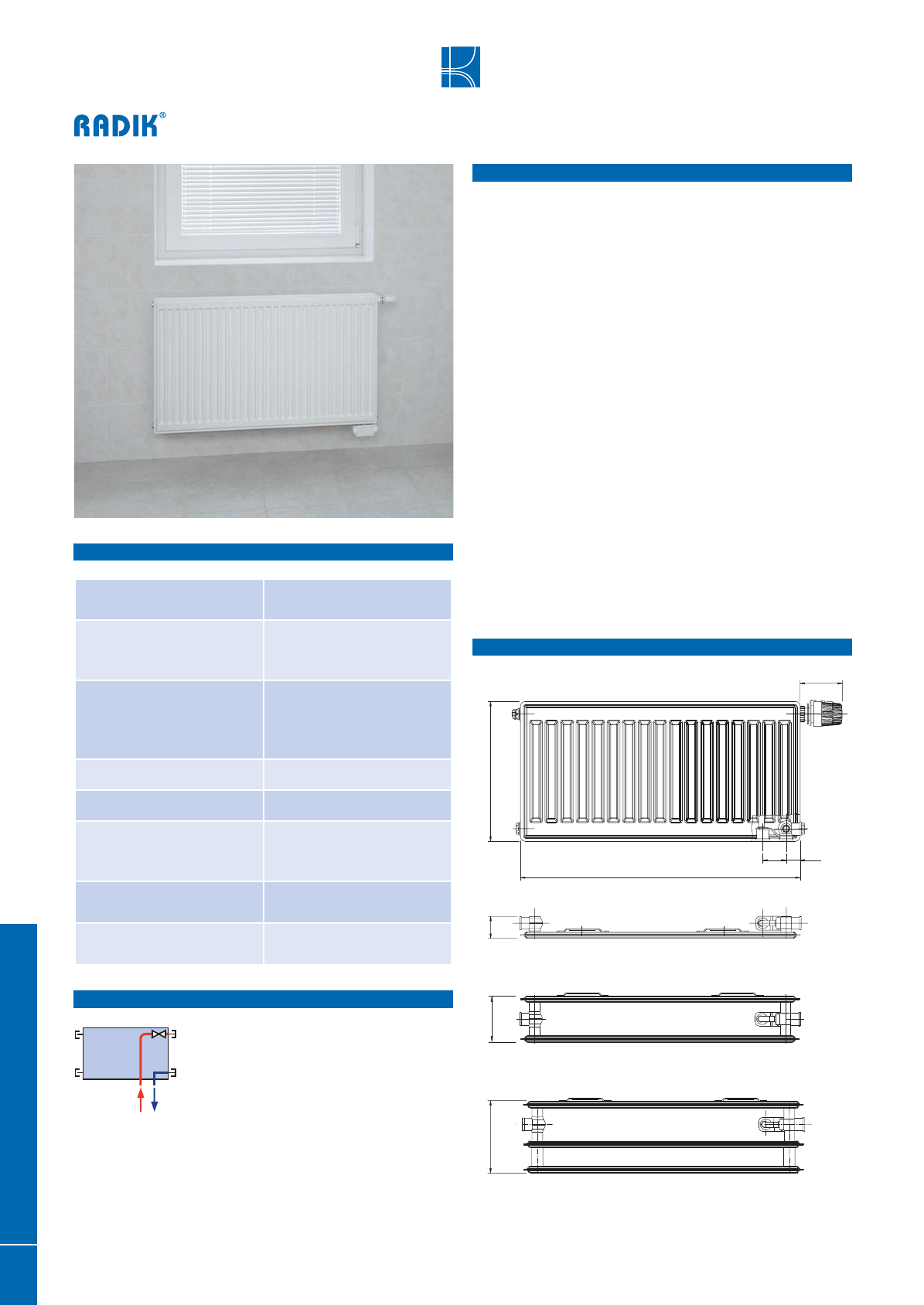

CLEAN VK
Technické údaje
Описание
Модель
RADIK CLEAN VK
– это панельный отопительный прибор
в исполнении VENTIL KOMPAKT,
с правым нижним подключе-
нием
к разводке системы отопления. По своей конструкции этот
прибор предназначен для отопительных систем с принудительной
циркуляцией.
Отопительный прибор приспособлен для установки и эксплуа-
тации в помещениях с повышенными требованиями к гигиене
и чистоте. Все типы выпкскаются без конвектора, без решетки и
боковых панелей.
С задней стороны у этой модели приварены две верхние и две
нижние крепежные скобы, у панельных отопительных приборов
длиной 1800 мм и больше приварено шесть крепежных скоб.
В основной комплект входит воздуховыпускная пробка и заглушка.
Предупреждение:
Если имеется требование к установке отопительного прибора от
стены в диапазоне 65 ÷ 80 мм, то можно использовать кронштейн-
шуруп типа 18/120 (см.каталог КORAMONT ), но при условии, что и
в нижнем ряду будет использован тот-же самый тип кронштейна.
Примечание:
Панельные отопительные приборы RADIK CLEAN VK тип 10 и RADIK
VK тип 10 идентичные.
32
50
(90)
47
H
L
66
Typ 10 CLEAN VK
Typ 20 CLEAN VK
Typ 30 CLEAN VK
B
B
правое нижнее
= 1
Высота H
300, 400, 500,
600, 900 мм
Длина L
400, 500, 600, 700, 800, 900,
1000, 1100, 1200, 1400, 1600,
1800, 2000 мм
Глубина B
Тип 10 CLEAN VK
Тип 20S CLEAN VK
Тип 30 CLEAN VK
47 мм
100 мм
155 мм
Шаг присоединения
50 мм
Присоединительная резьба
6 x G1/2 внутренняя
Максимально допустимое
рабочее избыточное
давление
1,0 МПа
Максимальная допустимая
рабочая температура
110 °C
Подключение отопительного
прибора
правое нижнее
Технические данные
Обзор типов
Способы подк лючения к отопительной системе
H
L
(90)
32
50
B
B
B
R
ADIK
CLEAN
VK
44
Оставляем за собой право на технические изменения.
Данные для заказа указаны на странице 79.
Тип 10 CLEAN VK
Тип 30 CLEAN VK
B
Тип 20S CLEAN VK
RADIK katalog_RU_07_2013.indd 42
02.08.13 11:14
