PFE/PFD

16

DE

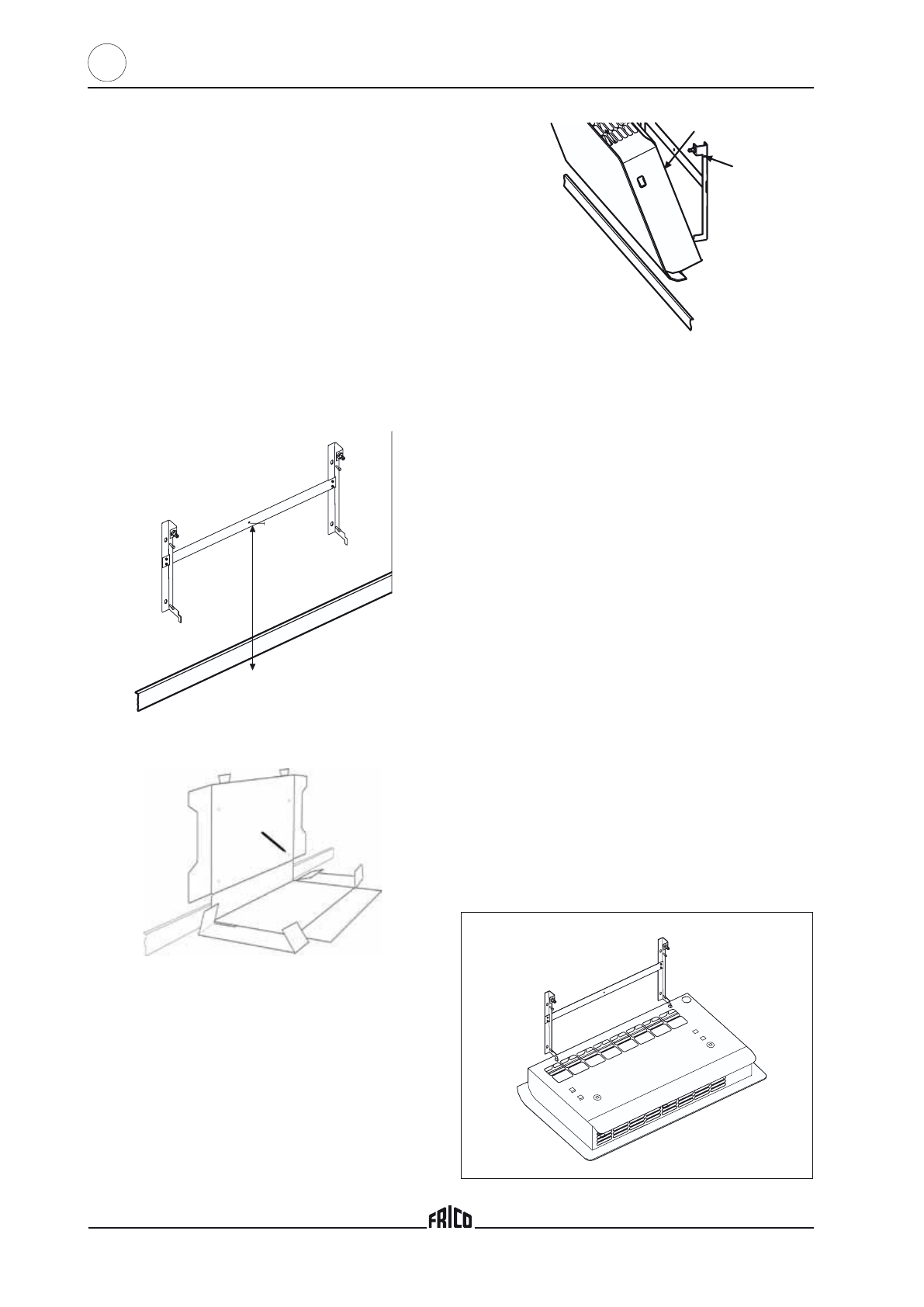

Montage

1. Achtung! Halten Sie die Mindestabstände um den

Radiator ein, siehe S. 2 Mindestabstände.

2. Befestigen Sie die Wandkonsole an der Wand. Achten

Sie auf einen nivellierten Einbau. Die Befestigungs-

löcher an der Wandbefestigung können auf zwei Arten

markiert werden.

• Schlagen Sie einen Nagel durch das mittlere

  Loch an der Wandkonsole und nivellieren

  Sie die Bohrungen mit Hilfe einer Wasserwage.

  ( Abstand zwischen mittlerem Loch und Boden  240

mm ) Siehe Abb. 2.

• Sie können auch die beigefügte Bohrschablone ver-

wenden. Die Schablone muss lach an der Wand an-

liegen! Siehe Abb. 3.

Befestigen Sie die Wandkonsole, indem Sie die Schrau-

ben durch die Langlöcher drehen (4x).

240 mm

Abb.­

2

Wasserwage­zur­Montage­der­Wandbefestigung.

3.  Kippen Sie den Radiator um 90

o

 nach Aussen und

schieben Sie den unteren Teil der Wandkonsole in die

untersten runden Löcher an der Rückseite des Radia-

tors. Heben Sie den Radiator an und befestigen Sie die

Sicherheitsketten. Der obere Teil wird in die Stifte der

Wandkonsole eingeklipst. Der Radiator hängt mit den

Ketten fest an der Wandkosole, auch wenn zur Reini-

gung die Stifte wieder ausgeklipst werden. Siehe Abb. 4.

Abb.­4
Montage­der­Sicherheitsketten.

4.  Schliessen Sie den Radiator an eine geerdete Steck-

dose an. Eine feste Elektroinstallation muss durch einen

ausgebildeten Elektriker in Überein-stimmung mit den

örtlichen Vorschriften erfolgen.

Verwendung als tragbares Gerät

PF kann auch mobil eingesetzt werden. Die Wand-

konsole wird durch die Langlöcher mit selbst-bohrenden

Schrauben am Standsockel befestigt (4x). Standsockel

als Zubehör, Nr 8200.

Probelauf

1.  Ist die Elektroinstallation und Erdung abge-schlos-

sen, schalten Sie den Radiator an und prüfen Sie, ob der

Ventilator läuft.

2.  Drehen Sie am Thermostat bis die rote Diode au-

leuchtet. Nach einigen Min. bläst oben warme Luft aus.

(Grüne Diode = Betrieb ohne Heizung, rote Diode =

Heizbetrieb.)

3.  Thermostateinstellung von 5-35

o

C . Normale Betrieb-

stemperatur 15-25

o

C.

4.  Die Betriebsgeräusche können anfangs etwas laut

erscheinen. Betreiben Sie den Radiator erst ca. 1 Monat,

bevor Geräusche bewertet werden.

Montage­des­Ventilatorkonvektors­PF.

horizontal

Befestigen­

Sie­die­

Kette­hier

Die­Kette­ist­hier­

bereits­befestigt
