Чтобы подключить к компьютеру монитор DVI, выполните указанные ниже действия.

1. Выключите компьютер.

2. Подключите монитор DVI к разъему DVI. Затем подключите монитор к электрической розетке.

3. Включите монитор DVI и затем компьютер.

9

Разъем VGA

: подключение компьютера к совместимому устройству VGA, например VGA-монитору.

10

Аудиоразъем

: подсоединение наушников или гарнитуры с 3,5-миллиметровым 4-контактным

разъемом.

11

Гнездо для защитного замка

: для защиты док-станции от кражи прикрепите ее к столу или

другому предмету. Используйте защитный замок для троса, соответствующий этому гнезду для
защитного замка.

Присоединение док-станции к компьютеру

Внимание:

Если компьютер присоединен к док-станции, не поднимайте всю сборку, держась только

за компьютер. Беритесь сразу за всю конструкцию. В противном случае док-станция может упасть.

Чтобы присоединить док-станцию к компьютеру, выполните указанные ниже действия.

Примечание:

Док-станция ThinkPad Basic Dock не имеет блокировки системы.

1. Отсоедините от компьютера все кабели и устройства. Убедитесь, что ключ блокировки системы

повернут в разблокированное (горизонтальное) положение.

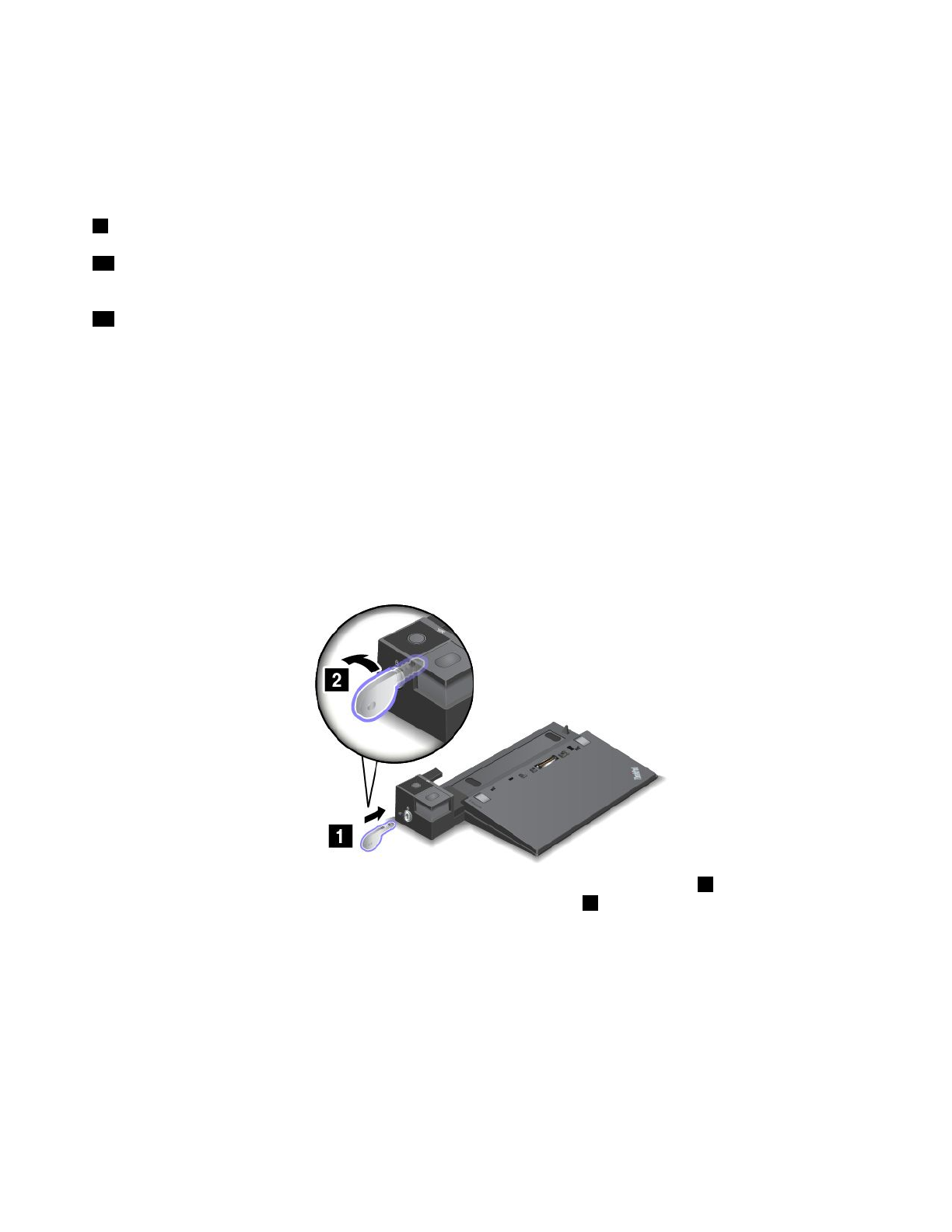

2. Присоедините компьютер к док-станции, как показано на рисунке, до щелчка

1

. Поверните ключ

блокировки системы в положение блокировки (вертикальное)

2

.
