Индикатор состояния док-станции

: этот индикатор загорается при правильном присоединении

компьютера к док-станции.

4

Кнопка извлечения

: служит для извлечения компьютера из док-станции.

5

Регулятор

: используйте регулятор в качестве средства для совмещения компьютера с

док-станцией.

6

Разъем док-станции

: подключение док-станции к компьютеру.

7

Блокиратор системы

: используйте блокиратор системы для блокировки или разблокировки

кнопки извлечения.

• Если блокиратор системы находится в положении блокировки, кнопка извлечения заблокирована

и присоединить или отсоединить компьютер невозможно.

• Если блокиратор системы находится в положении разблокирования, кнопка извлечения

разблокирована и можно присоединить или отсоединить компьютер.

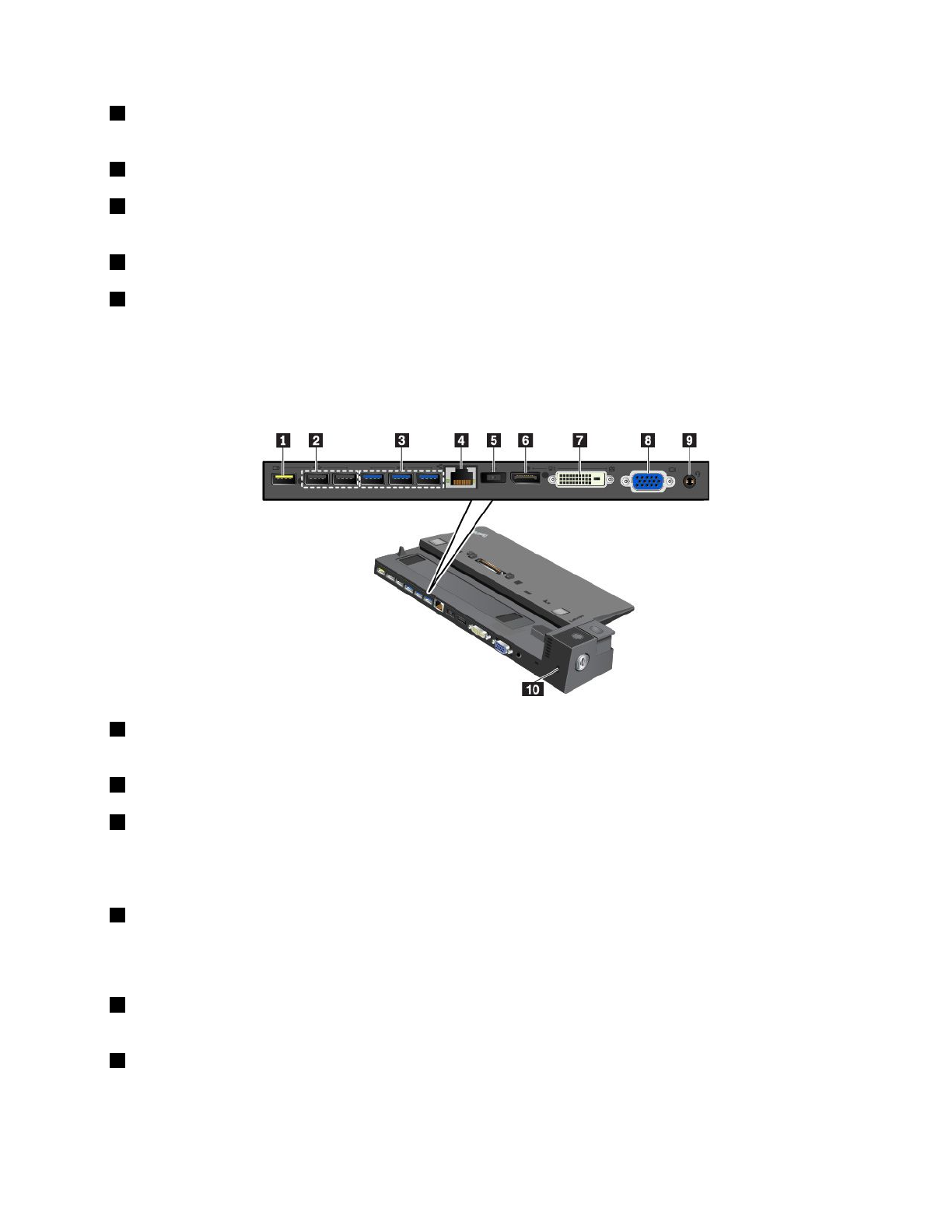

1

Разъем Always On USB 2.0

: подключение USB-совместимых устройств или зарядка некоторых

цифровых мобильных устройств и смартфонов.

2

Разъемы USB 2.0

3

Разъемы USB 3.0

Подключение устройств, поддерживающих интерфейс USB, например USB-клавиатуры, USB-мыши,
USB-накопителя или USB-принтера.

4

Разъем Ethernet

: используется для подключения док-станции к локальной сети Ethernet

Примечание:

Если компьютер подключен к док-станции, обязательно используйте разъем Ethernet

или разъем внешнего монитора на док-станции. Не используйте их на компьютере.

5

Разъем питания от сети переменного тока

: используется для подключения адаптера

электропитания.

6

Разъем DisplayPort

®

: подключение высокопроизводительного монитора, монитора прямого

подключения (direct-drive monitor) или других устройств с разъемом DisplayPort.
