7

Разъем DVI

: подключение монитора, поддерживающего соединение DVI.

Примечание:

Разъем DVI обеспечивает только цифровой интерфейс. Его можно использовать

только с компьютером, поддерживающим DVI-соединение.

Чтобы подключить к компьютеру монитор DVI, выполните указанные ниже действия.

1. Выключите компьютер.

2. Подключите монитор DVI к разъему DVI. Затем подключите монитор к электрической розетке.

3. Включите монитор DVI и затем компьютер.

8

Разъем VGA

: подключение компьютера к совместимому устройству VGA, например VGA-монитору.

9

Аудиоразъем

: используется для подсоединения наушников или гарнитуры с 3,5-миллиметровым

4-контактным разъемом.

10

Гнездо для защитного замка

: для защиты док-станции от кражи прикрепите ее к столу или

другому предмету. Используйте защитный замок для троса, соответствующий этому гнезду для
защитного замка.

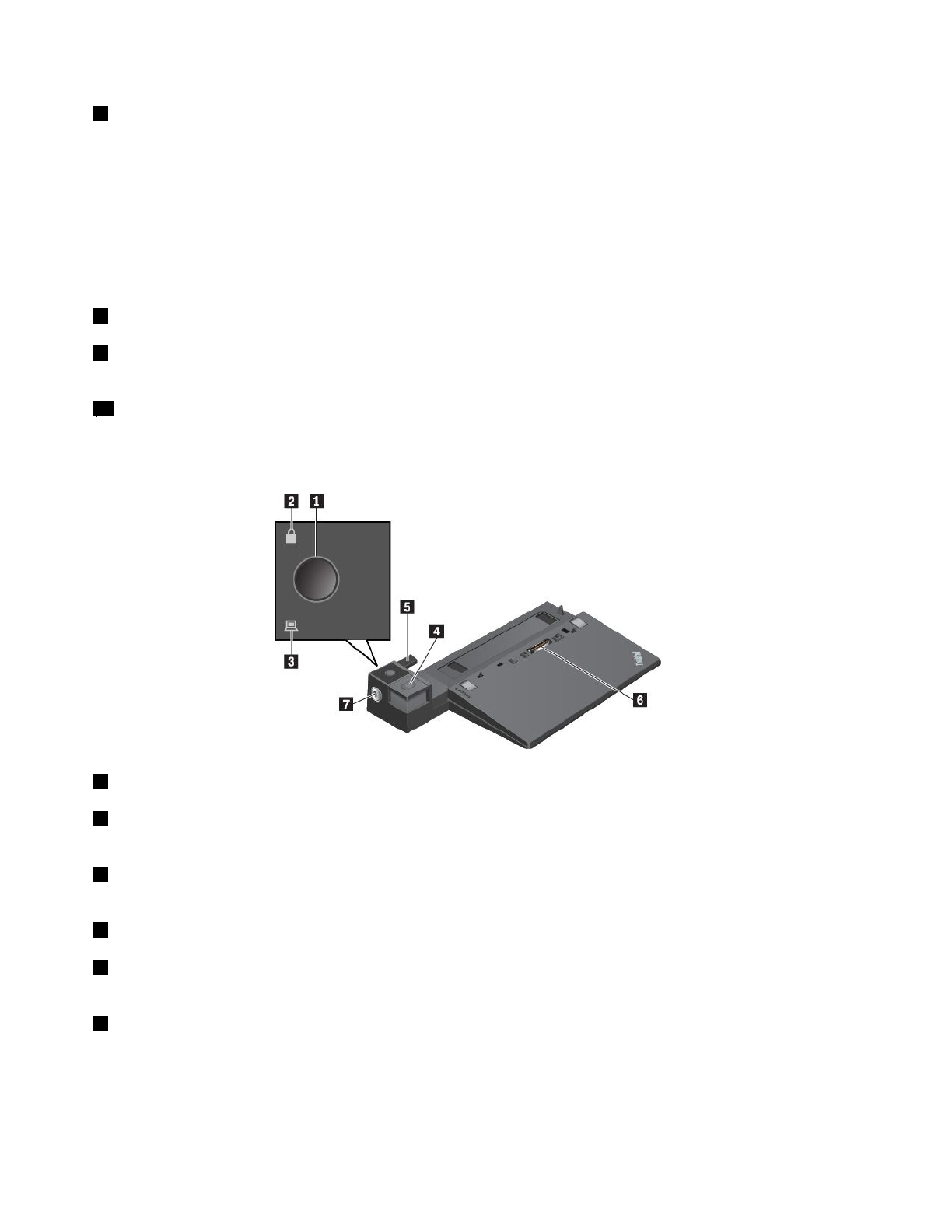

ThinkPad Ultra Dock

1

Кнопка питания

: нажмите кнопку питания, чтобы включить или выключить компьютер.

2

Индикатор ключа блокировки

: этот индикатор загорается, когда ключ блокировки системы

переводится в положение блокировки.

3

Индикатор состояния док-станции

: этот индикатор загорается при правильном присоединении

компьютера к док-станции.

4

Кнопка извлечения

: нажмите кнопку извлечения, чтобы извлечь компьютер из док-станции.

5

Скользящий регулятор

: используйте скользящий регулятор как направляющую для совмещения

разъема док-станции с соответствующим разъемом на компьютере при подсоединении док-станции.

6

Разъем док-станции

: подключение док-станции к компьютеру.
