GPS MAP 495 Руководство пользователя
95
Для настройки азимута новой путевой точки относительно
первоначальной точки выделите поле
Bearing
(азимут) и
нажмите на кнопку
ENTER
. Введите необходимый азимут и
нажмите на кнопку
ENTER
.
8. После ввода всех параметров проекции выделите опцию
Save
(сохранить) и нажмите на кнопку
.
9. Внесите другие изменения в новую путевую точку (напри-
мер, название или символ), выделите поле
ОК
и нажмите
на кнопку
ENTER
.

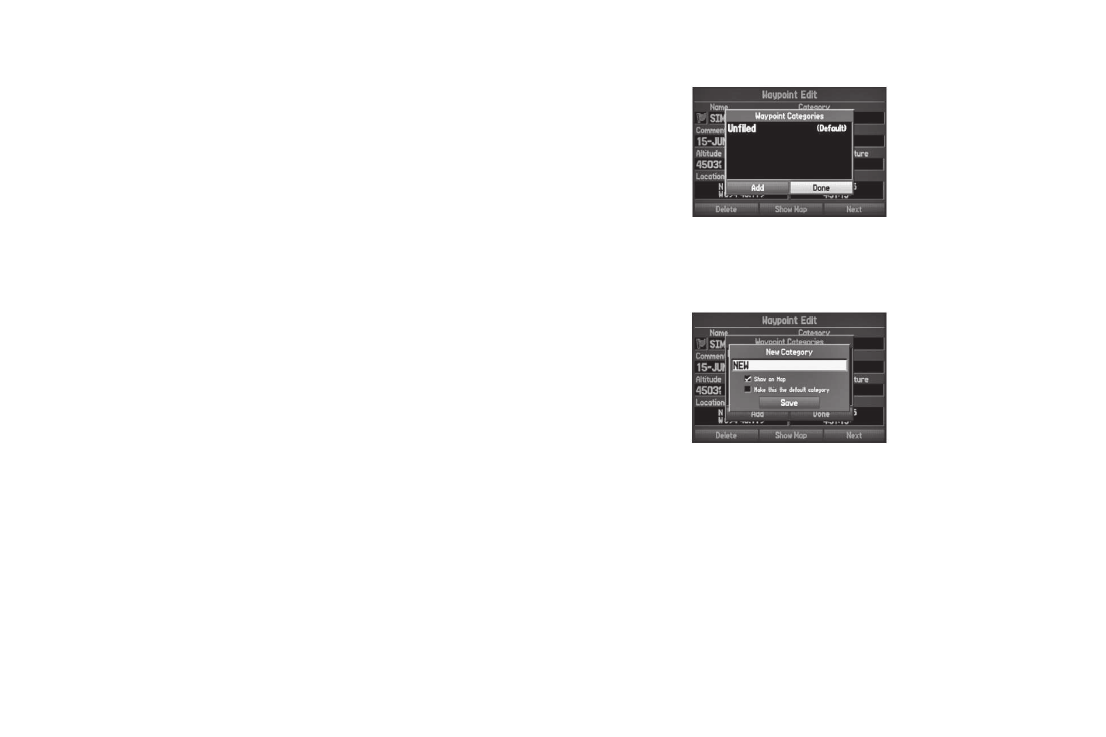

Разбивка путевых точек по категориям
Для удобства работы с путевыми точками Вы можете разбить
их на категории. Например, Вы можете создать категорию
“Vacation” (отпуск) и хранить в ней все путевые точки, которые
Вы будете использовать во время отпуска. После окончания
отпуска Вы сможете удалить все путевые точки из этой кате-
гории. Вы можете создать до 15 категорий.
Для создания категории:
1. Находясь на любой странице путевых точек или на страни-
це “
Points
” (точки), нажмите на кнопку
MENU
для вызова
меню опций.
2. Выберите опцию
Edit Categories
(редактировать катего-
рии) и нажмите на кнопку
ENTER
.
3. С помощью кнопки
ROCKER
выделите опцию
Add
(доба-
вить) и нажмите на кнопку
ENTER
.
4. С помощью кнопки
ROCKER
введите название категории.
5. Выделите опцию
Save
(сохранить) и нажмите на кнопку
ENTER
.
Теперь при создании или изменении путевой точки Вы мо-
жете выбрать категорию из списка “Category” на странице
путевой точки.
