144

GPS MAP 495  Руководство пользователя

когда к прибору подключен модуль эхолота GSD 21/GSD 20
или устройство находится в режиме имитации.

В средней части страницы показана картинка эхолота, дви-
жущаяся справа налево, с подводной областью под Вашим
судном. Объекты показаны на экране во время прохождения
под излучателем. Объекты в правой части экрана находят-
ся ближе к Вам, чем объекты в левой части экрана. Вдоль
правой границы экрана показана настраиваемая шкала глу-
бины. В верхнем левом углу расположены показания глубины,
температуры воды и один настраиваемый параметр.

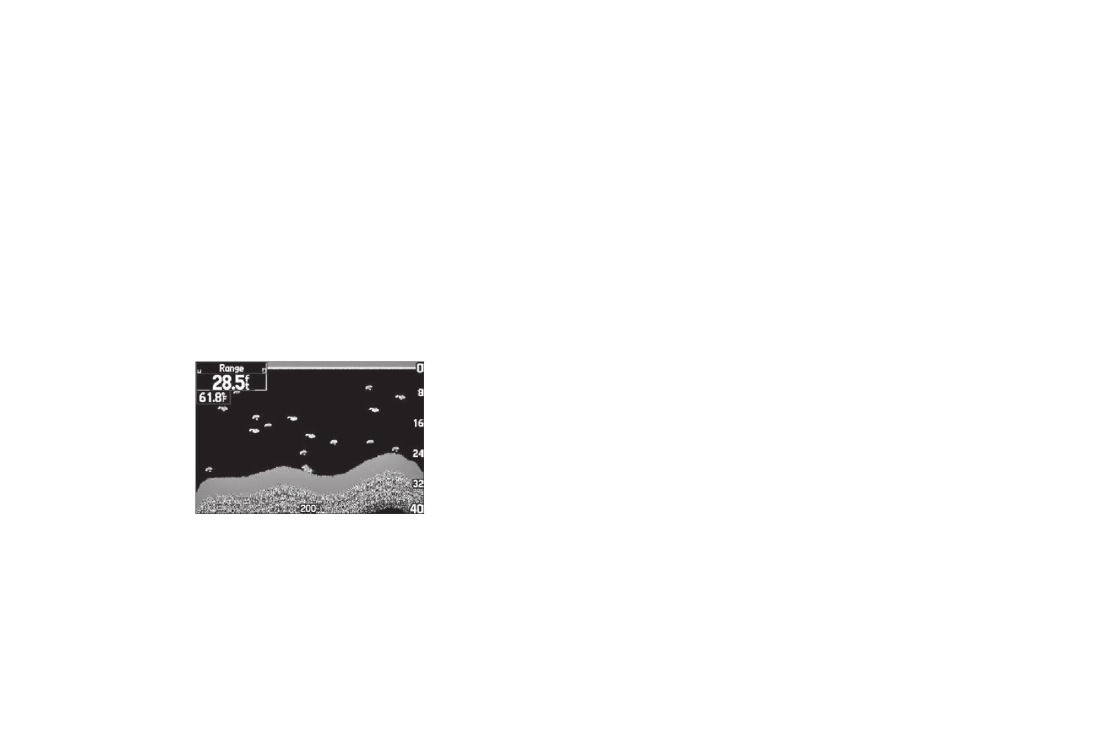

Страница эхолота

Для изображения отраженных сигналов эхолота на экране
используются следующие цвета: красный (самые сильные),
оранжевый (сильные), желтый (средние), зеленый (слабые) и
синий (самые слабые). С помощью опции Fish Symbols (сим-
волы рыбы) Вы можете выбрать индикацию реальных данных
эхолота, символов в форме рыбок или комбинацию обоих
типов информации. Когда в устройстве выбрана настройка
Dual (двухчастотный режим), вид символов в форме рыбок
меняется. Символы из центра луча (200 кГц) показаны за-
крашенными (или в виде узких арок), а символы с краев луча
(50кГц) изображены пустыми (или в виде широких арок).

Вы может выбрать режим разделенного экрана эхолота для
просмотра увеличенного изображения подводной области,
режима “Bottom Lock” (отсчет глубины ведется от дна вверх)
или комбинации этих опций. Например, в одной половине
экрана может быть показано увеличенное в 2 раза изображе-
ние в двухчастотном режиме (Dual 2X), а в другой половине –
изображение в двухчастотном режиме без увеличения (Dual).
Название режима показано в нижней части каждого окна.
