GPS MAP 495 Руководство пользователя

153

Страница эхолота

Таким образом, если между трансдьюсером и дном нахо-
дится только вода, то первый сильный отраженный сигнал
придет от области дна, расположенной прямо под трансдью-
сером. Первый сильный отраженный сигнал задает уровень
дна. Более слабые вторичные отраженные сигналы обе-
спечивают более подробные данные. Сильные отраженные
сигналы будут показаны на экране темным цветом, а самые
сильные – красным.

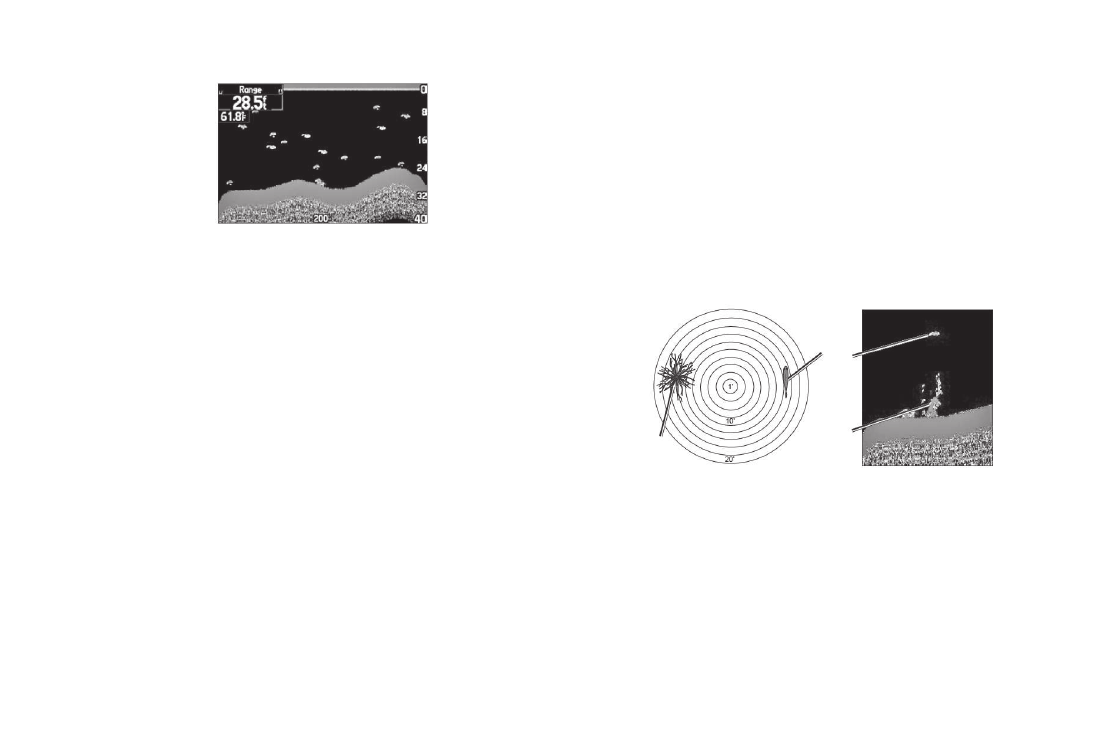

Расшифровка изображения на экране эхолота

Необходимо понять, что излучатель посылает луч вниз по на-
правлению к дну, аналогично лучу фонарика. Этот луч имеет
малый диаметр около судна. По мере приближения к дну диа-
метр луча увеличивается. См. п. «Зона покрытия излучателя».

Картинка, показанная на странице эхолота, не является
3-мерным изображением подводного мира. Это 2-мерное
изображение, подобное фотографии аквариума. На экране
показана только глубина подводных объектов; Вы не можете
определить их горизонтальное местоположение. Давайте
обратимся к рисунку, приведенному ниже. В действитель-
ности рыба не находится прямо над деревом, но на странице
эхолота это выглядит именно так.

Рыба

Дерево

Экран эхолота

Вид воды сверху
