50

GPS MAP 495  Руководство пользователя

Страница рельефа

Информация о рельефе

Области рельефа, залитые красным, будут находиться на
расстоянии менее 100 футов от самолета. Желтые области
рельефа находятся на расстоянии от 100 футов до настраи-
ваемой пользователем высоты ниже самолета. По умолчанию
эта настраиваемая пользователем высота (Caution Elevation)
составляет 1000 футов; таким образом, желтые области на-
ходятся между 1000 и 100 футами ниже самолета. Черные об-
ласти лежат ниже, чем задаваемая пользователем настройка
высоты Caution Elevation. Прогнозируемая точка столкнове-
ния с землей обозначается символом “X”.

Информация о препятствиях

Препятствия показаны на карте рельефа при масштабе ниже
12 морских миль. Кроме того, они показаны на навигацион-
ной карте при масштабе карты 3 морские мили и ниже.

Для обозначения освещенных и неосвещенных препятствий
выше 200 футов над уровнем земли используются стандарт-
ные символы аэронавигационных карт. См. легенду, объяс-
няющую пиктограммы препятствий, ниже.

Пиктограммы препятствий

При выборе препятствия с помощью курсора карты для
каждого препятствия будет показана высота вершины пре-
пятствия относительно среднего уровня моря. Кроме того,
приведена реальная высота препятствия, т.е., высота над
землей.

Цветовой код рельефа и препятствий

Красный – элемент рельефа или препятствие находится в
пределах 100 футов от самолета.

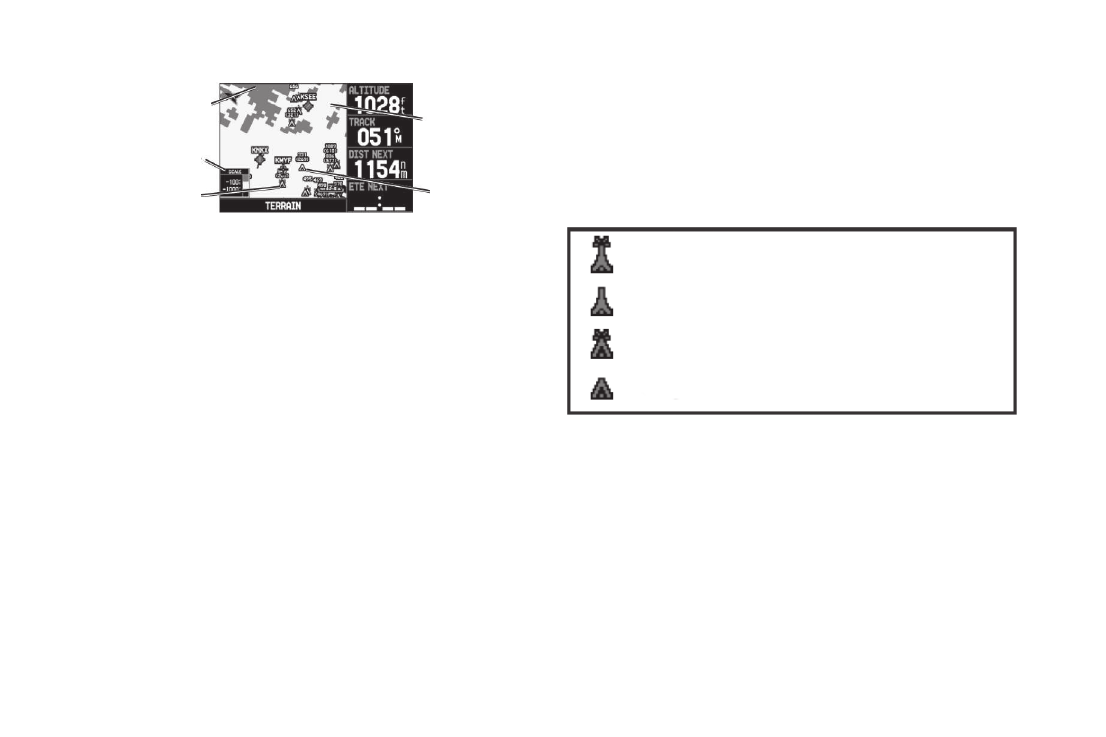

Красная область

рельефа: земля на

расстоянии менее

100 футов от само-

лета.

Шкала высоты

Освещенное

препятствие

Желтая область
рельефа: земля
на расстоянии
100 – 1000
футов от само-
лета

Неосвещен-
ное препят-
ствие

Освещенные препятствия 1000 футов над землей

и выше
Неосвещенные препятствия 1000 футов над

землей и выше
Освещенные препятствия ниже 1000 футов над

землей
Неосвещенные препятствия ниже 1000 футов над

землей
