Источник

постоянного тока

NMEA

Устройство 1

(однопроводные)

NMEA

Устройство 2

(дифференциальные)

RXD+

GND

TXD+

TXD+

TXD-

RXD+

RXD-

GND

(КРАСНЫЙ) +
Питание (10 - 36 Vdc)

(ЧЁРНЫЙ) Земля
(Питание and NMEA 0183)

(ОРАНЖЕВЫЙ) Аксессуар вкл.

(СИНИЙ)
NMEA 0183 Port 1 Tx (Выход)

(КОРИЧНЕВЫЙ)
NMEA 0183 Port 1 Rx (Вход)

(СЕРЫЙ)
NMEA 0183 Port 2 TX+ (Выход+)

(ЗЕЛЁНЫЙ)
NMEA 0183 Port 2 RX- (Вход-)

(БЕЛЫЙ)
NMEA 0183 Port 2 RX+ (Вход+)

(ЖЁЛТЫЙ) Сигнал

(ФИОЛЕТОВЫЙ)
NMEA 0183 Port 2 TX- (Выход-)

Реле

сигнализации

Максимальный

ток катушки - 100ma

К трансдьюсеру

(если это применимо)

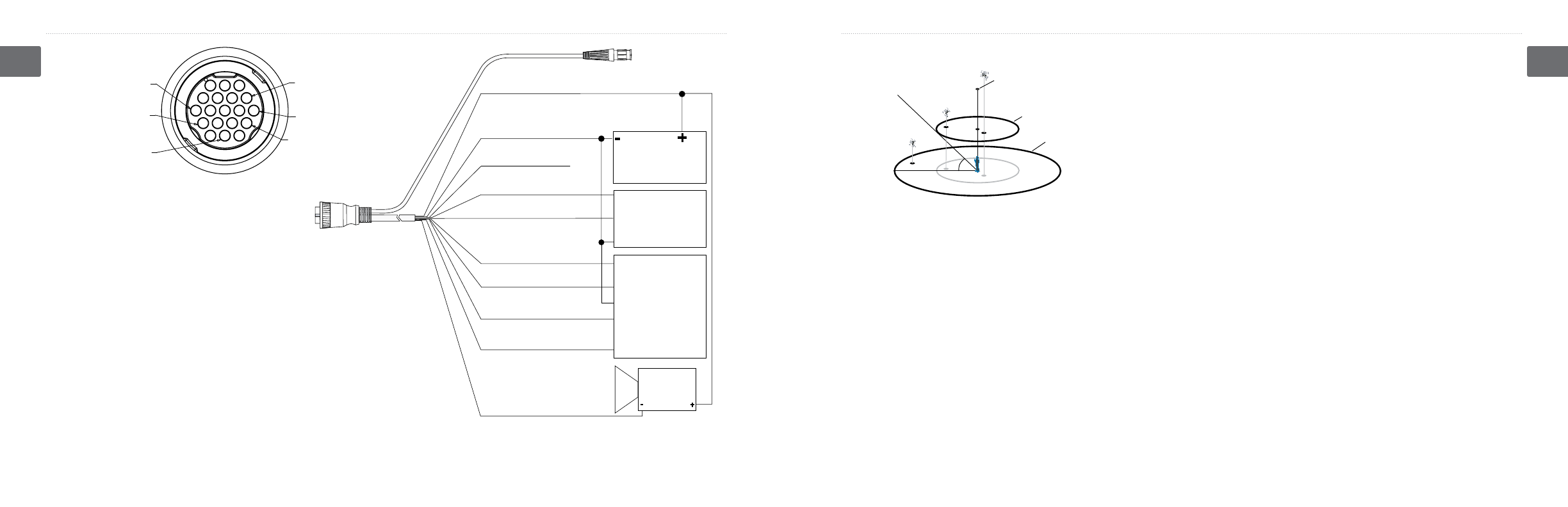

Обозначение контактов прибора серии GPSMAP 580/585

PIN 8 - Чёрный (Земля)

PIN 13 - Красный (+)

PIN 7 - Жёлтый (Сигнал)

PIN 12 - Белый (P2 NEMA Вход+)

PIN 16 - Зелёный (P2 NEMA Выход-)

PIN 18 - Синий (P1 NEMA Выход)

Жгут проводов прибора серии GPSMAP 580/585

Спутниковая информация

Схема расположения спутников в небе

45°

90°

Горизонт

45° над горизонтом

 90° над горизонтом

Расположение спутников

На информационной странице спутников показано положение каждого

спутника. Внешняя окружность представляет собой линию горизонта,

внутренняя окружность обозначает линию, поднятую на 45° над

горизонтом, а центральная точка показывает точку зенита. Если прибор

использует спутник для навигации, то номер этого спутника будет

выделен. Схема неба со спутниками может быть ориентирована по северу

или по направлению движения.

Индикаторы мощности спутниковых сигналов

Индикаторы мощности спутниковых сигналов показывают мощность

принимаемых сигналов и их состояние. Эти полоски могут быть

затенены или заполнены. Пустая серая полоска означает, что устройство

находится в состоянии сохранения орбитальных данных, принятых от

этого спутника. Когда полоска становится зеленой, это означает, что

устройство начало использовать этот спутниковый сигнал для навигации.

Буква «D» внутри полоски или над ней означает, что для данного

спутника применяется дифференциальная корректировка (WAAS).

Поле состояния дифференциального

приемника

Поле состояния дифференциального приемника расположено

в нижнем левом углу страницы GPS. В этом поле может быть

показано одно из следующих состояний:

•

None (нет)

—дополнительный приемник радиомаяка

не подключен или не включен с помощью закладки

«Interface» (интерфейс) главного меню, или функция

WAAS не включена.

•

Searching for WAAS (идет поиск WAAS)

—функция

WAAS включена, и приемник ищет сигнал WAAS.

•

Using WAAS (использование WAAS)

—функция WAAS

включена, и устройство принимает корректировки WAAS.

Что такое WAAS?

WAAS – глобальная система дифференциальных поправок.

Система WAAS (WideAreaAugmentationSystem) служит для

повышении точности позиционирования навигационных GPS-

систем.
