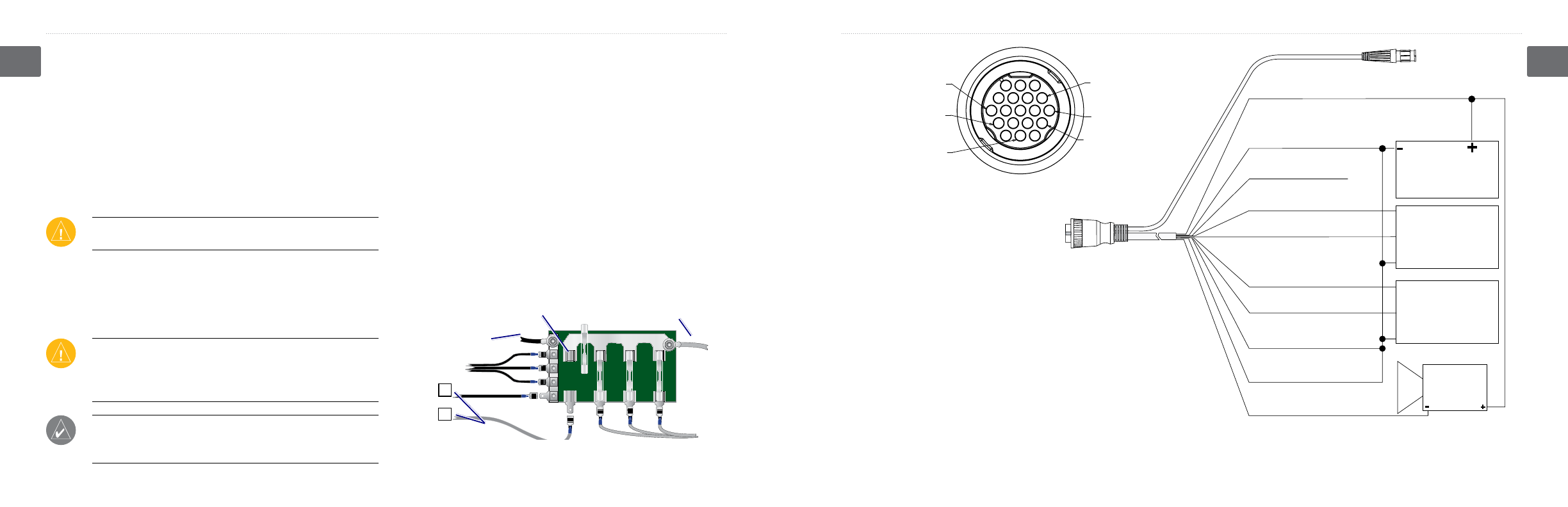

Схема подключения проводов

Устройство поставляется со жгутом проводов, который

служит для удобного подключения прибора к питанию и

к трансдьюсеру, а также обеспечивает возможности для

подключения внешних устройств.
Цветовой код на схеме (стр. 81/82) показывает правильное

подключение жгута проводов. При замене используйте

предохранитель AGC/3AG – 3 А. При необходимости можно

удлинить провода питания, используя кабель 22 AWG.

ВНИМАНИЕ:

Не обрезайте кабель трансдьюсера, это

приведет к аннулированию гарантии.

Подключите прибор непосредственно к свободному

держателю блока предохранителей. Если вы используете блок

предохранителей на судне, снимите линейный предохранитель,

поставляемый вместе с устройством.

ВНИМАНИЕ:

Максимальное входное напряжение

составляет 36 В пост.тока. Не превышайте это напряжение,

поскольку это может привести к повреждению устройства и

аннулированию гарантии.

ПРИМЕЧАНИЕ:

При типовом монтаже используйте только

красный и черный провод. Подключение остальных проводов

для нормальной работы устройства не является обязательным

.

Для подключения жгута проводов:

1.

Используя тестер или вольтметр, определите полярность

источника напряжения.

2.  Подключите красный (+ или положительный) провод

к положительной клемме источника. Если на судне

используется блок предохранителей, проведите

положительную клемму через предохранитель, как показано

на схеме.

3.  Подключите черный (- или земля) провод к отрицательной

клемме источника.

4.  Установите или проверьте предохранитель 3 А (в блок

предохранителей судна или в линейный держатель).

5.  Совместите выемки на вилке кабеля и коннекторе задней

поверхности прибора. Вставьте кабель в коннектор и поверните

блокирующее кольцо против часовой стрелки до упора.

—

+

К бортовому источнику

питания 10 – 36 В

2A

3A

-

+

Бортовое

заземление

Предохранитель 3 А

К прибору

Блок предохранителей

Источник

постоянного тока

NMEA

Устройство 1

(однопроводные)

NMEA

Устройство 2

(однопроводные)

RXD+

GND

TXD+

TXD+

RXD+

GND

(КРАСНЫЙ) +
Питание (10 - 36 Vdc)

(ЧЁРНЫЙ) Земля
(Питание and NMEA 0183)

(ОРАНЖЕВЫЙ) Аксессуар вкл.

(СИНИЙ)
NMEA 0183 Port 1 Tx (Выход)

(КОРИЧНЕВЫЙ)
NMEA 0183 Port 1 Rx (Вход)

(СЕРЫЙ)
NMEA 0183 Port 2 TX+ (Выход+)

(ЗЕЛЁНЫЙ)
NMEA 0183 Port 2 RX- (Вход-)

(БЕЛЫЙ)
NMEA 0183 Port 2 RX+ (Вход+)

(ЖЁЛТЫЙ) Сигнал

(ФИОЛЕТОВЫЙ)
NMEA 0183 Port 2 TX- (Выход-)

Реле

сигнализации

Максимальный

ток катушки - 100ma

К трансдьюсеру

(если это применимо)

Обозначение контактов прибора серии GPSMAP 580/585

PIN 8 - Чёрный (Земля)

PIN 13 - Красный (+)

PIN 7 - Жёлтый (Сигнал)

PIN 12 - Белый (P2 NEMA Вход+)

PIN 16 - Зелёный (P2 NEMA Выход-)

PIN 18 - Синий (P1 NEMA Выход)

Жгут проводов прибора серии GPSMAP 580/585

82

GPSMAP 580/585 Руководство пользователя
