Скважинные насосы SQ, SQE

SQ, SQE, SPO, UPA, MQ, JP, JP Booster, GP

Насос SQ с PM 1 или PM 2

Назначение

Регуляторы  давления  Grundfos  PM  1  и  РМ  2  предназначены
для  автоматического  управления  насосами  посредством  пу-
ска  и  останова.  Данное  оборудование  с  защитой  от  "сухого
хода" используется в системах водоснабжения и установках
для сбора и утилизации дождевой воды в

•

частных домах;

•

летних домах и дачах;

•

в садоводстве;

•

в сельском хозяйстве.

Рабочие жидкости

Чистые, невязкие, неагрессивные и взрывобезопасные жид-
кости, не содержащие абразивных частиц или волокон, кото-
рые могут оказывать механическое или химическое воздей-
ствие на модуль.

Примеры:

•

вода для коммунальных нужд;

•

дождевая вода.

Модули PM 1/ PM 2 могут работать как самостоятельно, так и
в паре с внешним гидробаком.
Внешний  гидробак  необходим  в  случае  незначительных  уте-
чек  из  системы,  для  сокращения  количества  пусков-остано-
вов насоса.
PM  2  оснащён  внутренним  маленьким  гидробаком  объемом
0,1  литра,  который  уменьшает  количество  пусков  и  остано-
вов насоса, когда в системе очень низкий расход. Чтобы до-
полнительно сократить число пусков-остановов насоса, мож-
но установить внешний гидробак.
Если модуль PM1/PM2 установлен ниже гидробака, насос SQ
запускается сразу же после открытия крана. Это значит, что
насос запускается, когда есть подача. Таким образом, гидро-
бак компенсирует падение давления, которое обычно проис-
ходит при запуске насоса. Необходимо несколько секунд для
достижения необходимого давления.
Правильно  определить  размер  мембранного  напорного  ги-
дробака, можно по кривым подбора (стр. 31).

TM01 2987 2898

1

Насос, SQ

2

Кабель

3

Хомут крепления кабеля

4

Мембранный напорный гидробак

14  Манометр
17  Запорный кран
18  Водопроводный кран
22  Водоподъемная труба
23  PM1/PM2
24  Муфта
25  Штекер
26    Сетевое электропитание,

1 х 200-240 В, 50/60 Гц для PM1/PM2

30  Трос из нержавеющей стали
31   Зажимы троса из нержавеющей стали,

2 шт. в одну проушину

Примечание:

 Расстояние по высоте (H) между PM1/

PM2 и наивысшей точкой водоразбора не должно пре-
вышать значений, указанных в следующей таблице.

Тип и исполнение PM

PM 1

PM 2

1,5 бар

2,2 бар

1,5-5 бар

Макс. высота (Н) между
РМ и наивысшей точкой
водоразбора

10 м

17 м

45 м

Гидросистема должна проектироваться в расчете на
максимальное давление, создаваемое насосом.

Между насосом и регулятором давления PM1/PM2 не
допускается подключе ние других потребителей.

Для регулятора давление макс. допустимый предохра-
нитель в 10 А. Макс. давление в системе 10 бар.

Насос SQ с PM 1 или PM 2

Поз.

Наименование

Тип

К-во, штук

Номер продукта

Цена за 1 шт.

Общая стоимость

1

Насос, SQ

2

Кабель

3

Хомут крепления кабеля

4

Мембранный напорный гидробак

14

Манометр

23

PM1 / PM2

30

Трос из нержавеющей стали

31

Зажимы троса из нержавеющей
стали

2 шт. в одну

проушину

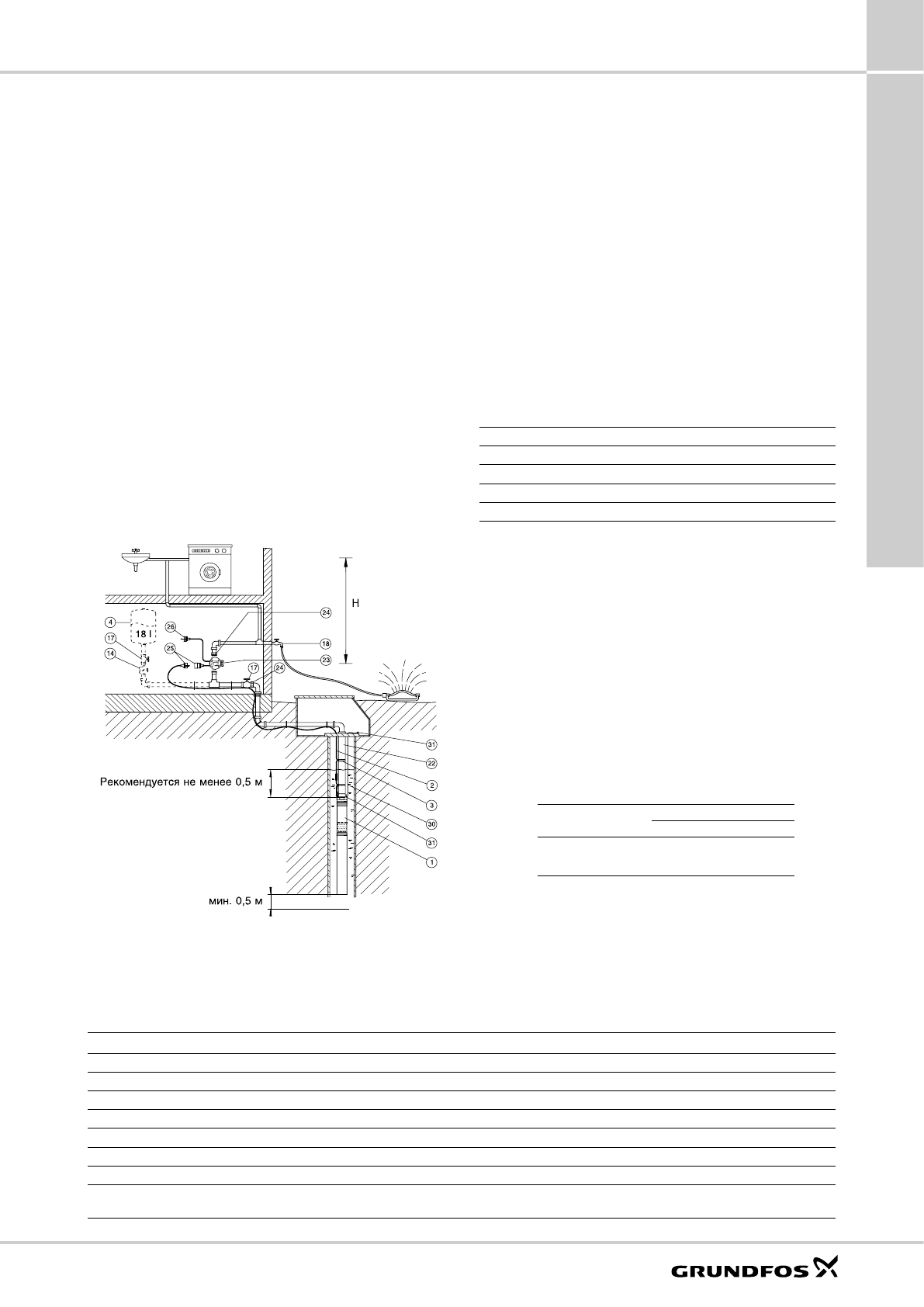

Рис 10.

 Насос типа SQ в системе с регулятором давления.

Перепад высот [м]

Давление нагнетания в гидробаке [бар]

0

1.22

10

1.0

20

0.77

30

0.56
