Установки повышения давления JP Booster
SQ, SQE, SPO, UPA, MQ, JP, JP Booster, GP
Общие сведения
Технические данные
Типовой ряд
JPB 5
JPB 6
Макс. подача
3,5 м
3
/ч
4,5 м
3
/ч
Макс. напор
40 м
48 м
Высота всасывания:
макс. 8 м
макс. 8 м
Температура
перекачиваемой жидкости:
0°С – 40°С
0°С – 40°С
Макс. температура
окружающей среды:
40°С
40°С
Макс. рабочее давление:
6 бар
6 бар
Привод: электродвигатель
переменного тока
230 В/50 Гц
230 В/50 Гц
Номинальная мощность:
775 Вт
1400 Вт
Номинальный ток:
3,6 А
6,0 А

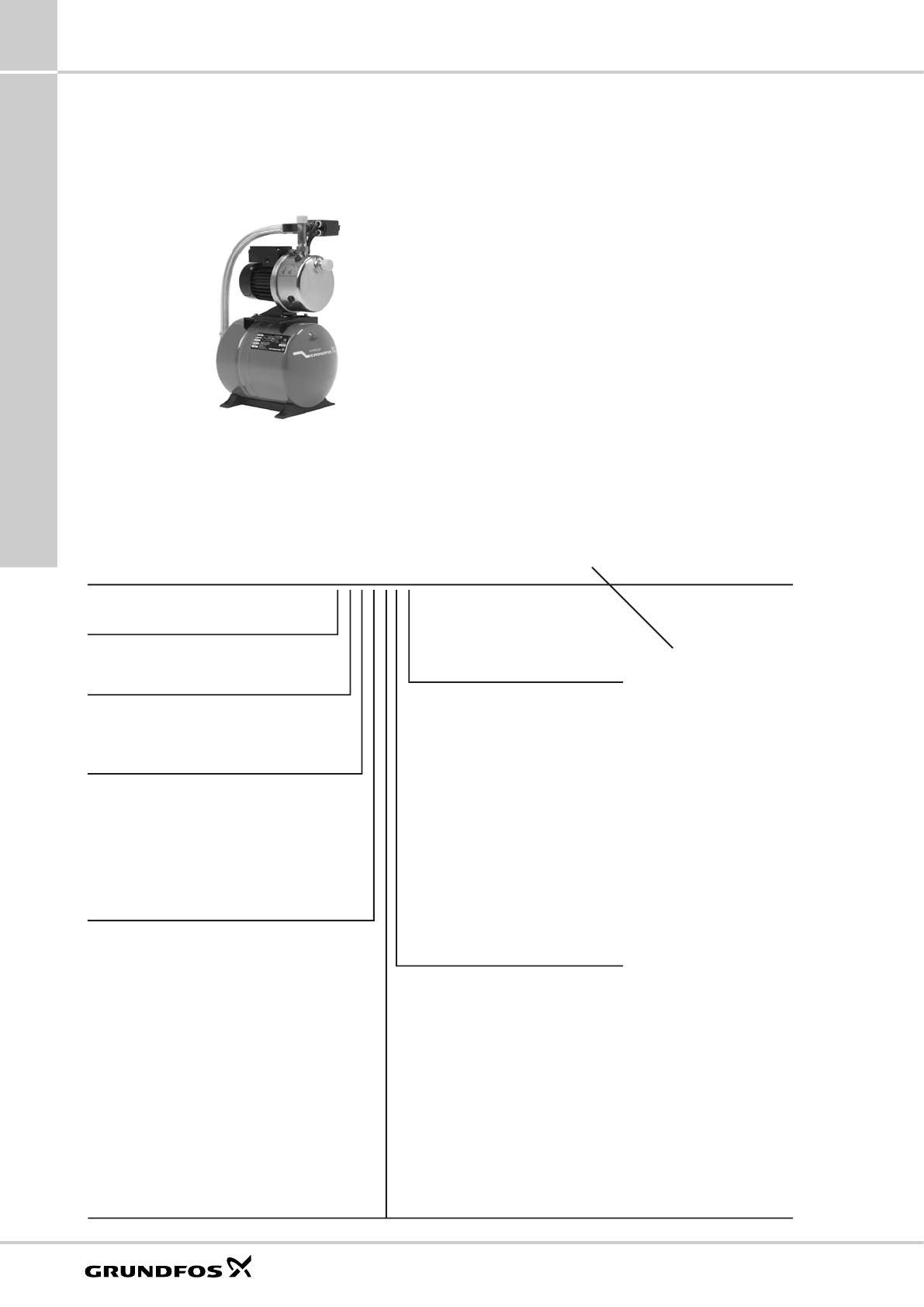

Рис. 45.
Внешний вид установки повышения давления на базе
центробежных насосов серии JP (JP Booster).
5. Установки повышения давления на базе центробежных насосов
серии JP (JP Booster)
JPB
Материалы, контактирующие с перекачиваемой
средой
A:
Муфта
Нержавеющая
сталь 1.4301
Фонарь
Композит
Гидравлические части Композит
Регулятор давления
PP30GF+Бутил
Бак GT-H
Бутил+Полипропилен
B:
Муфта
Нержавеющая
сталь 1.4301
Вал
Нержавеющая
сталь 1.4301
Гидравлические части Нержавеющая
сталь 1.4301/Композит
Регулятор давления
PP30GF+Бутил
Бак GT-H
Бутил+Полипропилен
5:
JP5
6:
JP6
А:
Стандартный
Кабель и штекер
С
Кабель 1,5 м со штекером
D
Кабель 1,5 м без штекера
E
Без кабеля
Напряжение питания
С:
1х220-240 В, 50 Гц
F:
3х220-240/380-415 В, 50 Гц
X:
Специальный
Версия насоса
Трубное подсоединение
A
Входной патрубок
JP Внеш. резьба G 1"
Выходной патрубок
5-ходовой клапан
Внеш. резьба R 1"
B
Входной патрубок
JP Внеш. резьба G 1"
Выходной патрубок
PM Внеш. резьба G 1"
X
Другая конфигурация
JPB 5 A-A-A-C-C-P
1x220-240 V
50 Hz
50 Hz
24 l
JPB 6 A-B-A-C-A-C
1x220-240 V
Пульт управления
A: PM 1 - 1,5
бар
B: PM 1 - 2,2
бар
C
: PM 2
P: Реле давления
Объем бака
(при наличии)
Пример
Типовой ряд
Насос
Расшифровка типового обозначения
