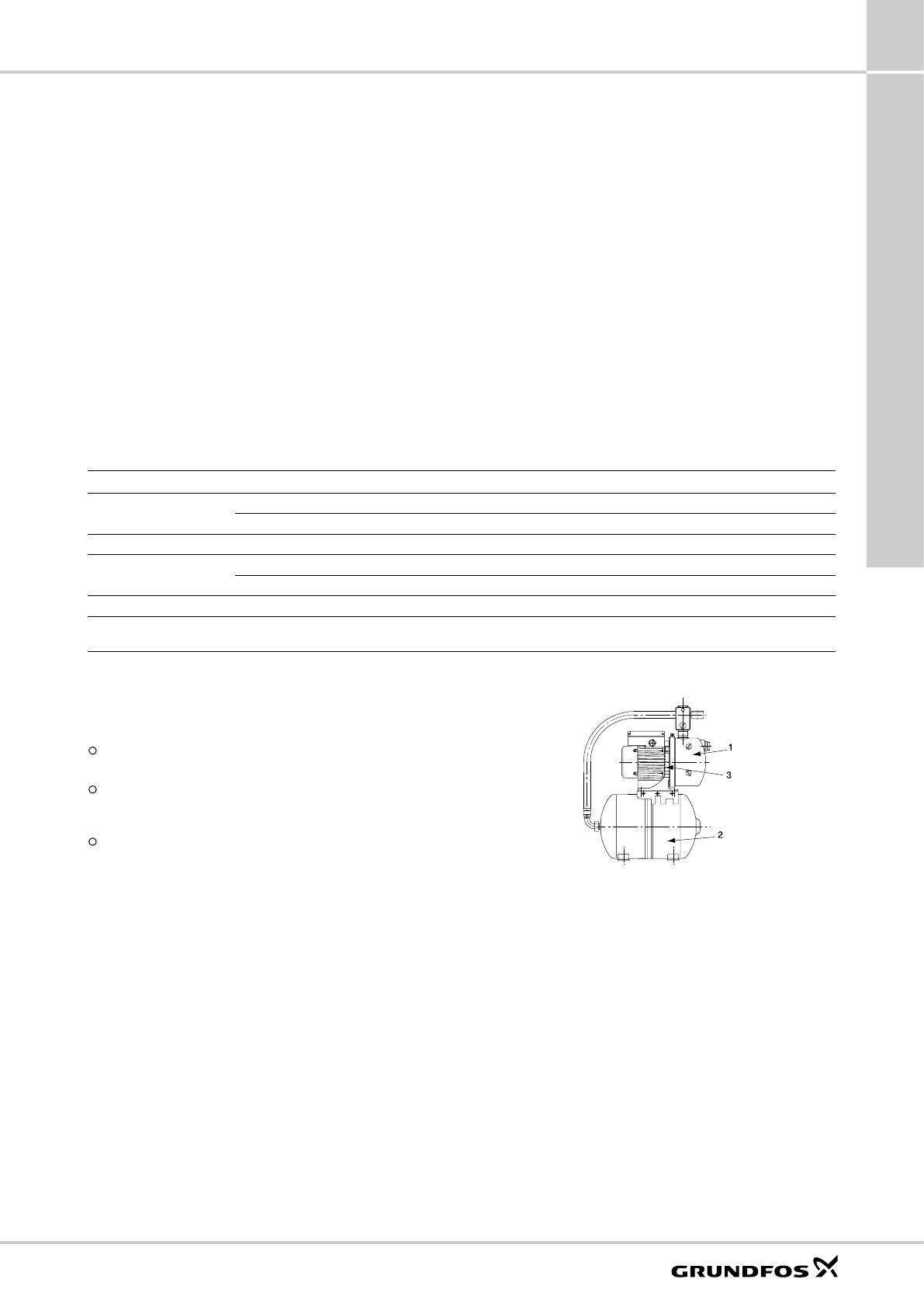

Установки повышения давления JP Booster
SQ, SQE, SPO, UPA, MQ, JP, JP Booster, GP
Тип продукта
Исполнение
N№ продукта
Спиральный
всасывающий шланг
1", длиной 4 м с приемным клапаном
00 31 53 96
1", длиной 8 м с приемным клапаном
00 31 53 97
Приемный клапан
Фильтр диаметром 1" с обратным клапаном
00 ID 15 63
Шланговое резьбовое
соединение
Уголок для шланга 3/4"
00 31 53 73
Прямое, для шланга 1"
00 31 53 95
Промежуточный клапан
1", латунь
00 ID 91 27
Поплавковый включатель
Для защиты работы «всухую» с 5-метровым кабелем, штепсельной вилкой. Коммутационная
мощность макс. 250 В, 8 А
00 ID 78 06
Длительный срок службы
– благодаря применению хромоникелевой стали для
всех высоконагруженных узлов и деталей, таких, как корпус и присоединительные
патрубки.
Мембранный напорный бак самого высокого качества.
Отсутствие проблем
связанных с коррозией, т.к. присоединение бака выполнено из нержавеющей ста-
ли, а сталь внутри бака защищена от воды специальной полипропиленовой оболоч-
кой и вода не контактирует с металлом.
Длительный срок службы
– благодаря применению жесткого промежуточного
корпуса из алюминиевого литья.
1
2
3
Назначение
Установки повышения давления на базе центробежных насо-
сов серии JP представляет собой автоматическую насосную
установку, которая включается и отключается в зависимо-
сти от давления жидкости при переменном водопотреблении.
После первоначальной заливки насоса водой он работает в
режиме самовсасывания.
Основные области применения
•
Для полива сада
•
Для заполнения и опорожнения баков и резервуаров
•
Для водоснабжения частных домов и т.п.
Материалы
Насос изготовлен из хромоникелевой стали, эжектор/рабо-
чее колесо – из пластмассы (композитного материала), ди-
афрагма напорного гидробака – из пищевой резины.
Принадлежности
Преимущества установок повышения давления
на базе центробежных насосов серии JP
Конструкция
Установки повышения давления на базе центробежных насо-
сов серии JP представляет собой полностью укомплектован-
ный, готовый к подключению и эксплуатации насосный агре-
гат, в комплект которого входят:
•
самовсасывающий насос JP фирмы GRUNDFOS, не требую-
щий техобслуживания благодаря торцовому уплотнению вала
и электродвигателю привода с короткозамкнутым ротором;
•
мембранный напорный бак для ограничения циклов по-
вторно-кратковременного включения насоса при незначи-
тельном водоразаборе или утечках в системе;
•
реле давления, манометр, а также кабель и штекер с за-
земляющим контактом.
