11
1
Скважинные насосы SQ, SQE
SQ, SQE, SPO, UPA, MQ, JP, JP Booster, GP
Принцип действия и преимущества
Объемная подача насоса может регулироваться путем ав-
томатического изменения частоты вращения таким обра зом,
что уровень воды будет постоянно поддерживаться неизмен-
ным. Это важно в тех случаях, когда недопустимо колебание
уровня грунтовых вод или нужно исключить попадание соле-
ной воды в колодцы с питьевой водой.
Приводимый здесь пример демонстрирует, как путем регу-
лирования объемной подачи можно добиться постоянного
уровня воды. Если объем поступающей в скважину/коло дец
воды очень мал или отсутствует, что приводит к резко му сни-
жению объемной подачи, расходомер выключает насос, что-
бы предотвратить перегрев электродвигателя.
TM01 2459 4801
1
Насос, SQE
2
Кабель
3
Хомут крепления кабеля
5
Блок управления, CU 300
9
Расходомер
11 Датчик уровня
21 Сеть электропитания, 1 х 200-240 В, 50/60 Гц
22 Водоподъемная труба
29 Пульт дистанционного управления, R100
30 Трос из нержавеющей стали
31 Зажимы троса из нержавеющей стали,
2 шт. в одну проушину
Поддержание постоянного уровня подземных вод
Поз.
Наименование
Тип
К-во, штук
Номер продукта
Цена за 1 шт.
Общая стоимость
1
Насос, SQE
2
Кабель
3
Хомут крепления кабеля
5
Блок управления
CU 300
9
Расходомер
11
Датчик уровня
29
Пульт дистанционного управления
R100
30
Трос из нержавеющей стали
31
Зажимы троса из нержавеющей стали
2 шт. в одну
проушину
Уровень
Описание
Индикация
Датчик уровня (поз. 11)
Предупре-
дительная
сигнализация
[по макс.
значению]
Слишком высокий уровень
воды. Возможная причина:
недостаточная производи-
тельность насоса
Срабатывает
реле аварийной
сигнализации.
Требуемый
уровень
Уровень воды, который необ-
ходимо поддерживать
Предупре-
дительная
сигнализация
[по мин.
значению]
Слишком низкий уровень
воды. Возможная причина:
слишком большая производи-
тельность насоса.
Срабатывает
реле аварийной
сигнализации.
Расходомер (поз. 9)
Аварийный
сигнал
Препятствует эксплуатации
насоса при слишком низкой
частоте вращения, при
отсутствии подачи воды. В
случае низкой или полностью
отсутствующей объемной
подачи насос отключается.
Срабатывает
реле аварийной
сигнали зации.
Загорается
индикаторная
лампочка
«аварийный
сигнал».
СU 300 для поддержания постоянного уровня подземных вод

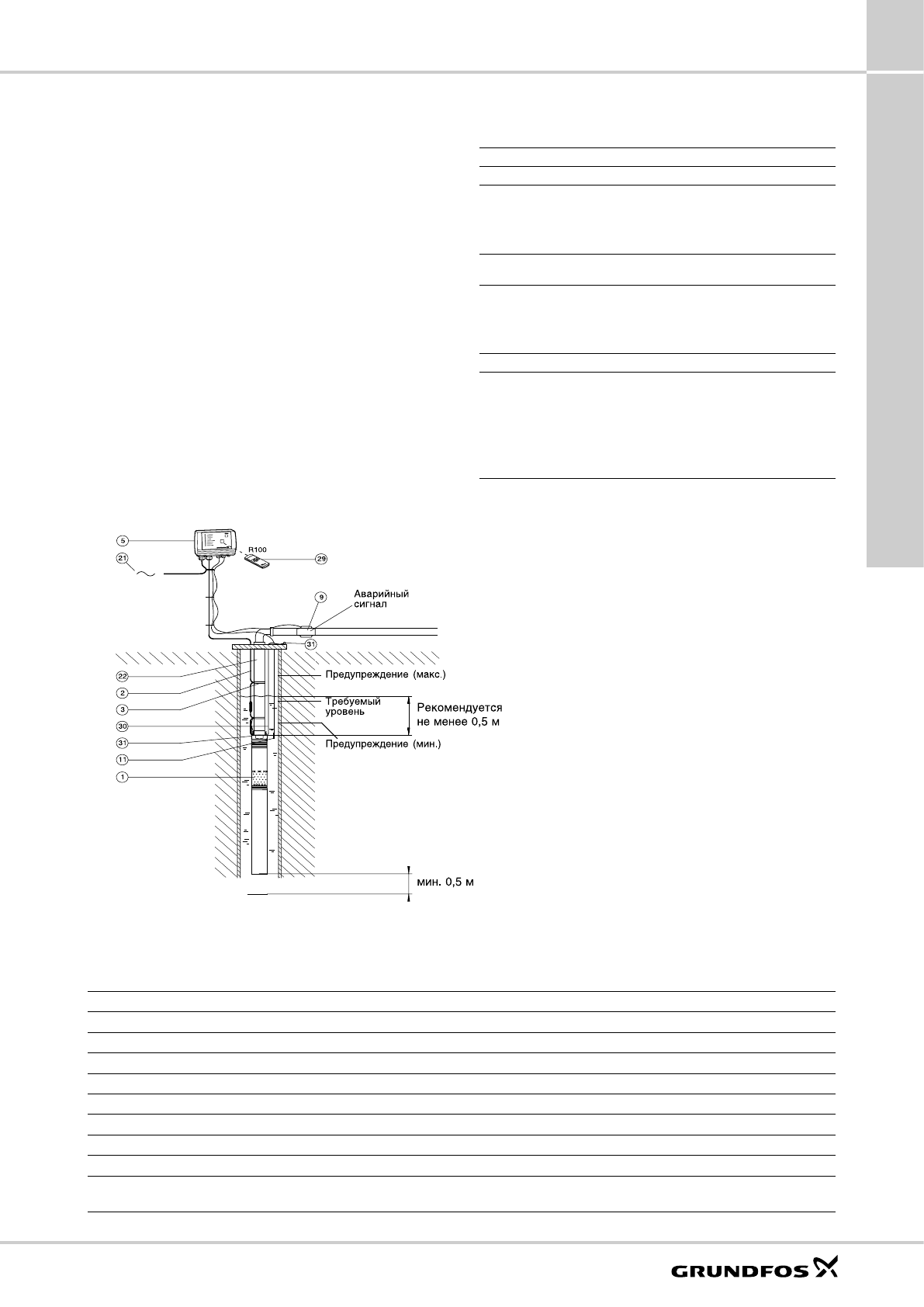

Рис 14.
Насос типа SQE и CU 301 в системе поддержание постоянного уровня подземных вод.
