Скважинные насосы SQ, SQE
SQ, SQE, SPO, UPA, MQ, JP, JP Booster, GP

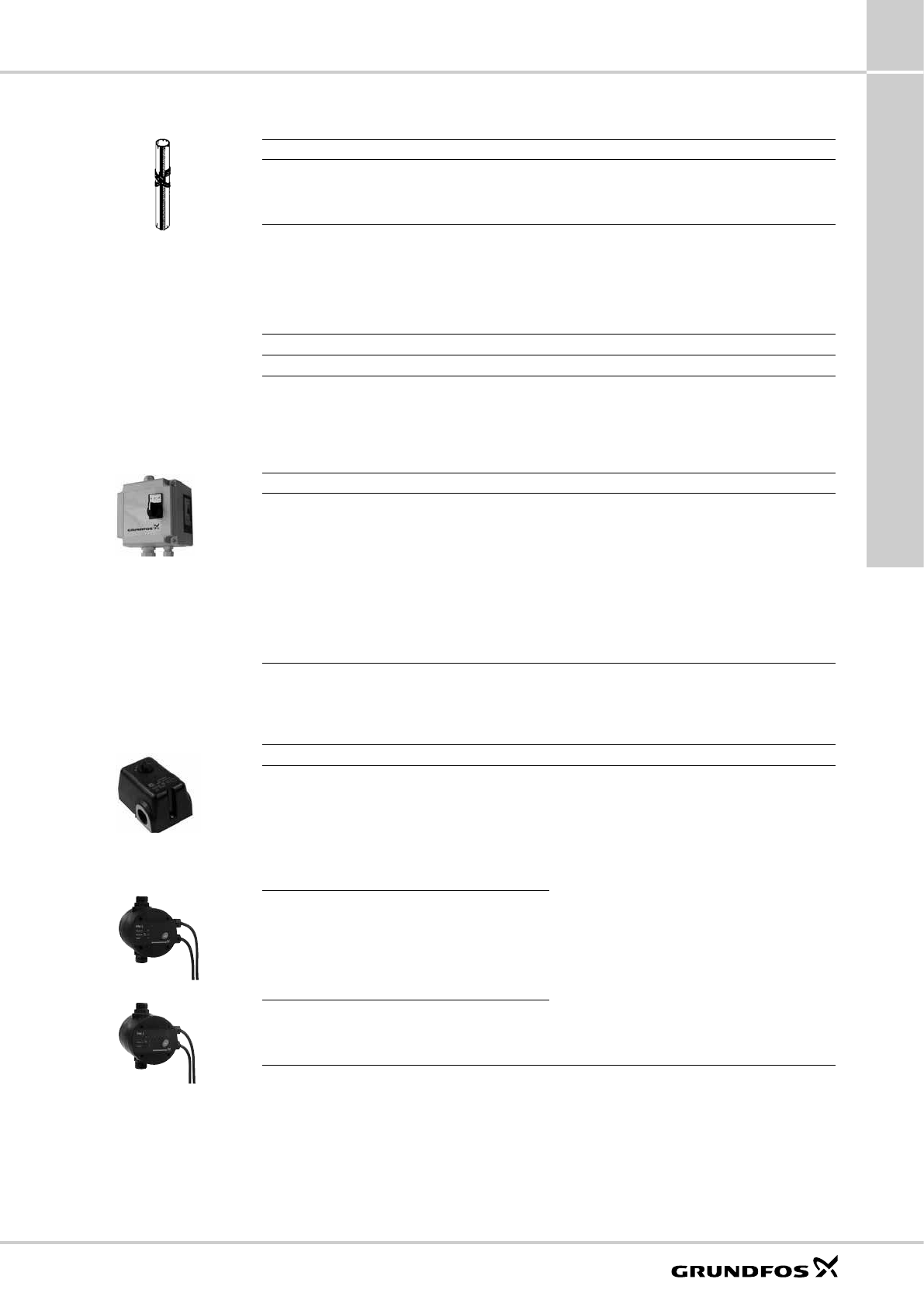

Хомуты с кнопками
Распределительный электрошкаф SQSK
Реле давления
Крепеж для кабеля
Описание
Вариант
N№ продукта
1 комплект (20 шт.) – на 40 м стояка
300 мм в длину х 3,6 мм
96 42 81 77
Описание
Вариант
N№ продукта
Служат для крепления водонепроницаемого кабеля к
стояку. Кнопки следует устанавливать через каждые
3 метра. Один комплект предназначается для стояка
длиной 45 м.
длина = 7,5 м 16 кнопок
00 11 50 16
Описание
Вариант
N№ продукта
Распределительный шкаф для автоматического
включения и отключения насосов SQ в функции
управления по давлению, уровню.
Номинальный ток насоса не более 11,5А
Габариты: 125х125х100, класс защиты IP65
Оснащен:
•
многопозиционным переключателем (O-A-St)
•
сетевым контактором
•
предохранителем
•
беспотенциальным контактом для подключения
управляющего 1-полюсного реле для вкл/выкл насоса
1 х 220-240 B
макс. 11,5 А
Температура: 0-40°С
91 07 19 32
Описание
Вариант
N№ продукта
Тип MDR с вращающимся ручным переключате-
лем для включения/ выключения вручную и двумя
кабельными резьбовыми муфтами PG 13,5. Макс.
допустимая мощность электродвигателя: 2,2 кВт при
напряжении 230-240 В переменного тока. Давление
включения: 0,5-4,5 бар. Давление выключения:
1,5-7,0 бар. Температура среды: макс. 400 С. Класс
защиты IP 44.
1 х 230 B
00 ID 64 62
PM 1
Реле давления с защитой от "сухого хода",
2-х полюсное, давление включения 1,5 бар, макси-
мальная нагрузка 6А
96 84 86 93
PM 2
Реле давления с защитой от "сухого хода" и
индикацией текущего давления, 2-х полюсное, дав-
ление включения 1,5-5 бар, максимальная нагрузка
10А
96 84 87 40
TM00 4179 1994
