77
8
Техническая документация
SQ, SQE, SPO, UPA, MQ, JP, JP Booster, GP
8. Техническая документация

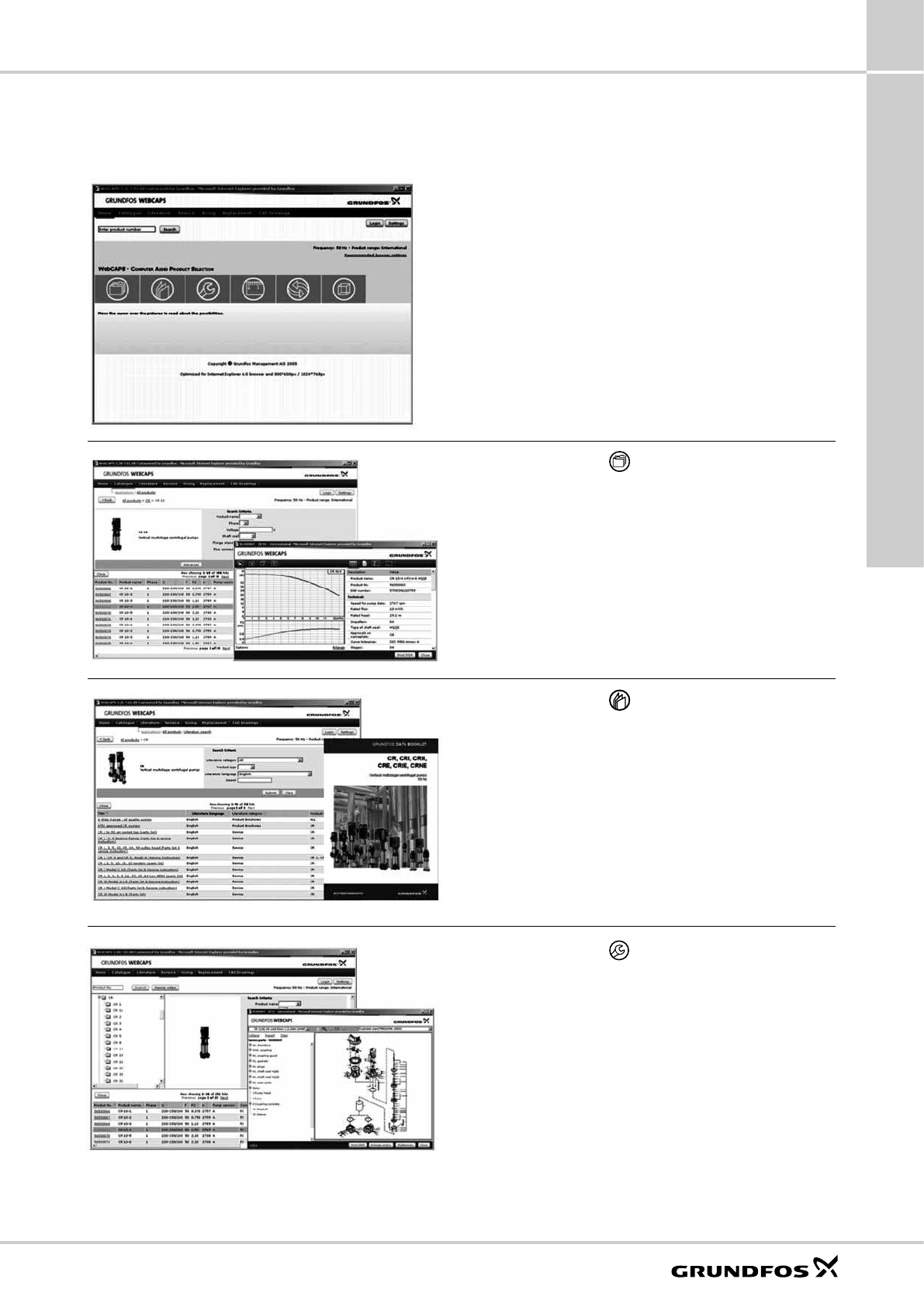

WebCAPS
WebCAPS – это программа
Web
-based
C
omputer
A
ided
P
roduct
S
election (интернет версия автоматизированного
подбора оборудования), доступ в программу предостав ляет-
ся на www.grundfos.ru
В WebCAPS представлена подробная информация о более
чем 220 000 изделиях Grundfos на более чем 30 языках.
В WebCAPS вся информация приводится в 6 разделах:
•
Каталоги
•
Литература
•
Сервис
•
Подбор
•
Замена
•
Чертежи CAD.
Каталоги
Начиная с областей применения и моделей насосов, данный
раздел включает в себя:
•
технические данные;
•
характеристики (QH, Eta, P1, P2 и др.) для определенной
плотности и вязкости перекачиваемой жидкости, показы-
вается количество работающих насосов;
•
фотографии изделий;
•
габаритные чертежи;
•
схемы электрических соединений;
•
ссылки и др.
Литература
В данном разделе можно получить доступ ко всем последним
документам по интересующему вас насосу, например,
•
проспектам;
•
руководствам по монтажу и эксплуатации;
•
сервисной документации, такой как Service kit catalogue и
Инструкции к сервисному комплекту;
•
кратким руководствам;
•
буклетам по продукции и т.д.
Сервис
В данном разделе представлен удобный для использования
интерактивный сервисный каталог. Здесь вы можете найти
запасные части и их идентификационные номера для насо-
сов Grundfos, поставляемых или уже снятых с производства.
Кроме того, в данный раздел включены видеоролики, демон-
стрирующие процедуру замены деталей.
