Скважинные насосы SQ, SQE

SQ, SQE, SPO, UPA, MQ, JP, JP Booster, GP

Принцип действия и преимущества

Насосы типа SQE с кожухом охлаждения, поплавко вым при-
емным  фильтром  тонкой  очистки  и  крепежными  хомутами
устанавливаются  горизонтально  в  резервуар.  Управление
и  контроль  осуществляются  с  помощью  блока  управления
CU  301,  работающего  в  режиме  поддержания  постоянного
давления, датчика давления на 0-6 бар, мембранного напор-
ного  бака  емкостью  8  л  и  ком п лекта  автоматического  пере-
ключения с соленоидным вентилем.

Поплавковый  приемный  фильтр  тонкой  очистки  гарантирует
подачу  воды,  очищенной  от  выпадающих  в  осадок  включе-
ний,  на  глубине  примерно  до  20  см  относительно  поверхно-
сти воды.

Давление  в  гидросистеме  непрерывно  контролируется  с  по-
мощью датчика давления в диапазоне от 0 до 6 бар, а с помо-
щью  системы  управления  CU  301  давление  поддер живается
постоянным,  согласно  заводской  установке  (диапазон  уста-
новочных значений 2-5 бар). При потреблении ниже 0,18 м

3

/ч

блок  CU  301  включает  насос  SQE,  когда  давление  упадет
ниже  предварительно  уста новленного  на  0,5  бар.  Если  дав-
ление  превысит  предва рительно  установленное  значение,

насос отключится. Когда расход увеличивается и становится
больше  0,18  м

3

/ч,  регулирование  производительности  насо-

са  осуществляется  системой  управления  CU  301  таким  об-
разом,  что  эффективное  значение  давления  в  диапа зоне
измерения  датчика  давления  сохраняется  равным  установ-
ленному значению плюс/минус 0,2 бара.

В  зависимости  от  расхода  уровень  потреб ляемой  мощности
насоса  SQE  может  снижаться  до  значения,  составляющего
60% от номинального!

Комплект для подпитки насоса защищает последний от рабо-
ты всухую и обеспечивает функционирование на сосной стан-
ции  в  относительно  сухой  период.  Значения  переключения
насосной станции выбираются таким об разом, что при таком
режиме  эксплуатации  насосной  станции  расход  питьевой
воды поддерживается на очень низком уровне.

Монтаж по такой схеме может быть реализован также при на-
личии следующих узлов и деталей: насоса моде ли SQ, систе-
мы  управления  давлением,  распредели тельного  электрош-
кафа  SQSK,  кожуха  охлаждения  с  по плавковым  приемным
фильтром  тонкой  очистки,  хому тов  крепления  и  комплекта
автоматического переклю чения с соленоидным вентилем.

TM01 2454 4801

1.

Насосы модели SQE

2.

 Кожух охлаждения с поплавковым прием-
ным фильтром тонкой очистки

3.

Хомут для крепления кабеля

4.

Кабель

5.

Блок управления, CU 301

6.

 Мембранный напорный бак, емкость 8 л /
давление 7,0 бар

7.

Датчик давления

8.

Манометр

9.

 Комплект автоматического
переключения

10.  Соленоидный вентиль
11.  Датчик влажности
12.   Трубопровод подпитки питьевой водой
13.  Системное разъединение
14.   Распределитель IP 64

(устанавливается заказчиком)

15.  Фильтр предварительной очистки
16.  Канализация
17.  Перепускной трубопровод
18.  Водопроводный кран
19.   Сливной кран со сферической

пробкой

20.  Подключение к сети 1 х 200-240 В, 50 Гц
21. Водоподъемная труба

Альтернативное использование дождевой воды насосами модели SQ, SQE в кожухе охлаждения

Поз.

Узел / деталь

Тип

К-во, штук

Номер продукта

Цена за 1 шт.

Общая стоимость

1

Насос модели SQE

2

Кожух охлаждения с поплавковым прием-
ным фильтром тонкой очистки

3

Хомут для крепления кабеля

4

Кабель

5

Блок управления

CU 301

6

Мембранный напорный бак

8 л / 7,0 бар

7

Датчик давления

8

Манометр

9

Комплект автоматического переключения

15

Фильтр предварительной очистки

Альтернативное использование дождевой воды

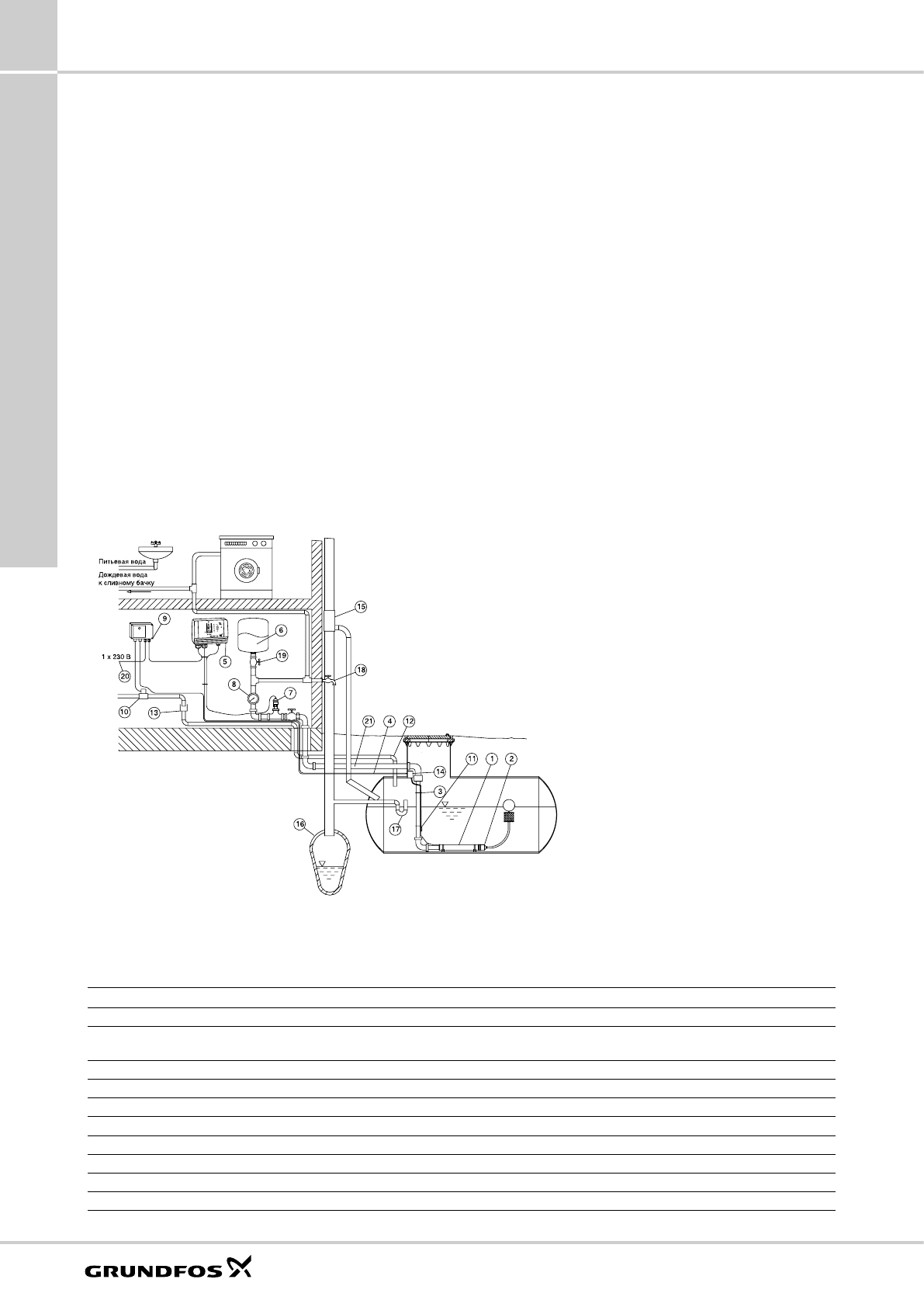

Рис 17.

 Насос типа SQE в системе альтернативного использования дождевой воды.
