ITALIANO

3

bocca della pompa un raccordo portagomma filettato. Guarnire la filettatura con materiale
adeguato per garantire un’effettiva tenuta (nastro di teflon o similare).

–

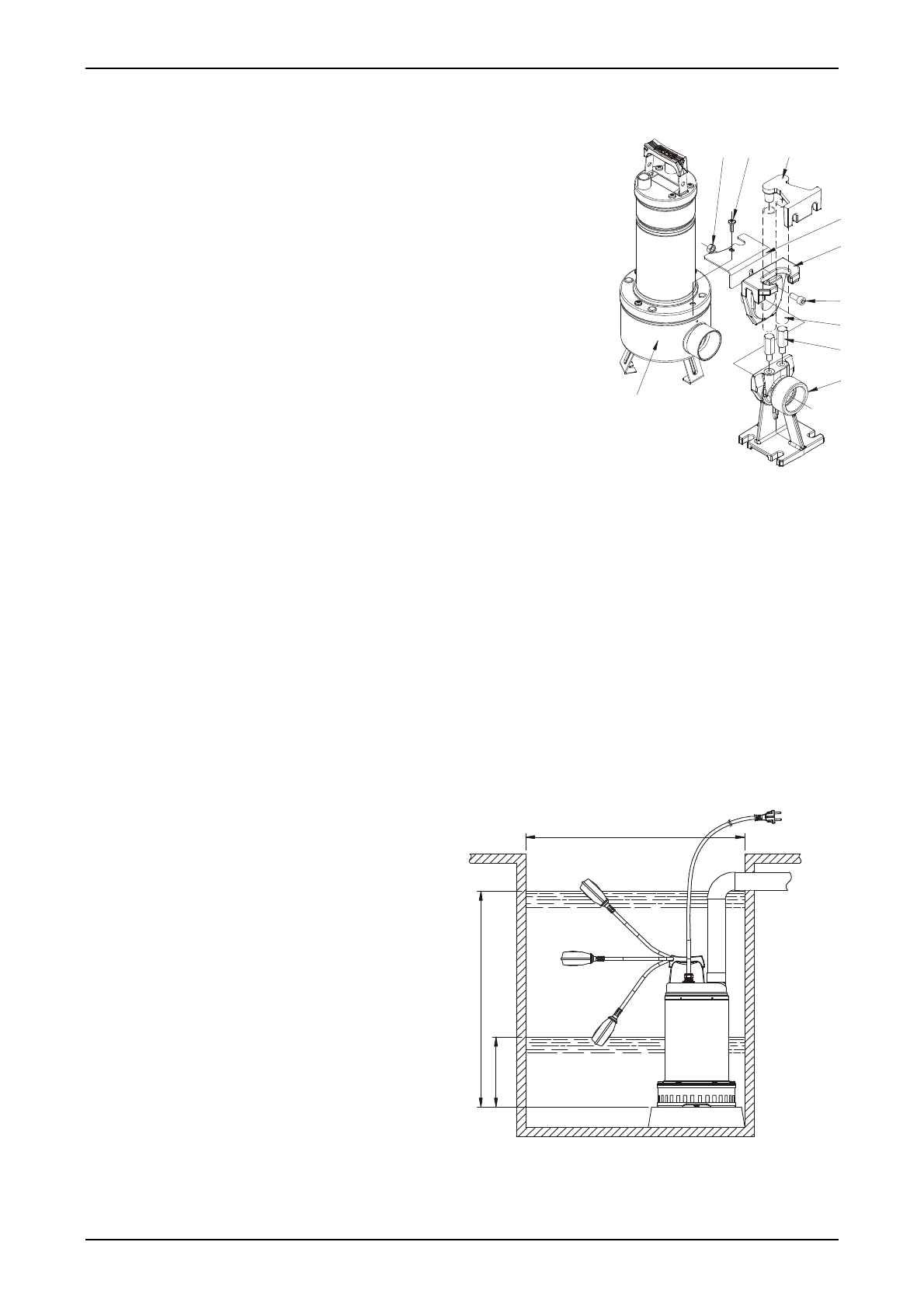

Per le installazioni fisse si consiglia l’utilizzo del dispositivo di

sollevamento DSD2 (disponibile su richiesta -

Fig.2

) per

facilitare le operazioni di manutenzione sull’elettropompa.
Inserito tra la bocca di mandata dell’elettropompa e la
tubazione, evita, nelle operazioni di manutenzione, lo
smontaggio della tubazione di mandata.  Il dispositivo DSD2 è
costituito da 8 particolari, più uno non fornito (tubi da 3/4”):

A.

Staffa fissaggio tubi

B.

Tubi da 3/4” (non forniti)

C.

Slitta scorrevole.

D.

Colonnine guida tubo

E.

Piede di appoggio

F.

Vite TCEI M10X25

G.

Staffa di base

H.

Dado M10

I.

Vite flangia

L.

Pompa

(Fig.2)

Il piede di appoggio va posizionato sul fondo della vasca e fissato con viti ad espansione da
dimensionare opportunamente.
La staffa guida tubo va posizionata sulla parte alta del pozzo e inserita all’estremità di due tubi
da 3/4” (non forniti), che servono da scivolo.
I due tubi collegano la staffa al piede di appoggio. Posizionare la staffa di base a contatto con il
filtro della pompa in prossimità della bocca di mandata, fissandola con due viti previste per il
bloccaggio del coperchio filtro.
Togliere la vite superiore dalla flangia dal lato mandata ( I )
Assemblare la staffa antirotazione ( G )
Rimontare la vite ( I )
Estrarre la slitta dal piede di accoppiamento e collegarla alla bocca di mandata della pompa.
Utilizzando la vite ( F ) e il dado ( H ) fissare la slitta alla pompa come indicato in figura.
Riposizionare l’assieme slitta/pompa sul piede (

Fig.2

).

INSTALLAZIONE

DRENAG 1000-1200

1.

Collegare il tubo/tubo flessibile di

mandata direttamente sulla bocca della
pompa. Se la pompa viene utilizzata in
installazioni fisse è consigliabile
collegarla alla tubazione tramite un
raccordo per facilitarne lo smontaggio e
la reinstallazione. Se si usa un tubo
flessibile, applicare sulla bocca della
pompa un raccordo portagomma filettato.
Guarnire la filettatura con materiale
adeguato per garantire un’effettiva tenuta
(nastro di teflon o similare).

(Fig.3)

2.

Per la versione provvista di interruttore a galleggiante, accertarsi che quest’ultimo possa

muoversi liberamente (vedi paragrafo REGOLAZIONE INTERRUTTORE A
GALLEGGIANTE). Prevvedere dei pozzetti di alloggiamento aventi

dimensioni minime

 come

H

I

A

G

C

F

B

D

E

L

600x600

O

N

OF

F
