CONTROLLO E CAMBIO  OLIO TENUTA

DRENAG 1000-1200

Per eseguire questa operazione è necessario svitare le sei viti della flangia (45) in modo
da poter rimuovere la flangia (105) e la camicia esterna (77).
Svitare le tre viti del coperchio filtro (136) e rimuovere il coperchio (92) e il filtro (42).
Svitare le quattro viti del corpo pompa (52) e rimuovere il corpo pompa (1). Svitare
con un’apposita chiave il dado bloccaggio girante (18), tenendo bloccata a mano la
girante (4). Rimuovere la girante (4) aiutandosi con delle leve se necessario.
Recuperare la linguetta (17) e l’anello parasabbia (15), svitare e togliere il tappo (64).
Inclinare la pompa in modo da far uscire l’olio dal foro del tappo (64) e versarlo in un
recipiente.
Analizzare l’olio: qualora presentasse particelle d’acqua od abrasive (es.sabbia) si
consiglia di controllare lo stato della tenuta meccanica (16) ed eventualmente di
sostituirla (presso un centro specializzato). Sostituire in questo ultimo caso anche l’olio
con

circa 170 gr. di olio tipo MARCOL 152 ESSO

. Ripristinare il livello dell’olio

all’interno della camera olio tenuta mediante un apposito imbuto infilato nel foro del
tappo (64). Riavvitare il tappo (64) nella sua sede, ed eseguire le operazioni inverse
dello smontaggio per rimontare la pompa dopo aver spalmato nella sede dell’anello
parasabbia (15) una opportuna quantità di grasso al teflon.

Attenzione ! Durante il montaggio assemblare correttamente tutti gli anelli OR,
senza danneggiarli.

L’OLIO ESAUSTO VA SMALTITO NEL RISPETTO DELLE NORME
VIGENTI .

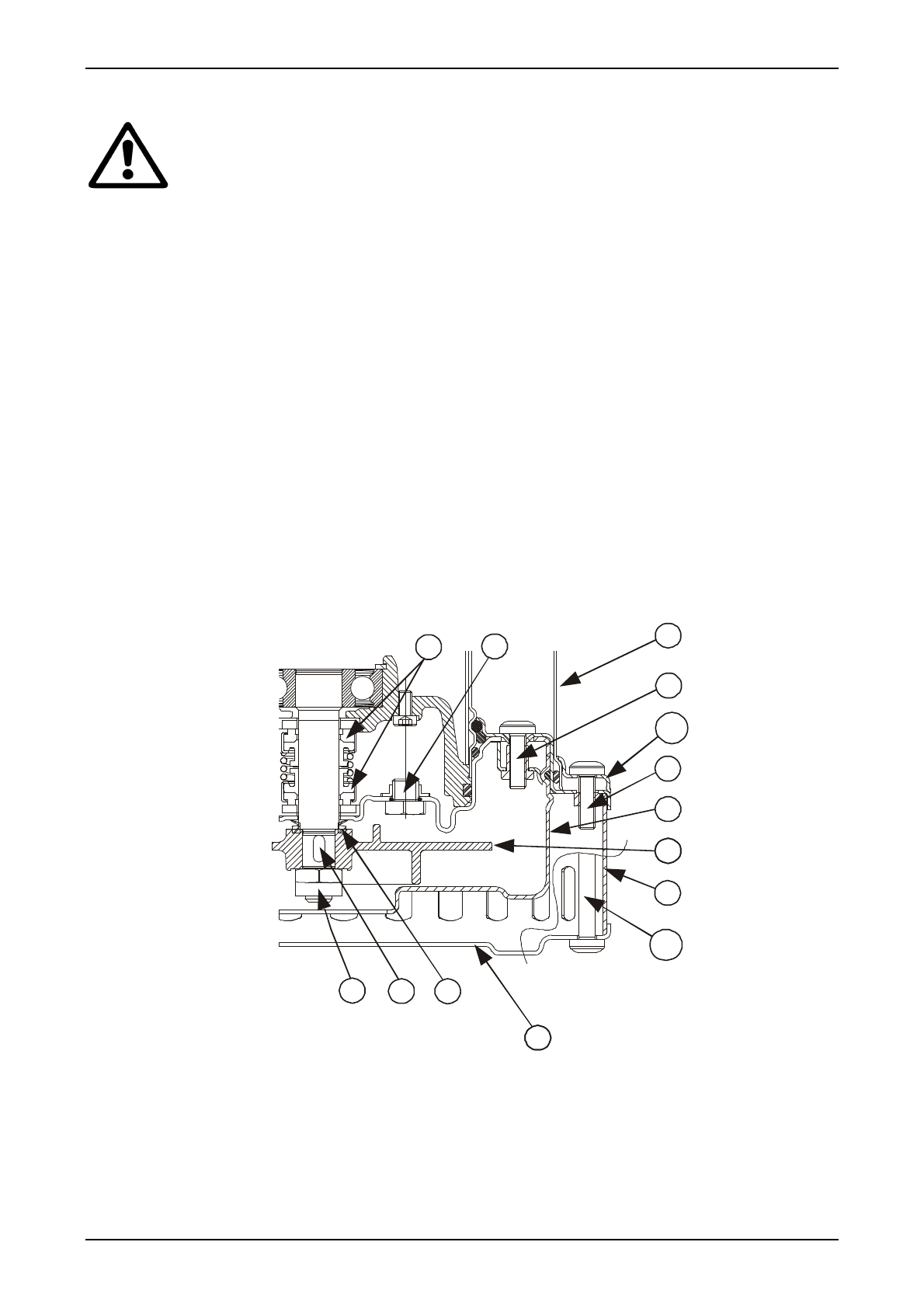

                                       (Fig.7)
