SVENSKA
67
Vid användning av slang ska en gängad slangkoppling installeras på pumpmunstycket. Täta
gängningen med lämpligt material (teflonband eller liknande) för att garantera en effektiv
tätning.
4.

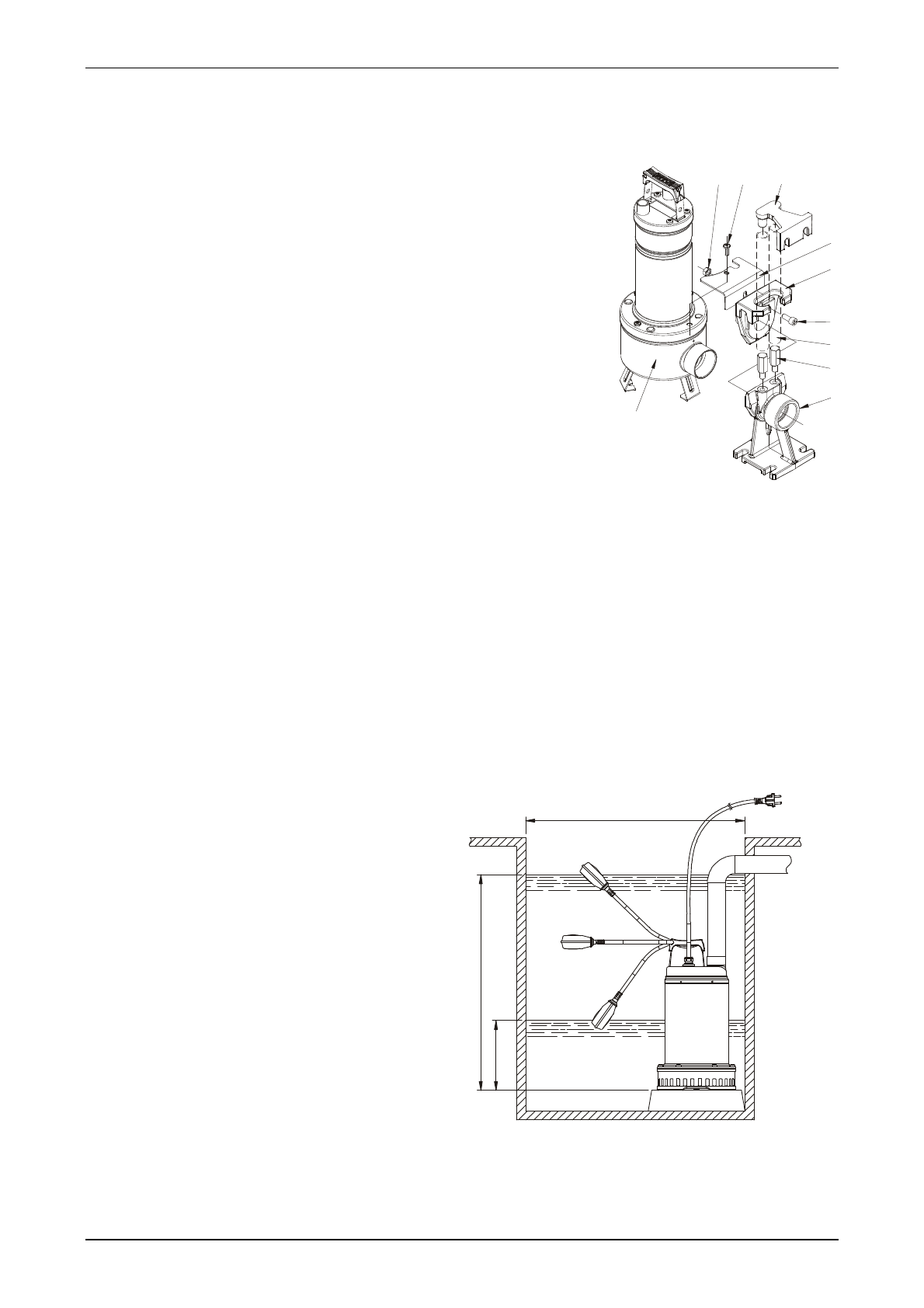

Vid fast installation rekommenderas användning av
lyftanordningen DSD2 (tillval -
Fig. 2
) för att underlätta
underhållsarbetet på elpumpen. Genom att placera
lyftanordningen mellan elpumpens utloppsmunstycke och röret
behöver utloppsröret inte demonteras vid underhållsarbetet.
DSD2-anordningen består av fem delar samt ytterligare en som
inte medföljer (3/4” rör):
A.
Fästbygel för rör
B.
3/4” rör (medföljer ej)
C.
Slid
D.
Styrpelare för rör
E.
Stödfot
F.
Insexskruv M10X25
G.
Stödbygel
H.
M10 Mutter
I.
Skruv för pumpfläns
L.
Pump
(Fig.2)
Stödfoten ska placeras på tankens botten och fästas med expansionspluggar med lämpliga mått.
Rörets styrbygel ska placeras i den övre delen av brunnen och sättas in i änden på de två 3/4”
rören (medfölijer ej) som används som glidbana. De två rören ansluter bygeln och stödfoten med
varandra. Placera stödbygeln i närheten av utloppsmunstycket så att den har kontakt med
pumpens filter. Fäst den med två skruvar som är svsedda för fastskruvning av filterlocjìket.
Ta bort den övre skruven frå flänsen på trycksidan ( I ).
Montera rotationsspärrbygeln ( G ).
Sätt tillbaka skruven ( I ). Dra ut sliden från anslutningsfoten och anslut sliden till pumpens
utloppsmunstycke.
Fäst sliden vid pumpen med skruven F och muttern H enligt figuren.
Sätt tillbaka silden och pumpen på foten (
Fig.2
).
INSTALLATION
DRENAG 1000-1200
1.
Anslut utloppsröret/-slangen direkt till
pumpmunstycket. Om pumpen används i
en fast installation bör den anslutas till
röret med hjälp av en koppling för att
underlätta demontering och
ominstallation. Vid användning av slang
ska en gängad slangkoppling installeras
på pumpmunstycket. Täta gängningen
med lämpligt material (teflonband eller
liknande) för att garantera en effektiv
tätning.
(Fig.3)
2.
För versionen som är utrustad med flottörbrytare ska du kontrollera att flottören kan röra sig fritt
(se avsnitt "INSTÄLLNING AV FLOTTÖRBRYTARE").
Min. mått
på brunnen där pumpen
ska installeras anges i
Fig.3
. Brunnen måste alltid dimensioneras i förhållande till mängd
inloppsvatten och pumpens kapacitet, så att motorn inte måste starta ett överdrivet antal gånger.
H
I
A
G
C
F
B
D
E
L
600x600
O
N
OF
F
