KONTROLLE UND DICHTUNGSÖLWECHSEL
DRENAG 1000-1200
Für diese Operation müssen die sechs Schrauben des Flanschs (45) ausgeschraubt
werden, so dass der Flansch (105) und die äußere Ummantelung (77) ausgebaut werden
können. Die drei Schrauben des Filterdeckels (136) ausschrauben und den Deckel (92)
und den Filter (42) ausbauen. Die vier Schrauben des Pumpenkörpers (52)
ausschrauben und den Pumpenkörper (1) ausbauen. Mit einem speziellen Schlüssel die
Spannmutter des Laufrads (18) ausschrauben, dabei das Laufrad (4) mit der Hand
festhalten. Das Laufrad (4) ausbauen, dabei eventuell mit Hebeln nachhelfen. Die
Lasche (17) und den Sanddeckel (15) zur Seite legen. Den Deckel (64) aufschrauben
und entfernen. Die Pumpe so kippen, dass das Öl aus der Öffnung am Deckel (64) in
ein Gefäß abfließen kann.
Falls das Öl Wasser oder schleifende Teilchen (z.B. Sand)
enthält, sollte der Zustand der mechanischen Dichtung (16) kontrolliert und diese
eventuell gewechselt werden (durch ein spezialisiertes Zentrum). In diesem Fall auch
das Öl durch
ungefähr 170g Öl des Typs MARCOL 152 ESSO
ersetzen.
Den Ölstand im Innern der Dichtungsölkammer über einen speziellen, in das Loch des
Deckels (64) gesteckten Trichter auffüllen.Den Deckel (64) wieder in seinen Sitz
einschrauben, den Sitz des Sanddichtrings (15) mit einer ausreichenden Menge
Teflonfett schmieren und die Pumpe in umgekehrter Reihenfolge wieder
zusammenbauen.
Achtung! Bei der Montage alle O-Ringe korrekt einsetzen, ohne sie zu
beschädigen
.
DAS VERBRAUCHTE ÖL MUSS VORSCHRIFTSMÄSSIG ENTSORGT
WERDEN.

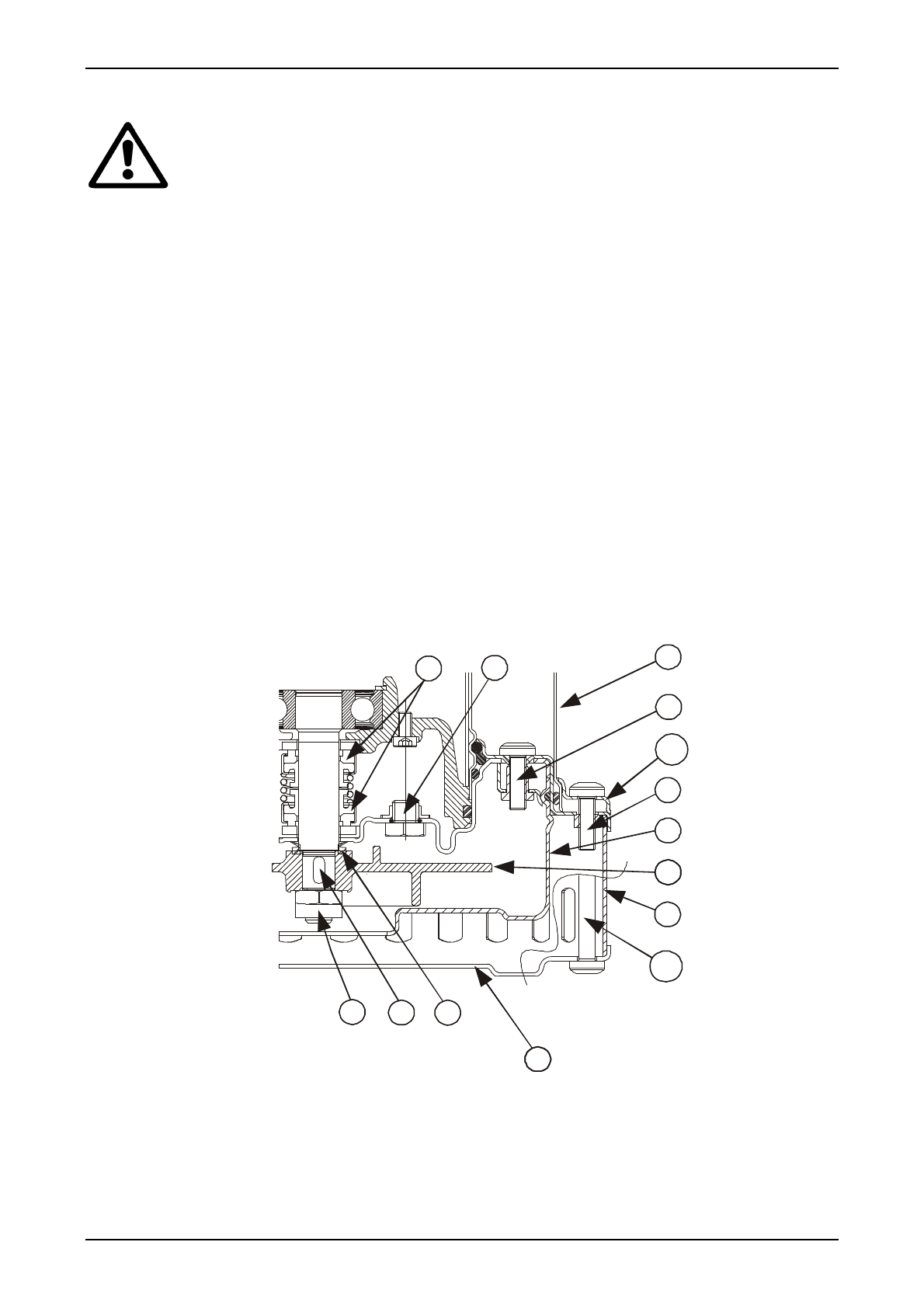

(Abb.7)
18
17
15
92
136
42
4
1
45
52
77
64
16
105
