LANG - 5

LANG - 4

F

R

A

N

AIS

D

ANSK

УКР

АЇНСЬКА

4

RQTV0233

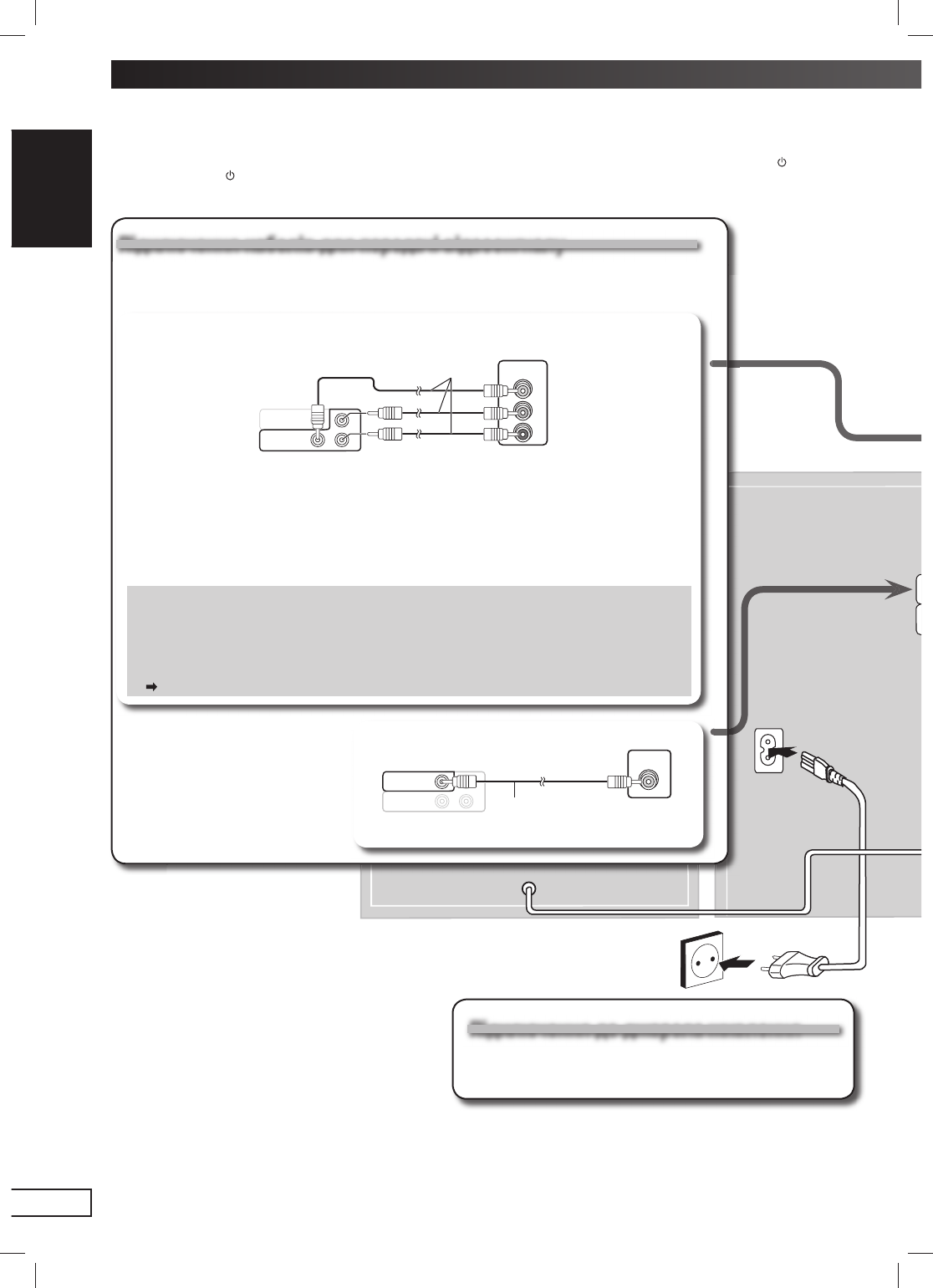

Підключення кабелів для передачі відеосигналу

Підключення кабелів для передачі відеосигналу

•  Не підключайте пристрій через відеомагнітофон

  Завдяки системі захисту від копіювання зображення може не відтворюватися належним чином.
•  Перед підключенням вимкніть телевізор та зверніться до інструкцій з використання телевізора.

Підключення до джерела живлення

Підключення до джерела живлення

Кабель живлення змінного струму, що входить до комплекту,
призначено для використання лише з цим пристроєм. Не
використовуйте його з іншим обладнанням.

■

 Телевізор з компонентними відеовходами COMPONENT VIDEO IN

COMPONENT

VIDEO OUT

VIDEO

OUT

P

B

P

R

Y

COMPONENT

VIDEO IN

P

R

P

B

Y

Телевізор

(не входить до комплекту)

Звичайні відеокабелі

(не входять до
комплекту)

Задня панель
цього пристрою

Відеовиходи COMPONENT VIDEO OUT

Їх можна використовувати як для прогресивного, так і для черезрядкового відеосигналу.
При підключенні через ці гнізда здійснюється розділення вихідних сигналів колірного контрасту
(P

B

/P

R

) та яскравості (Y) для отримання високої точності передачі кольорів.

Тип гнізд компонентного відеосигналу залежить від моделі телевізора або монітора (наприклад,
Y/P

B

/P

R

, Y/ B-Y/R-Y, Y/C

B

/C

R

). Підключайте до гнізд того ж самого кольору.

Відтворення прогресивного відеосигналу

1

.  Підключіть до вхідних гнізд компонентного відеосигналу телевізора, який підтримує формат

480p або 576p.

  (Відеозображення не відображатиметься належним чином при підключенні несумісного

телевізора.)

2

.  Установіть для параметру “Video Output Mode” значення “480p” або “576p” (Зображення,

 стор. 17).

Просте встановлення

■

 Телевізор з відеовходом VIDEO IN

COMPONENT

VIDEO OUT

VIDEO

OUT

P

B

P

R

Y

VIDEO IN

Телевізор

(не входить до

комплекту)

Звичайні
відеокабелі

(входить до
комплекту)

Задня панель
цього пристрою

Здійснення підключень

Здійснення підключень

Приєднуйте кабель живлення змінного струму лише після того, як були підключені всі інші пристрої.
Збереження електроенергії

Цей пристрій споживає електричну енергію (приблизно 0.9 ват), навіть якщо він вимкнений за допомогою кнопки [ ] (на панелі
пристрою: кнопка: [ /I]). Для економії електроенергії, коли пристрій не використовується протягом тривалого часу, від’єднайте
його від мережі живлення змінного струму. Після повторного підключення пристрою до мережі живлення доведеться
відновити деякі налаштування пам’яті.
