Em caso de interrupções prolongadas de
funcionamento:
Esvaziar a água.
lavar a instalação com solução anticon-
gelante.
Retirar o detergente do reservatório.
Desmontar a mangueira de alimenta-
ção de água e a mangueira de alta
pressão.
HDS-C 7/11, HDS-C 9/15: desmontar a
mangueira de alimentação no fundo da
caldeira e retirar toda a água da ser-
pentina de aquecimento.
1 Recipiente de água quente
2 Parafuso de purga
HDS-C 8/15-E: remover o parafuso de
purga no recipiente de água quente e
esvaziar o recipiente.
Deixar funcionar a instalação durante,
no máx., 1 minuto até toda a água sair
da bomba e das mangueiras.
Aviso
Respeitar as instruções de manipulação do
fabricante do anticongelante.
Encher um anti-congelante no reserva-
tório com flutuador.
Ligar a instalação (sem queimador) até
que a mesma esteja totalmente enxa-
guada.
Desse modo, obtém-se assim uma protec-
ção contra corrosão.
1 Ligação da água (por parte da empre-
sa)
2 Pré-filtro (por parte da empresa)
3 Serpentina de refrigeração do motor
eléctrico
4 Válvula do flutuador
5 Recipiente doseador do líquido descal-
cificante (RM 110, opção)
6 Reservatório com flutuador de água
limpa
7 Recipientes dos detergentes (CHEM 3)
8 Válvula de dosagem do detergente
9 Válvula do detergente
10 Bomba de alta pressão
11 Filtro do detergente
12 Interruptor de pressão LIGADO
13 Manómetro
14 Tanque acumulador de pressão
15 Interruptor de pressão DESLIGADO
16 Válvula de descarga
17 Válvula de segurança
18 Relé amperimétrico
19 Regulador da temperatura do gás de
escape
20 Queimador com aquecedor contínuo
21 Monitorização da chama
22 Válvula do combustível
23 Bomba do combustível com válvula de
bypass
24 Filtro do combustível
25 Depósito do combustível
26 Regulador de temperatura
27 Pistola pulverizadora manual
1 Ligação da água (por parte da empre-
sa)
2 Pré-filtro (por parte da empresa)
3 Válvula do flutuador
4 Recipiente doseador do líquido descal-
cificante (RM 110, opção)
5 Reservatório com flutuador de água
limpa
6 Recipiente de água quente
7 Bloco de válvulas magnéticas de água
quente/fria
8 Regulador de temperatura
9 Limitador da temperatura
10 Elemento de aquecimento
11 Recipientes dos detergentes (CHEM 3)
12 Válvula de dosagem do detergente
13 Válvula do detergente
14 Bomba de alta pressão
15 Válvula de descarga
16 Interruptor de LIGAR/DESLIGAR
17 Pistola pulverizadora manual
18 Tanque acumulador de pressão
19 Manómetro
20 Filtro do detergente
–
Quando se fecha a pistola pulverizado-
ra manual e, em consequência, toda a
água voltar ao lado de aspiração da
bomba, o interruptor manométrico des-
ligará a bomba através da válvula de
descarga.
–
Se a pistola manual for novamente
aberta, o interruptor de pressão (mano-
métrico) na cabeça do cilindro liga
igualmente a bomba.
A válvula de descarga vem regulada e se-
lada da fábrica. A regulação só pode ser
efectuada pelo serviço de assistência téc-
nica.
Desactivação da máquina
Escoar a água
Lavar a instalação com solução an-
ticongelante.
Funcionamento

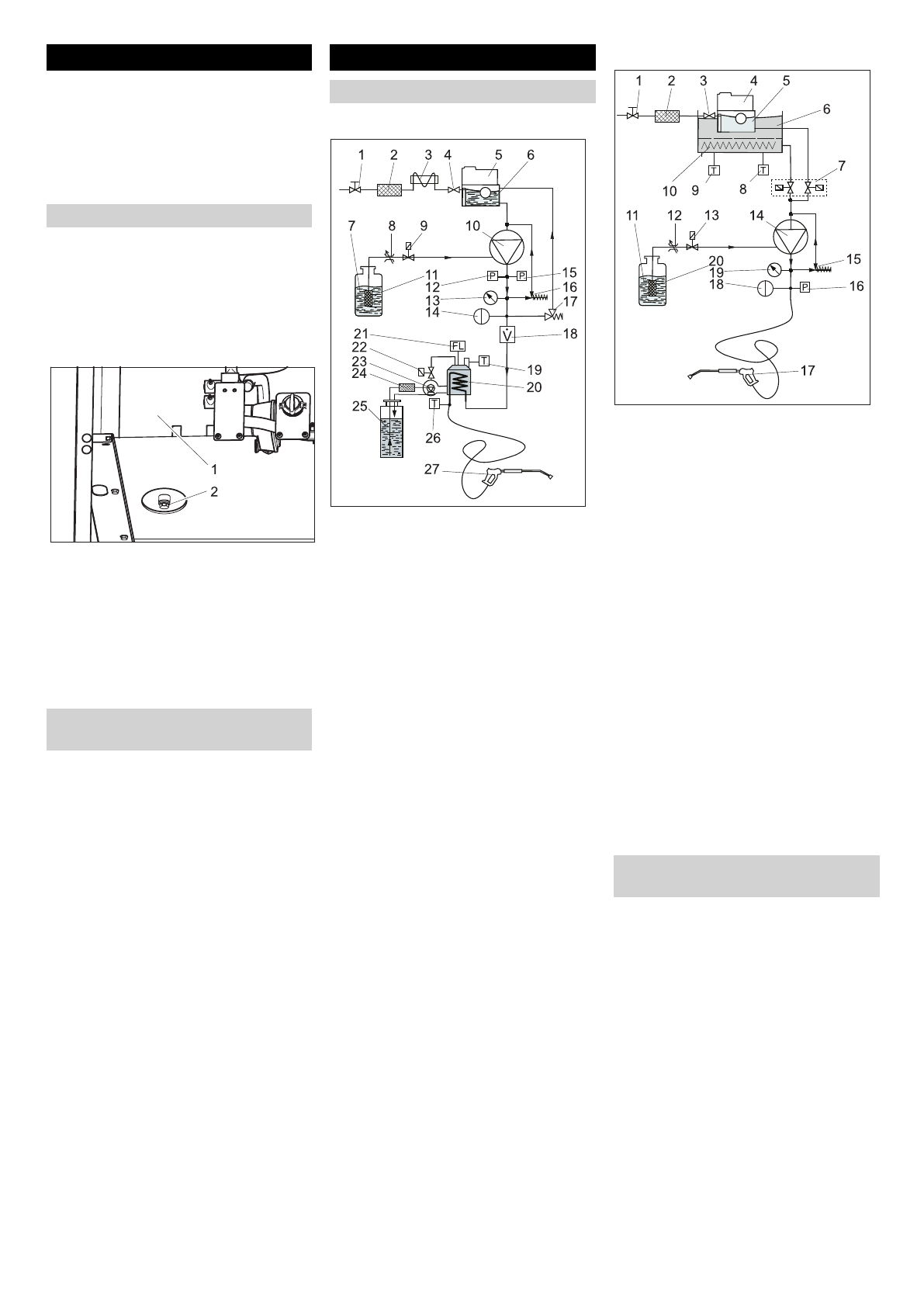

Diagrama de escoamento
HDS-C 7/11, HDS-C 9/15
HDS-C 8/15-E
Dispositivos de monitorização e de
segurança
Válvula de descarga com dois interrup-
tores de pressão (HDS-C 7/11, HDS-C 9/
15
