13

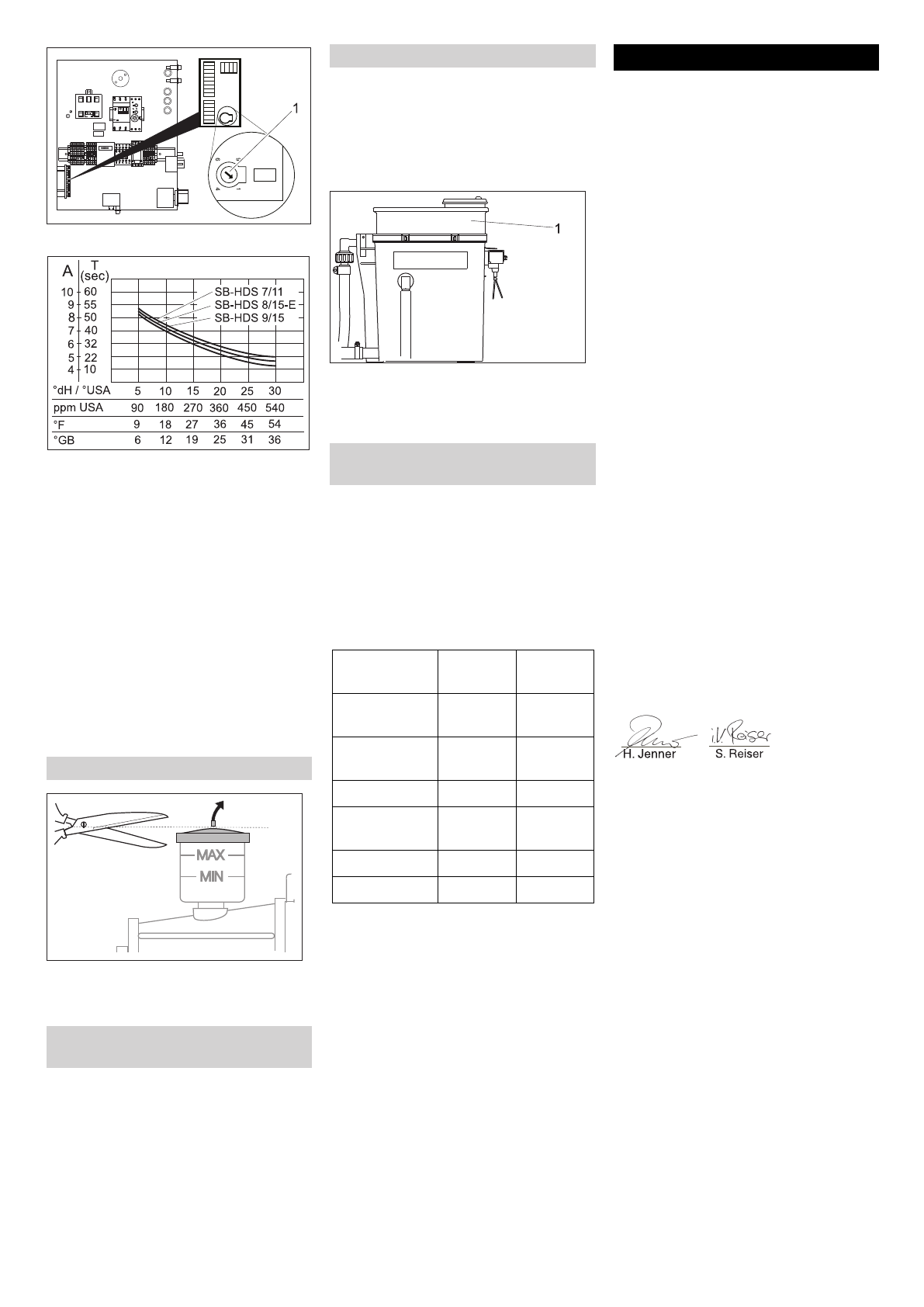

1 Drehpotentiometer
Örtliche Wasserhärte im Diagramm
aufsuchen.
Linie senkrecht nach oben ziehen bis
die Kurve für die entsprechende Anlage
erreicht ist.
Vom Schnittpunkt aus waagrechte Linie
nach links ziehen und Einstellwert (A)
ablesen.
Drehpotentiometer im Schaltschrank
auf abgelesenen Wert (A) einstellen.
Beispiel: Für eine Wasserhärte von 18 °dH
Skalenwert für das HDS-C 9/15 Stellung
5,5 am Drehpotentiometer einstellen. Dar-
aus ergibt sich eine Pausenzeit von 27 Se-
kunden, d. h. alle 27 Sekunden öffnet kurz
das Magnetvenitl.
Schaltschrank schließen.
Ölstand muss sich zwischen MIN und
MAX befinden.
Spitze des Ölbehälters abschneiden.
Es ist vorgesehen, den Reinigungsmittel-
behälter ohne Deckel zu verwenden. Der
Behälter kann dann beim Transport mit
dem mitgelieferten Deckel verschlossen
werden.
Soll der Behälter während des Betriebs
verschlossen sein, muss im Deckel eine
Bohrung mit Durchmesser 25 mm ange-
bracht werden.
Reinigungsmittelbehälter öffnen und
Reinigungsmittel einfüllen.
Nur HDS-C 7/11, HDS-C 9/15: Brenn-
stoffbehälter öffnen und Brennstoff ein-
füllen.
1 Dosierbehälter
Deckel des Dosierbehälters abnehmen
und RM 110 einfüllen.
Deckel wieder verschließen.
Hauptschalter auf „1“ drehen.
Waschprogramm 3 wählen.
Schalter Dauerbetrieb/Münzprüfer auf
Dauerbetrieb stellen.
Brennereinstellung überprüfen. Wei-
chen die gemessenen Werte von den
unten stehenden Angaben ab, Brenne-
reinstellung korrigieren.
Hinweis
Nach abgeschlossener Überprüfung An-
lagentür schließen und Brennerfunktion bei
komplett geschlossener Anlage prüfen.
Geht der Brenner wegen Luftmangel aus,
können folgende Maßnahmen getroffen
werden:
Verschlussstopfen im Boden der Anla-
ge entfernen.
Dichtung an den Türseiten teilweise
entfernen. Dazu Dichtung von unten
beginnend um 20 bis 30 cm kürzen.
Schalter Dauerbetrieb/Münzprüfer auf
Münzprüfer stellen (nur bei ABS Münz-
prüfer).
Hiermit erklären wir, dass die nachfolgend
bezeichnete Maschine aufgrund ihrer Kon-
zipierung und Bauart sowie in der von uns
in Verkehr gebrachten Ausführung den ein-
schlägigen grundlegenden Sicherheits-
und Gesundheitsanforderungen der EG-
Richtlinien entspricht. Bei einer nicht mit
uns abgestimmten Änderung der Maschine
verliert diese Erklärung ihre Gültigkeit.
Die Unterzeichnenden handeln im Auftrag
und mit Vollmacht der Geschäftsführung.
Dokumentationsbevollmächtigter:
S. Reiser
Alfred Kärcher GmbH & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Tel.: +49 7195 14-0
Fax: +49 7195 14-2212
Winnenden, 2011/05/01
Ölstand kontrollieren
Reinigungsmittelbehälter vorberei-
ten
Betriebsstoffe einfüllen
Enthärterflüssigkeit einfüllen
Erstinbetriebnahme HDS-C 7/11,
HDS-C 9/15
HDS-C 7/
11
HDS-C 9/
15
Brennstoff-
druck, ca.
1,1 MPa
(11 bar)
1,1 MPa
(11 bar)
Gebläsedruck,
ca.
2,5 hPa
(2,5 mbar)
4,0 hPa
(4,0 mbar)
CO
2
10...11%
10...11%
Abgastempe-
ratur
160...180
°C
180...200
°C
Abgasverlust
max. 9%
max. 9%
Rußzahl
max. 1
max. 1
EG-Konformitätserklärung
Produkt:
Hochdruckreiniger
Typ:
1.319-xxx
Einschlägige EG-Richtlinien
2006/42/EG (+2009/127/EG)
2004/108/EG
2000/14/EG
Angewandte harmonisierte Normen
EN 60335–1
EN 60335–2–79
EN 55014–1: 2006 + A1: 2009
EN 55014–2: 1997 + A2: 2008
EN 61000–3–11: 2000
EN 61000–3–12: 2005
EN 62233: 2008
Angewandtes Konformitätsbewer-
tungsverfahren
2000/14/EG: Anhang V
Schallleistungspegel dB(A)
HDS-C 7/11
Gemessen:
70
Garantiert:
71
HDS-C 8/15
Gemessen:
70
Garantiert:
71
HDS-C 9/15
Gemessen:
87
Garantiert:
88
CEO
Head of Approbation
15
DE
