13

Dans chaque pays, les conditions de ga-
rantie en vigueur sont celles publiées par
notre société de distribution responsable.
Les éventuelles pannes sur l’appareil sont
réparées gratuitement dans le délai de va-
lidité de la garantie, dans la mesure où
celles-ci relèvent d'un défaut matériel ou
d'un vice de fabrication. En cas de recours
en garantie, adressez-vous à votre reven-
deur ou au service après-vente agréé le
plus proche munis de votre preuve d'achat.

Attention

Risque de blessure et d'endommagement  !
Respecter le poids de l'appareil lors du
transport.



Sécuriser l'appareil contre les glisse-
ments ou les basculements selon les di-
rectives en vigueur lors du transport
dans des véhicules.

Attention

Risque de blessure et d'endommagement !
Prendre en compte le poids de l'appareil à
l'entreposage.

Remarque

L'installation de l'appareil ne doit être effec-
tuée que

–

par des monteurs du service après-
vente Kärcher,

–

des personnes autorisées par Kärcher

몇

Avertissement

S'assurer qu'aucune émission de gaz pol-
luants ne se produise à proximité des ad-
missions d'air.
Il est important de veiller à une ventilation
suffisante et d'éliminer les gaz d'échappe-
ment en bonne et due forme.

Pour installer correctement l'appareil, il
convient de remplir les conditions
suivantes :

–

Endroit horizontal, plat, avec sol solide
de 1040 x 725 mm.

–

Raccordement électrique, voir "Carac-
téristiques techniques".

–

Interrupteur d'arrêt d'urgence ver-
rouillable, accessible au client.

–

Eclairage du poste de lavage conforme
aux directives nationales afin de garan-
tir la sécurité des clients en cas d'obs-
curité.

–

Arrivée d'eau et alimentation électrique
conformes à la fiche de données.

–

Compartiment pour eaux usées et éva-
cuation correcte des eaux usées.

–

Percer des trous de fixation conformé-
ment à la fiche de données.

Déballer l'appareil et apporter l'emballage
dans un point de recyclage.



Orienter l'appareil à partir d'un endroit
horizontal et plat.



Le fixer à l'aide des éléments fournis.
Orienter l'appareil à l'horizontale en uti-
lisant les cales fournies.

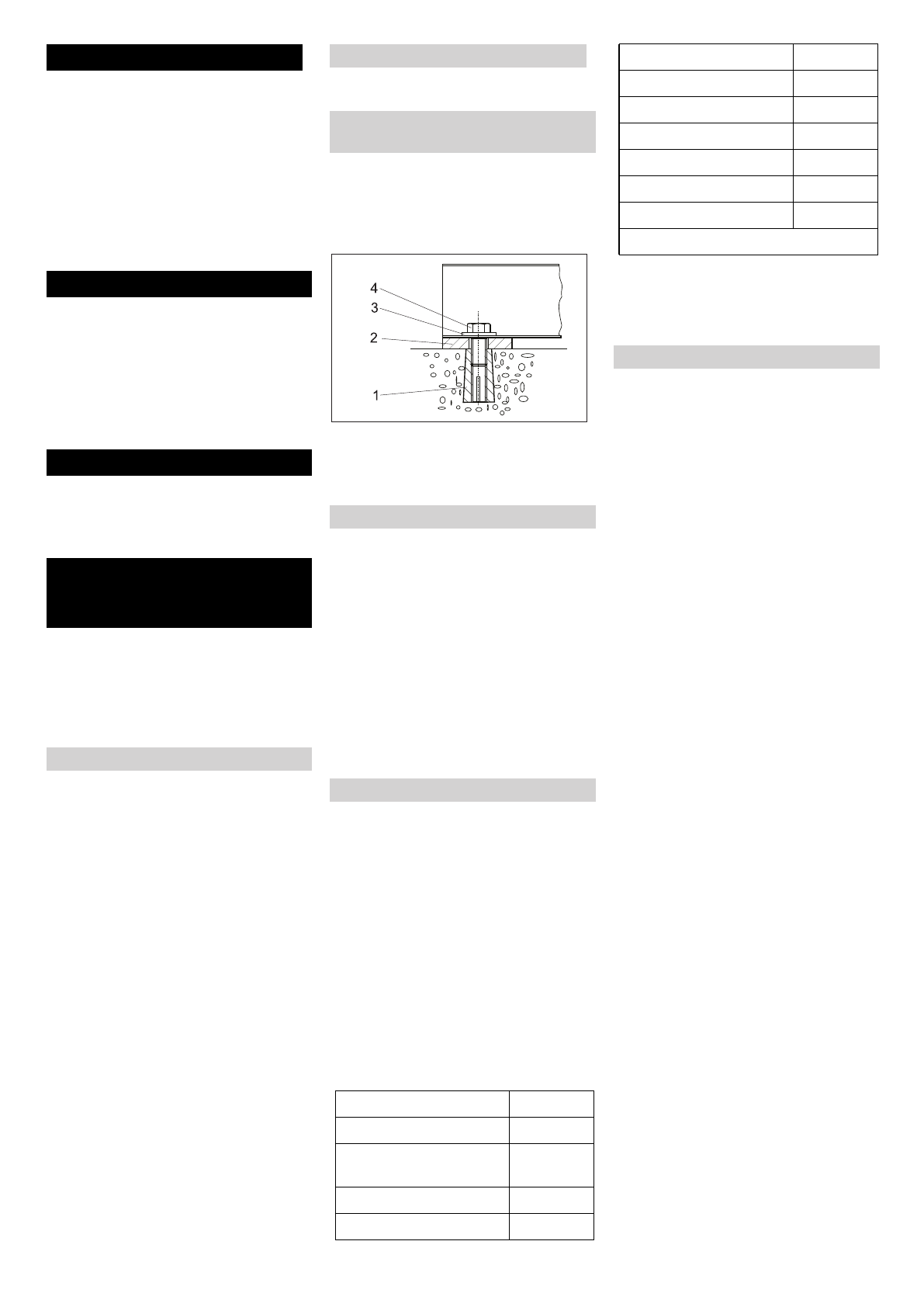

1 Chevilles M10 (4x)
2 Cales 5 mm (4x), cales 2 mm (4x)
3 Rondelles 10,5 (4x)
4 Vis hexagonales M10 (4x)



Placer les tubulures d'échappement sur
le toit par l'extérieur, et les fixer de l'in-
térieur à l'aide des vis fournies.



Raccorder la conduite à haute pression
sur la partie externe de l'installation.



Relier le flexible haute pression à la poi-
gnée-pistolet.



Relier la lance à la poignée-pistolet.



Serrer tous les écrous-raccords à la
main.

Remarque

Les impuretés contenues dans l'eau d'ali-
mentation peuvent endommager l'appareil.
Kärcher recommande l'utilisation d'un filtre
à eau (voir "Accessoires").
Afin que l'appareil ne gèle pas, l'arrivée
d'eau doit être protégée contre le gel (par
ex. isolation ou chauffage auxiliaire).

Attention

Risque d'endommagement de l'installation
en cas d'utilisation d'eau inappropriée.
L'installation doit être alimentée unique-
ment en eau potable.

Exigence relative à la qualité de l'eau
brute :

Pour les valeurs de raccordement, voir
"Données techniques".



Faire passer le flexible d'alimentation à
travers l'ouverture de l'appareil et le
raccorder.



Danger

Danger lié à la tension électrique !

Le raccord électrique doit être fait par un
électricien expérimenté et satisfaire aux
exigences de la norme IEC 60664-1.
L'installation doit être protégée par un dis-
joncteur à courant de défaut dont le courant
de declenchement est inférieur ou égal à
30 mA.

Remarque

Un interrupteur marqué URGENCE-OFF
doit être installé dans la conduite d'alimen-
tation de l'installation à un endroit parfaite-
ment accessible à partir du quel l'ensemble
de l'installation pourra être arrêtée.

몇

Avertissement

L'impédance de réseau maximale admis-
sible au niveau du point de raccordement
ne doit en aucun cas être dépassée (voir
Caractéristiques techniques). En cas de
doute concernant l'impédance de réseau
présente sur votre point de raccordement,
veuillez vous adresser à l'entreprise res-
ponsable de votre alimentation énergé-
tique.



Dévisser les 4 vis sur le couvercle de
l'armoire de commande et retirer le cou-
vercle.



Brancher les câbles d'alimentation
dans l'armoire électrique.

Remarque

Une fois le raccordement électrique termi-
née, vérifier que le champ tournant est cor-
rect.



Contrôler le sens de rotation de la
pompe à haute pression Lorsque le
sens de rotation est correct, on sent un
fort courant d'air sortir de l'ouverture
d'échappement des gaz du brûleur.



Danger

Tension électrique dangereuse. Seul un
électricien spécialisé est habilité à effectuer
ce réglage.

Remarque

Lors de la livraison, l'installation est réglée
pour la dureté d'eau suivante:

Garantie

Transport

Entreposage

Installation de l'appareil (Uni-

quement pour les spécia-

listes)

Préparation du lieu d'installation

Déballage de l'appareil

Orientation et installation de l'appa-

reil

Montage des éléments de montage

Supports pour gaz d'échappement (uni-
quement HDS-C 7/11, HDS-C 9/15)

Outil de nettoyage

Arrivée d'eau

Paramètres

Valeur

Valeur de pH

6,5...9,5

Conductibilité électrique

max. 2000

μ

S/cm

Hydrocarbures

< 0,01 mg/l

Chlorure

< 250 mg/l

Calcium

< 200 mg/l

Dureté globale

< 28 °dH

Fer

< 0,2 mg/l

Manganèse

< 0,05 mg/l

Cuivre

< 0,02 mg/l

Sulfate

< 240 mg/l

Chlore actif

< 0,1 mg/l

exempt de mauvaises odeurs

Branchement électrique

Réglage du dosage du liquide adoucis-
seur

43

FR
