6-16
6
ПЕРИОДИЧЕСКОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И РЕГУЛИРОВКИ
Крутящий момент:
Болт сливного отверстия редуктора кардан-
ной передачи:
23 Нм (2,3 м·кгс)
5. Залейте в редуктор масло рекомендован-
ного типа до кромки заливного отверстия.
Рекомендуемое масло редуктора карданной
передачи:
Оригинальное трансмиссионное масло
Yamaha SAE 80 API GL-5
Количество масла:
0,2 л
6. Проверьте уплотнительную шайбу болта
маслозаливного отверстия на отсутствие
повреждений, при необходимости замените.
7. Установите болт маслозаливного отверстия
и уплотнительную шайбу, после чего затя-
ните болт с указанным крутящим моментом.
Крутящий момент:
Болт маслозаливного отверстия редуктора
карданной передачи:
23 Нм (2,3 м·кгс)
8. Проверьте редуктор карданной передачи на
отсутствие утечек масла. При обнаружении
утечки установите ее причину.
Охлаждающая жидкость
Уровень охлаждающей жидкости следует прове-
рять перед каждой поездкой. Кроме того, охлаж-
дающую жидкость следует менять с интервалами,
указанными в регламенте периодического техни-
ческого обслуживания и смазки.
Для проверки уровня охлаждающей
жидкости
1. Установите мотоцикл на центральную под-
ножку.
ПРИМЕЧАНИЕ
●
Проверку уровня охлаждающей жидкости
следует проводить на холодном двигателе,
поскольку ее уровень зависит от температуры
двигателя.
●
Перед проверкой уровня охлаждающей жидко-
сти убедитесь, что мотоцикл установлен стро-
го вертикально. Даже незначительный наклон
может привести к неправильному определе-
нию уровня.

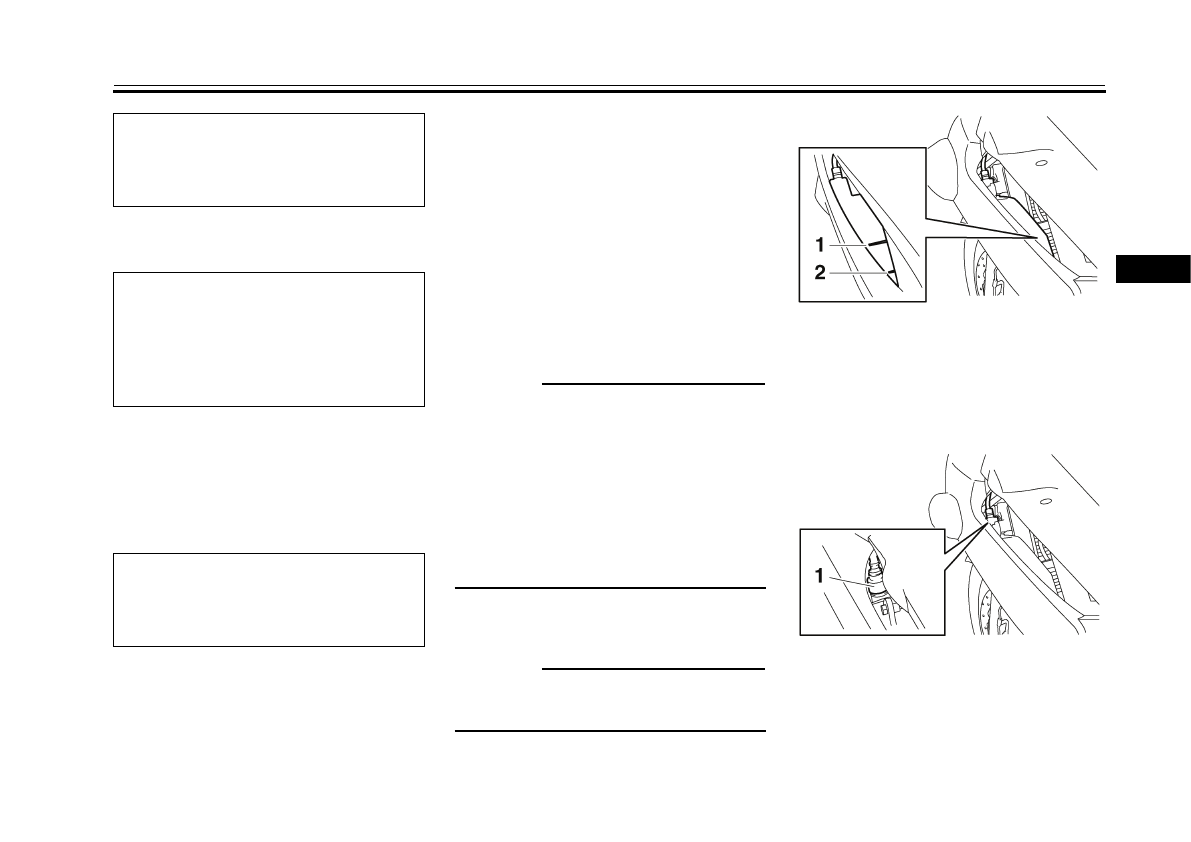

2. Проверьте уровень охлаждающей жидко-
сти в бачке.
ПРИМЕЧАНИЕ
Уровень охлаждающей жидкости должен нахо-
диться между метками минимума и максимума.
1. Метка
максимума
2. Метка
минимума
3. Если уровень охлаждающей жидкости на-
ходится рядом с меткой минимума или
ниже, снимите крышку бачка охлаждаю-
щей жидкости.
1. Крышка бачка охлаждающей жидкости
4. Долейте охлаждающую жидкость или дис-
тиллированную воду до метки максималь-
ного уровня и закройте крышку бачка.
