3-29

3

ФУНКЦИИ ПРИБОРОВ, АГРЕГАТОВ И ОРГАНОВ УПРАВЛЕНИЯ

Регулировка узла заднего
амортизатора

Узел заднего амортизатора оборудован рычагом
регулировки предварительного сжатия пружины, а
также регулятором хода отбоя амортизатора.

ПРЕДУПРЕЖДЕНИЕ

Во избежание повреждения механизма не пытай-
тесь поворачивать регулирующие элементы за
пределы максимальных или минимальных значе-
ний настройки.

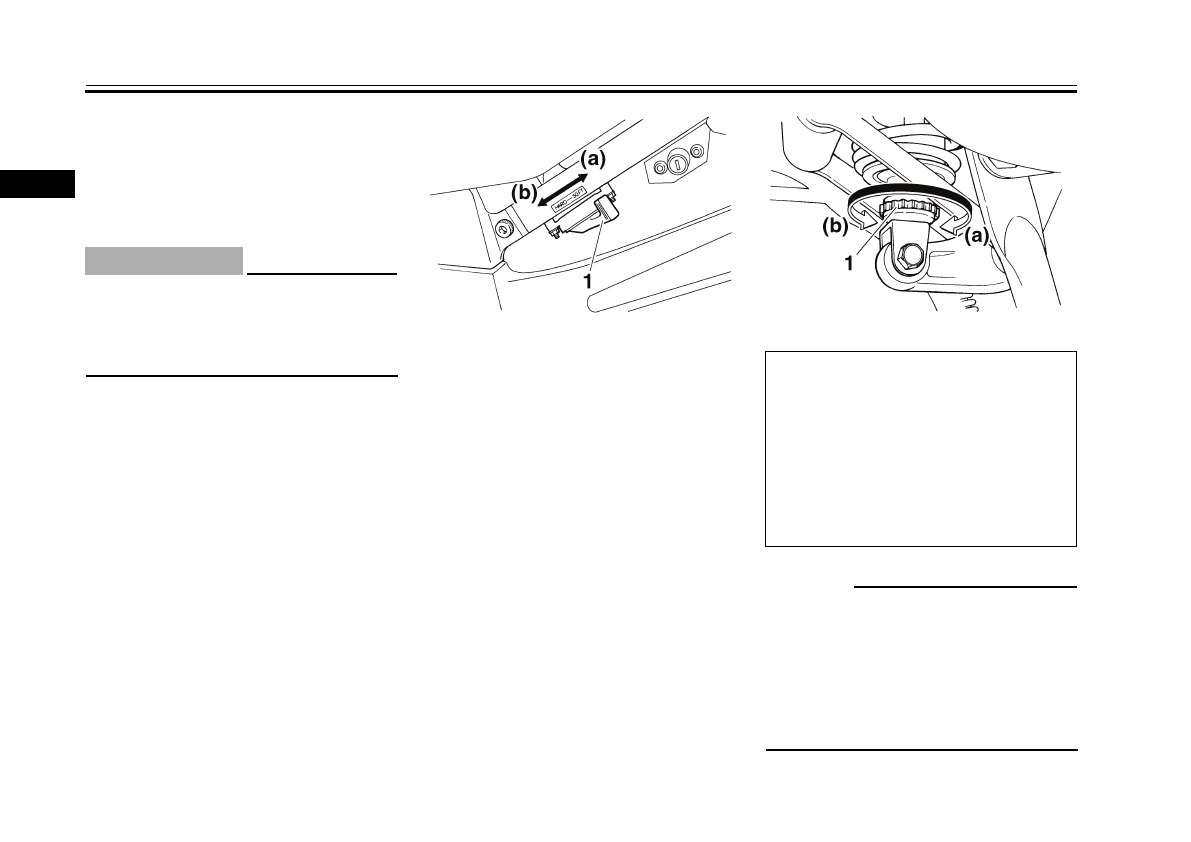

Предварительное сжатие пружины

Для езды на мотоцикле в одиночку перемещайте
регулирующий рычаг в направлении (а). Для езды с
пассажиром перемещайте рычаг в направлении (b).

1.  Рычаг регулировки предварительного сжатия пружины

Ход отбоя

Для увеличения усилия отбоя и, таким образом,
увеличения жесткости отбоя поворачивайте регуля-
тор хода отбоя в направлении (а). Для уменьшения
усилия отбоя и уменьшения жесткости отбоя пово-
рачивайте регулятор хода отбоя в направлении (b).

1.  Регулятор хода отбоя

Настройки хода отбоя:

Минимум (мягкая настройка):

20 щелчков в направлении (b)*

Стандарт:

12 щелчков в направлении (b)*

Максимум (жесткая настройка):

3 щелчка в направлении (b)

* От положения регулятора, полностью за-
крученного в направлении (а)

ПРИМЕЧАНИЕ

Для достижения максимальной точности при на-
стройке рекомендуется подсчитать реальное об-
щее количество щелчков механизма регулировки.
Общее количество щелчков при настройке отбоя
может отличаться от приведенных выше значений
по причине некоторых отклонений, неизбежных
в процессе производства.
