3-27

3

ФУНКЦИИ ПРИБОРОВ, АГРЕГАТОВ И ОРГАНОВ УПРАВЛЕНИЯ

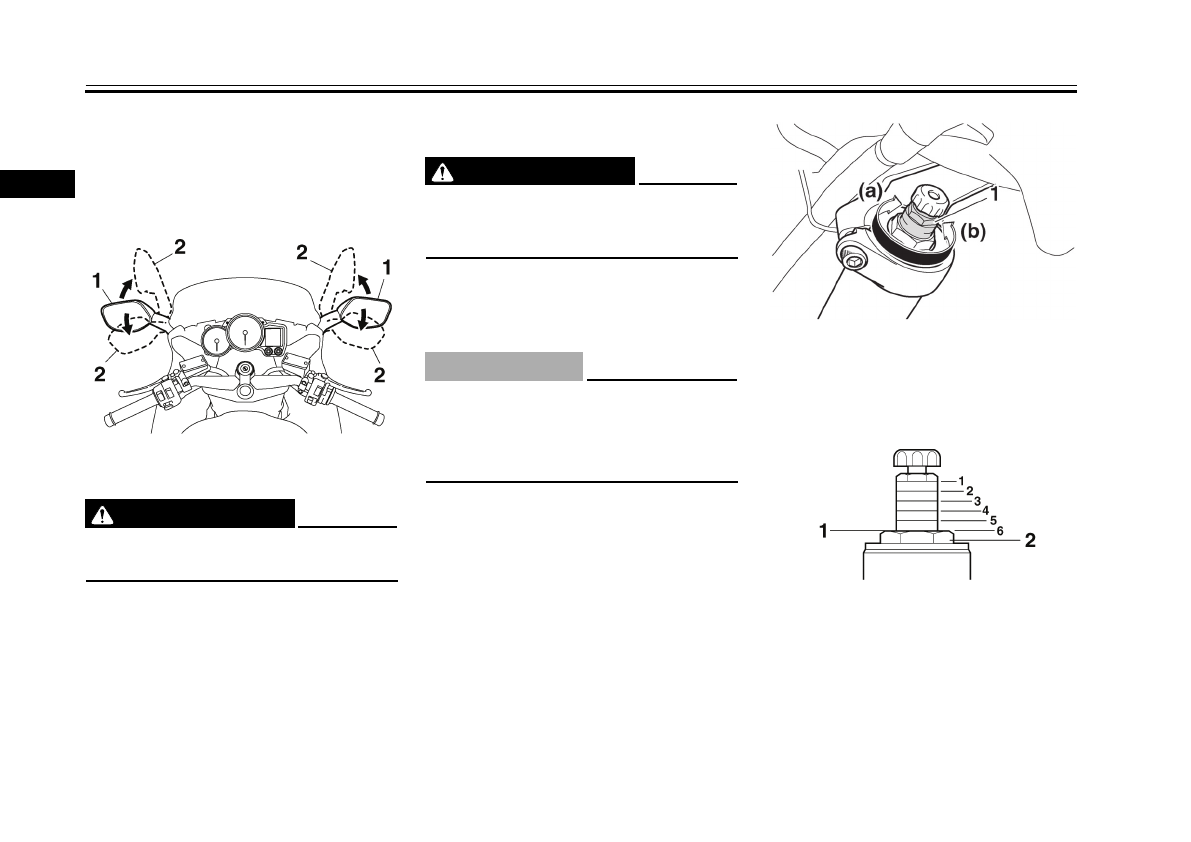

Зеркала заднего вида

Зеркала заднего вида на этом мотоцикле можно
складывать вперед или назад при парковке в уз-
ких местах. Перед поездками возвращайте зеркала
в первоначальное положение.

1. Нормальное

положение

2.  Положение при парковке

ПРЕДОСТЕРЕЖЕНИЕ

Обязательно возвращайте зеркала заднего вида
в первоначальное положение перед поездками.

Регулировка передней вилки

ПРЕДОСТЕРЕЖЕНИЕ

Всегда настраивайте оба пера вилки одинаково,
в противном случае могут ухудшиться управляе-
мость и устойчивость мотоцикла.

Передняя вилка оборудована болтами регулировки
предварительного сжатия пружины, регуляторами
хода отбоя и винтами регулировки хода сжатия.

ПРЕДУПРЕЖДЕНИЕ

Во избежание повреждения механизма не пытай-
тесь поворачивать регулирующие элементы за
пределы максимальных или минимальных значе-
ний настройки.

Предварительное сжатие пружины

Для увеличения предварительного сжатия пружи-
ны и, таким образом, увеличения жесткости под-
вески поворачивайте регулирующий болт на обоих
перьях вилки в направлении (а). Для уменьшения
предварительного сжатия пружины и уменьшения
жесткости подвески поворачивайте регулировоч-
ный болт в направлении (b).

1.  Болт регулировки предварительного сжатия пружины

Совместите соответствующую канавку регулиро-
вочного механизма с верхней кромкой болта верх-
ней крышки пера.

1. Текущая

настройка

2.  Болт крышки пера передней вилки
