6-13
6
ПЕРИОДИЧЕСКОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И РЕГУЛИРОВКИ

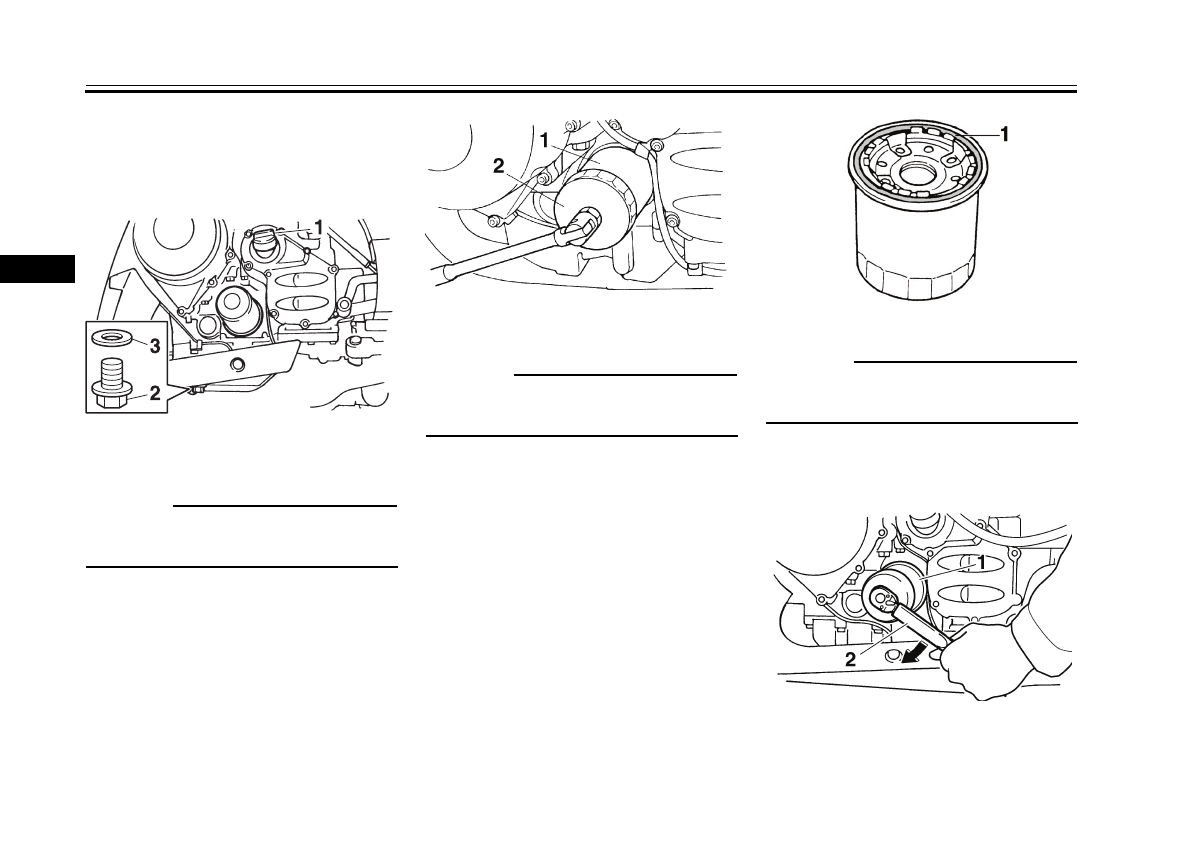

4. Для слива масла из картера двигателя вы-
крутите пробку маслозаливной горловины,
болт для слива моторного масла и удалите
уплотнительную шайбу.
1. Пробка маслозаливной горловины
2. Болт для слива моторного масла
3. Уплотнительная
шайба
ПРИМЕЧАНИЕ
Пропустите шаги 5–7, если не планируете менять
фильтрующий патрон масляного фильтра.
5. Снимите фильтрующий патрон масляного
фильтра при помощи ключа для масляных
фильтров.
1. Фильтрующий патрон масляного фильтра
2. Ключ для масляных фильтров
ПРИМЕЧАНИЕ
Ключ для масляных фильтров можно приобрести
у дилера Yamaha.
6. Нанесите тонкий слой чистого моторного
масла на кольцевой уплотнитель нового
фильтрующего патрона масляного фильтра.
1. Кольцевой
уплотнитель
ПРИМЕЧАНИЕ
Убедитесь, что кольцевой уплотнитель установлен
правильно.
7. Установите новый фильтрующий патрон
масляного фильтра и затяните его с ука-
занным крутящим моментом динамоме-
трическим ключом.
1. Фильтрующий патрон масляного фильтра
2. Динамометрический
ключ
