2. Регулировка зазора конической

зубчатой передачи вала привода

фрез/колес (Рис. 22)

1)   Если  боковой  зазор  зубчатой  пере

-

дачи  Δ<0,05,  необходимо  увеличить

зазор,  увеличив  регулировочную

прокладку  I,  и  изменить  положение:

вулканизированной  бумаги  II  и  регу

-

лировочной прокладки III для обеспе

-

чения  осевого  люфта  передачи  ІІ  на

уровне 0,05-0,15.

2)  Если боковой зазор зубчатой переда

-

чи Δ>0,3,  следует  уменьшить  регули

-

ровочную  прокладку  I,  одновременно

обеспечивая  осевой  люфт  передачи

II  на  уровне  0,05-0,15,  или  увеличить

регулировочную  прокладку  II  и  обе

-

спечить  осевой  люфт  передачи  I  на

уровне 0,05-0,15.

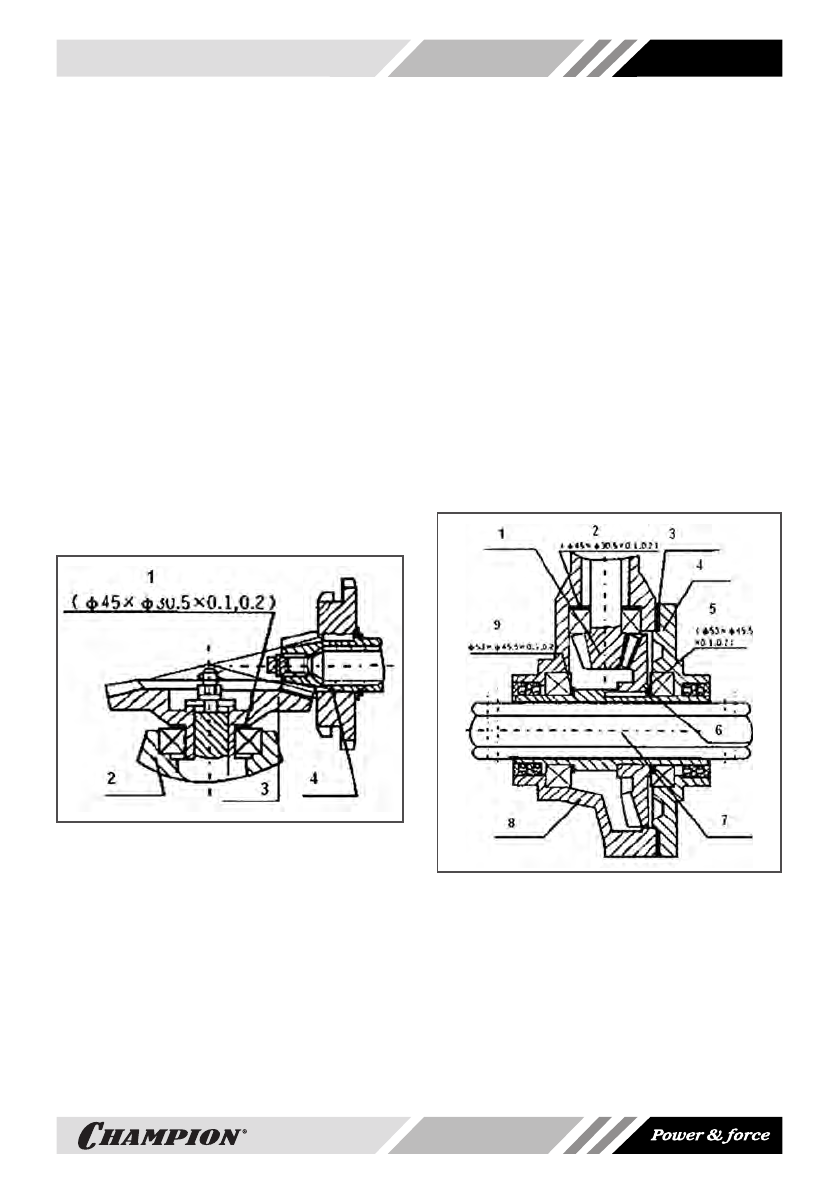

Рис. 22. Структурная схема конической

зубчатой передачи вала привода

1. Шестерня I

2. Регулировочная прокладка II

3. Вулканизированная бумага II

4. Верхняя крышка

5. Регулировочная прокладка III

6. Шестерня II

7. Шестигранный вал

8. Выходная коробка

9. Регулировочная прокладка I

РЕГУЛИРОВКА ЗАЗОРОВ

КОНИЧЕСКОЙ ЗУБЧАТОЙ

ПЕРЕДАЧИ

При  обнаружении  ненормальной  пере

-

дачи  поступательного  движения  короб

-

кой  передачи  или  ненормального  звука

остановите мотоблок и выполните следу

-

ющие операции:

1. Регулировка зазора конической

зубчатой передачи в картере коробки

передач (Рис.21)

1)  Если боковой зазор зубчатой переда

-

чи Δ<0,05, необходимо подложить не

-

много вулканизированной бумаги для

увеличения  зазора  между  шестерня

-

ми редуктора и коробки передач.

2)  Если  боковой  зазор  зубчатой  пере

-

дачи Δ>0,3, следует уменьшить зазор

между подшипником и валом переда

-

чи II до 0,05-0,10.

 Рис. 21. Структурная схема конической

зубчатой передачи

1. Регулировочная прокладка

2. Корпус редуктора 3. Шестерня II

4. Шестерня I
