12

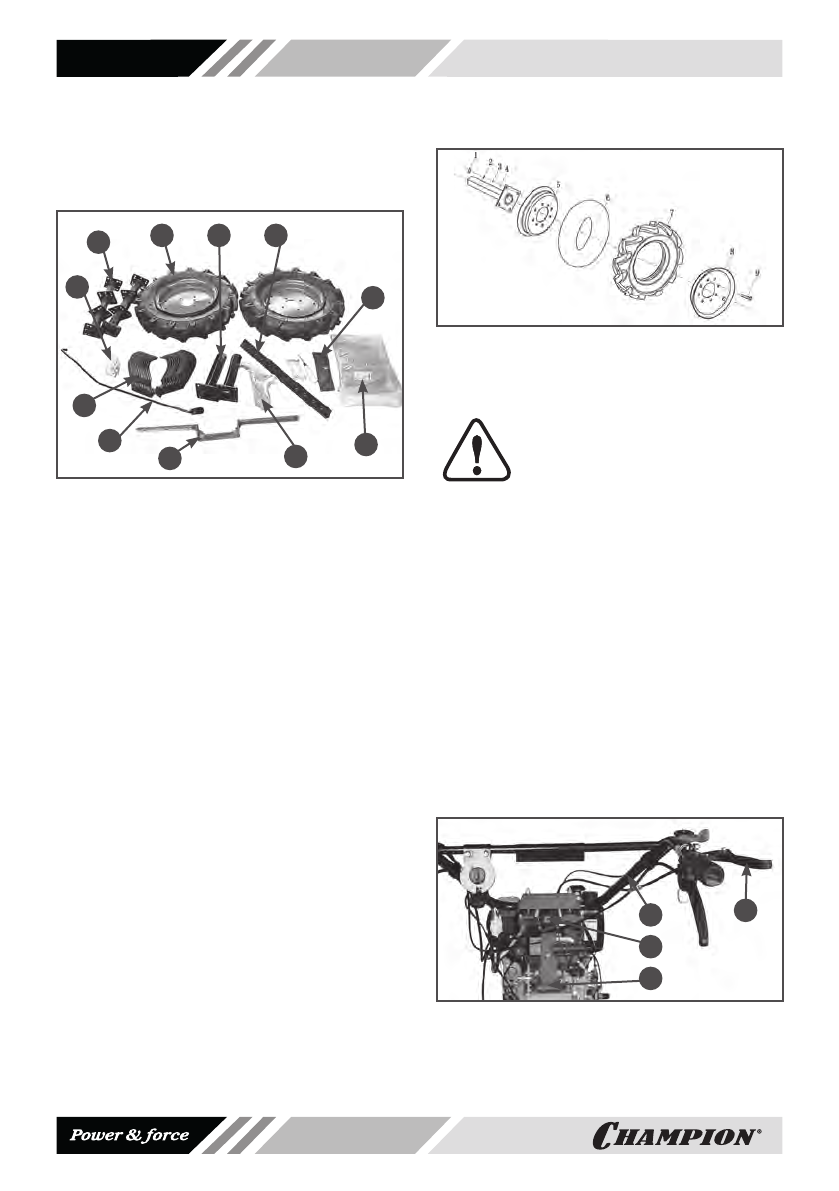

8. СБОРКА
Комплектность
мотоблока
состоит
из
собственно
устройства
и
принадлежно
-
стей к нему (Рис. 2).
2
5
6
7
8
9
10
11
1
4
3
Рис.2 Комплектность мотоблока
1.Планка крепления защитных крыльев
2. Рычаг переключения передач 3.Ножи
фрез 4. Комплект крепежа 5. Оси фрез с
кронштейнами крепления ножей 6. Колеса
7. Оси колес 8. Сошник 9. Инструмент
10. Защитные крылья
1
1. Сцепной кронштейн
Для сборки мотоблока необходимо
выполнить ряд операций:
1.
Установите
камеры
в
покрышки
и
смонтируйте диски.
2.
Накачайте
шины
давлением
0,12-
0,18 МПа (1,2-1,8 кг/см²).
3.
Вставьте
шестигранный
вал
в
шести
-
гранное
отверстие
на
нижней
части
редуктора изделия.
4.
Установите
стопорные
накладки
на
шестигранный
вал,
закрепите
с
помо
-
щью
винтов
М6Х16
и
убедитесь,
что
шестигранный
вал
не
движется
в
осе
-
вом направлении.
5.
Установите
оси
колес
на
диски
с
по
-
мощью крепежа (Рис. 3).
6.
Установите
колеса
на
выходной
вал
редуктора.
Перед
установкой
на
вал
нанесите густую консистентную смаз
-
ку.
Вставьте
в
отверстия
осей
пальцы
и зафиксируйте шплинтами.
Рис. 3 Установка колеса на мотоблок
1.Гайка 2.Гровер-шайба 3.Шайба
4.Ось колеса 5,8 Диски 6.Камера
7.Покрышка 9.Болт
ВНИМАНИЕ!
При
установке
колеса
нужно
ориентироваться
на
изобра
-
жение
стрелки
на
боковине
шины,
которое
показывает
направле
-
ние
вращения
шины,
при
котором
про
-
тектор
обеспечивает
наибольшее
тя
-
говое усилие колеса.
7.
Установите
стояночную
опору
мото
-
блока (1) Рис.1.
8.
Установите
правое
и
левое
защитное
крыло,
используя
болты
из
комплекта
крепежа.
9.
Установите
рабочие
рукоятки
4
на
опору
3
рукояток
мотоблока
(Рис.
4).
Отрегулируйте
положение
рукояток
по
высоте
(рычагом
регулировки
вы
-
соты
1)
и
углу
поворота
(рычагом
ре
-
гулировки угла 2).
1
4
2
3
Рис.4 Установка рабочих рукояток
1. Рычаг регулировки высоты
2. Рычаг регулировки угла поворота
3. Опора рукояток 4. Рабочие рукоятки
