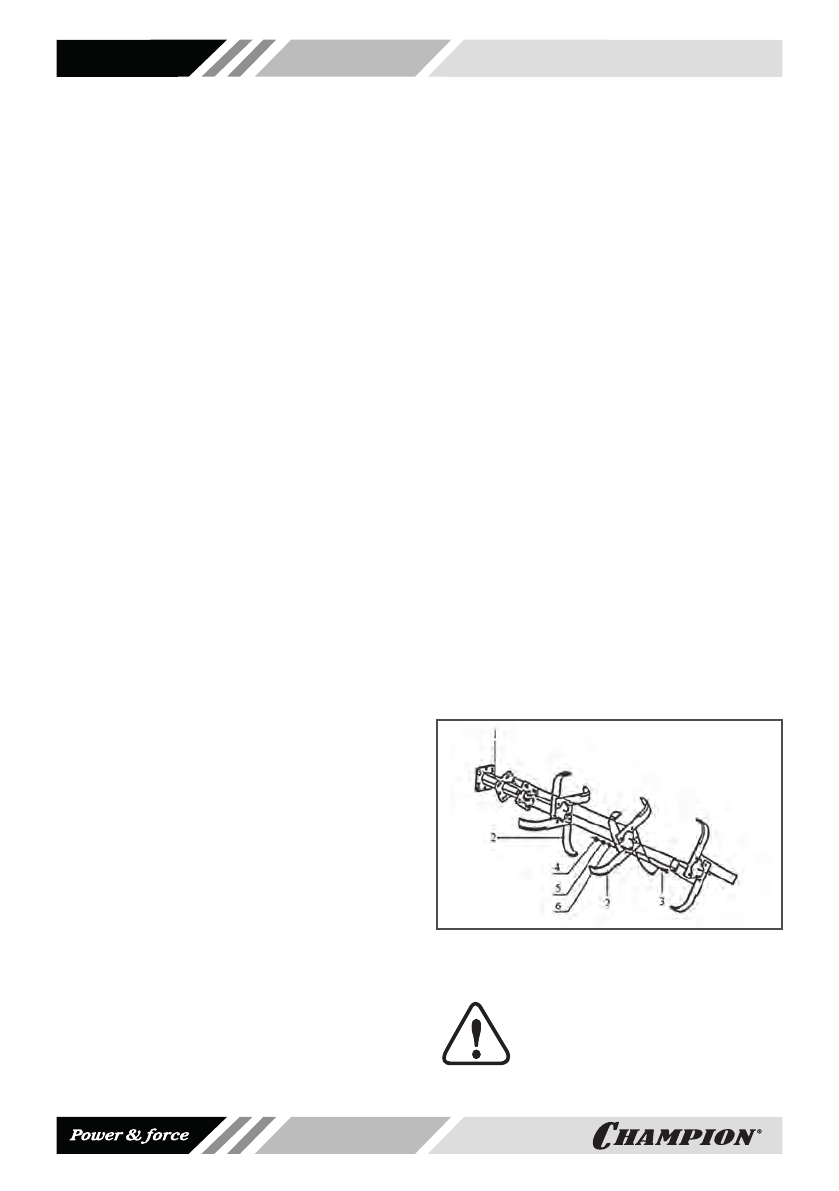

14

РЕГУЛИРОВКА ТРОСА РЕВЕРСА

Измерьте  свободный  ход  рычага  ревер

-

са  (также,  как  для  рычага  сцепления).

Свободный  ход  должен  быть  3-8  мм  на

конце рычага.

Примечание:

1.    Окончательная  проверка  реверса

производится  после  проверки  рабо

-

тоспособности  мотоблока.  Для  этого

запустите  двигатель,  нажмите  на

рычаг  сцепления,  нажмите  на  рычаг

реверса  и,  соблюдая  максимальную

осторожность,  плавно  отпустите

рычаг  сцепления.  Мотоблок  должен

начать движение назад.

2.



Включение  и  отключение  реверса

необходимо производить только после

отключения сцепления.

УСТАНОВКА  АККУМУЛЯТОРА

Убедитесь в отсутствии внешних повреж

-

дений (трещин, сколов и т.п.).



я

с

т

е

у

д

н

е

м

о

к

е

р



м

е

и

н

а

в

о

з

ь

л

о

п

с

и



д

е

р

е

П

зарядить аккумулятор в течение

12

 часов.

Для установки аккумулятора на мотоблок

необходимо сделать следующее:

1.  Установите аккумулятор на площадку

и закрепите кронштейнами.

2.  Подключите

«+»

 провод к клемме ак

-

кумулятора.

3.  Подключите

«+»

  провод  от  замка  за

-

жигания к клемме электростартера.

4.  Подключите

«+»

  провод  от  аккумуля

-

тора к клемме электростартера.

5.  Подключите

«-»

  провод  к  клемме  ак

-

кумулятора.

6.  Подключите

«-»

  провод  на  корпус

двигателя.

СБОРКА ФРЕЗ

Вместо колес  на мотоблок можно устано

-

вить фрезы (входят в комплект поставки).

Фрезы используются вместе с сошником.

Сошник обеспечивает различную глубину

обработки почвы. Если Вы устанавливае

-

те  сошник  слишком  глубоко  в  почву,  дви

-

жение  мотоблока  замедлится,  и  глубина

культивирования  увеличится.  Поднимая

сошник,  Вы  увеличите  скорость,  но  куль

-

тивирование будет более поверхностное.

Правильная  установка  глубины  сошника

зависит от состава почвы.
В  случае  возникновения  необходимости

использования  фрез,  демонтируйте  ко

-

леса,  прикрепите  шестигранные  пере

-

ходники  с  обоих  концов  шестиугольного

вала рабочей части и прикрепите их бол

-

тами М8×55.

1.  Установить  ножи  фрез  на  кронштей

-

ны  осей  фрез  (ножи  должны  быть

установлены лезвием по ходу культи

-

вации) Рис. 7.

2.  Закрепить  ножи  на  кронштейне  при

помощи гаек  и шайб.

3.  Повторить  операции  1,2  на  других

кронштейнах.

4.  Установить  фрезы  на  выходной  вал

редуктора,  закрепить  пальцами  и

шплинтами.

В целях обеспечении безопасности уста

-

новите  правое  и левое  защитное  крыло.

Глубина  культивации  может  изменяться

посредством регулировки высоты сошни

-

ка, выбора скорости и угла атаки.

Рис.7 Сборка фрез

1. Ось фрезы 2. Ножи фрезы 3. Болт 4. Гайка

5. Пружинная шайба 6. Шайба

ВНИМАНИЕ!

Запрещается



устанавливать

дополнительное



рабочее



обору

-

дование



диаметром



более

  300

мм и



шириной



захвата более

 1100

мм
