ПРИНЦИП РАБОТЫ МОТОБЛОКА
Принцип работы мотоблока заключается в
следующем: вращение коленчатого вала
двигателя через первичный и вторичный
валы коробки передач передается на ве-
дущую шестерню редуктора. Изменение
направления вращения ведомого вала
редуктора происходит при переключе-
нии рычага передач в положение вперед,
либо рычага реверса назад. При этом в
зацепление с шестерней ведущего вала
редуктора вступают шестерни переднего
или заднего хода редуктора. Ведомый вал
редуктора приводит в действие колеса
или фрезы мотоблока.
7. ОСНОВНЫЕ УЗЛЫ
И ОРГАНЫ УПРАВЛЕНИЯ
Расположение основных узлов и органов управления мотоблока представлено на
Рис.1.

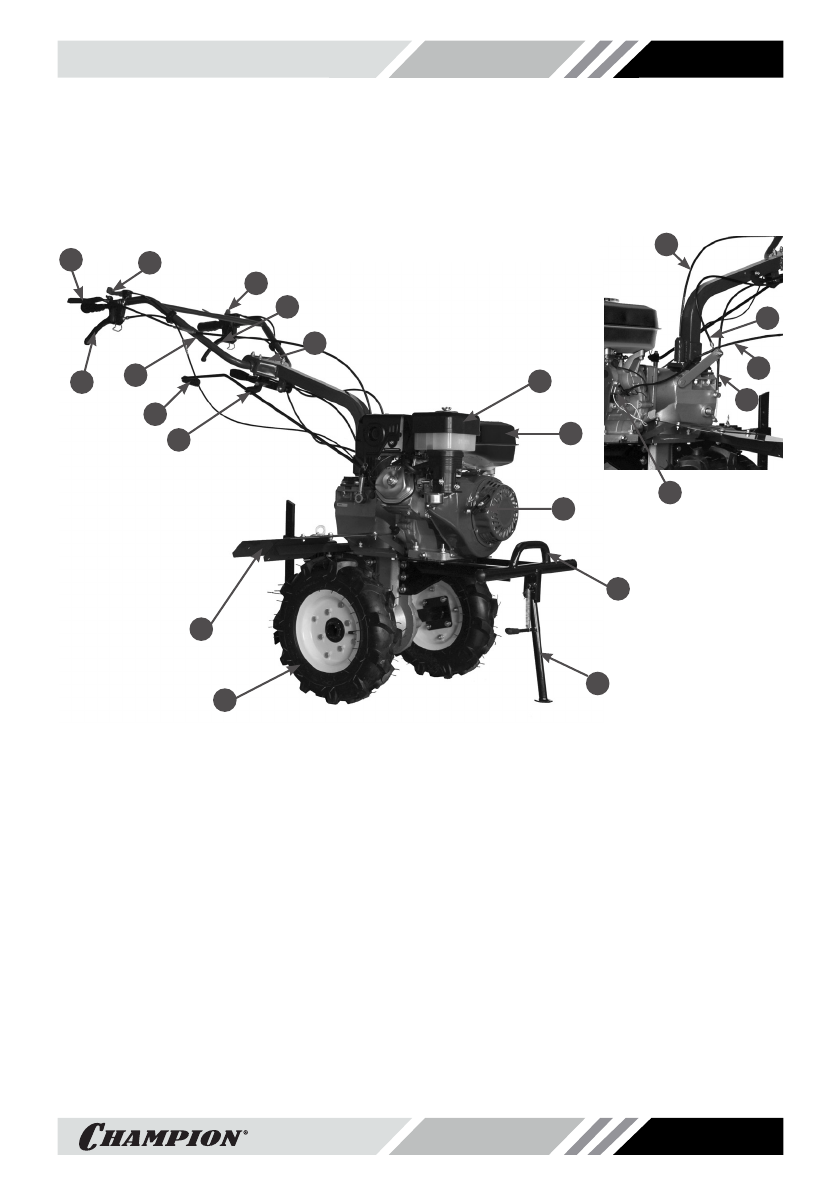

Рис.1 Расположение основных узлов и органов управления
1. Стояночная опора
2. Транспортная рукоятка
3. Колеса
4. Стартер
5. Защитное крыло
6. Воздушный фильтр
7. Ручка регулировки высоты
рабочих рукояток
8. Рабочие рукоятки
9. Рычаг реверса
10. Рычаг регулировки угла
поворота рукояток
11. Рычаг переключения передач
12. Выключатель зажигания
13. Рычаг сцепления
14. Защитный кожух
15. Топливный бак
16. Датчик уровня масла
17. Трос газа
18. Трос реверса
19. Трос сцепления
20. Провод выключения
зажигания
21. Рычаг газа
1
2
3
4
5
6
7
8
9
11
13
14
17
18
20
16
12
15
10
19
21
