мите  шайбу  5  и  крышку  воздушного

фильтра 3 (Рис. 22).

2.  Снимите опору воздушного фильтра 2

и  слейте  из  нее  отработанное  масло

(Рис. 22). Произведите очистку опоры

воздушного фильтра.

3.  Извлеките  из  крышки  воздушного

фильтра  поролоновый  фильтрующий

элемент  4  и  проверьте  его  целост-

ность  и  чистоту  (Рис.  22).  При  обна-

ружении  повреждений  поролоновый

фильтрующий  элемент  необходимо

заменить.

4.  Поролоновый  фильтрующий  элемент

4 промойте теплым мыльным раство-

ром  или  раствором  не  горючей  жид-

кости и, не выкручивая фильтрующий

элемент,  тщательно  его  отожмите  и

просушите.

1

2

3

5

4

6

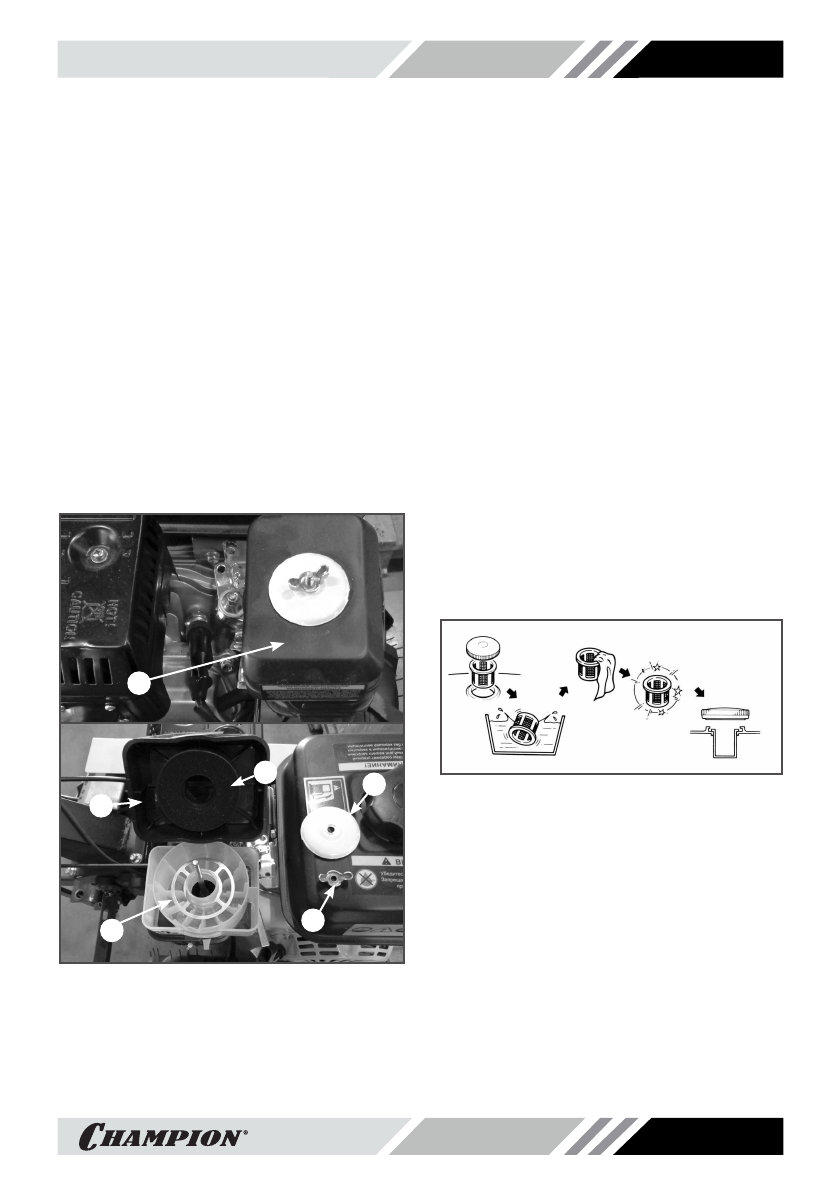

Рис. 22 Устройство воздушного фильтра

1. Фильтр воздушный в сборе

2. Опора воздушного фильтра

3. Крышка воздушного фильтра

4. Элемент фильтрующий поролоновый

5. Шайба

6. Гайка барашковая

5.  Установите опору 2 воздушного филь-

тра  на  место  и  залейте  в  неё  чистое

моторное  масло  до  верхней  отметки

«OIL  LEVEL»  на  ее  корпусе  (около

100 мл).

6.  Смочите  поролоновый  фильтрующий

элемент  специальным  или  чистым

моторным  маслом  и,  не  выкручивая

фильтрующий  элемент,  отожмите  из-

лишки масла.

7.  Установите  на  место  поролоновый

фильтрующий элемент.

8.  Установите крышку воздушного филь-

тра,  шайбу  и  закрутите  барашковую

гайку.

ОБСЛУЖИВАНИЕ ФИЛЬТРА

БЕНЗОБАКА

Открутите  крышку  бензобака  (Рис.23)

и  снимите  сетчатый  пластмассовый

фильтр,  расположенный  под  крышкой

бензобака.  Удалите  частицы  грязи,  про-

мойте фильтр и установите его на место.

Закройте плотно крышку бензобака.

Рис.23 Обслуживание фильтра бензобака

ОБСЛУЖИВАНИЯ ФИЛЬТРА

ОТСТОЙНИКА КАРБЮРАТОРА

1.  Установите рычаг топливного крана в

положение «ЗАКРЫТО» (Рис. 24).

2.  Установите под карбюратор подходя-

щую емкость.

3.  Открутите  сливной  болт  и  слейте  то-

пливо из отстойника карбюратора.

4.  Открутите  стакан  отстойника  и  про-

мойте его.

5.  Закрутите  стакан  отстойника  и  слив-

ной болт.
