16

16

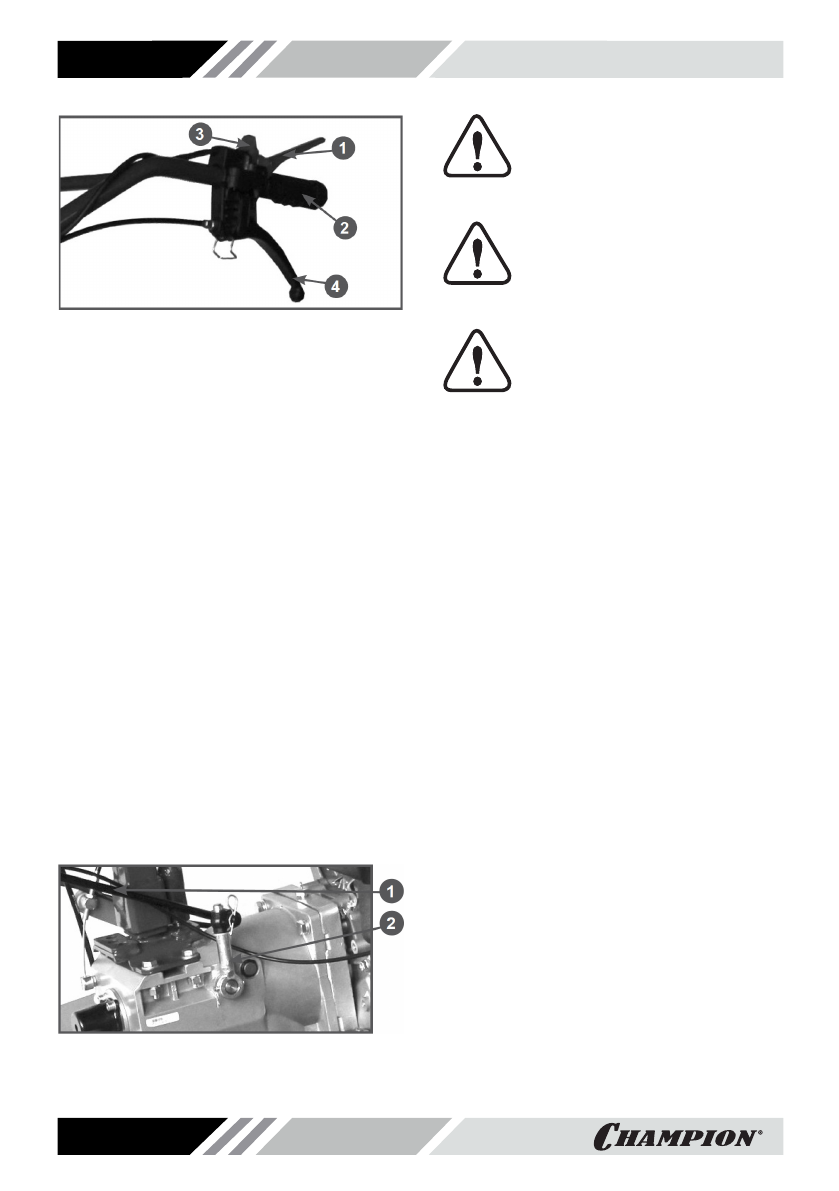

Рис.11 Левая рабочая рукоятка

1. Рычаг выключения двигателя

2. Ручка рабочей рукоятки

3. Фиксатор выключателя 4. Рычаг сцепления

Для остановки двигателя культиватора в нор-

мальном  рабочем  режиме  необходи-мо  вы-

полнять следующие действия:
1.  Переведите рычаг газа в режим холосто-

го  хода  и  дайте  двигателю  поработать

примерно  1  минуту.  Не  глушите  двига-

тель сразу, так как это может привести к

резкому повышению температуры и, как

следствие, к выходу его из строя.

2.  Переведите  выключатель  зажигания  в

положение OFF(Выкл.).

3.  Закройте рычаг топливного крана.

УПРАВЛЕНИЕ МОТОБЛОКОМ

Мотоблок имеет три скорости передвижения,

две вперед, одну назад.
Номинальная  скорость  мотоблока  на  коле-

сах на первой передней передаче до 5 км/ч,

на второй – до 10 км/ч. Номинальная грузо-

подъемность 250 кг.
Расположение  коробки  передач  указано  на

Рис.12.

Рис. 12 Коробка передач мотоблока

1. Рычаг переключения передач

2. Тяга переключения

ВНИМАНИЕ!

Перед  переключением  пере-

дачи  необходимо  рычаг  газа

перевести  в  режим  холостого

хода двигателя.

ВНИМАНИЕ!

Перед  переключением  пере-

дачи  необходимо  каждый  раз

полностью  нажимать  на  ры-

чаг включения сцепления.

ВНИМАНИЕ!

Включение  реверса,  а  также

переключение  передач  необхо-

димо  включать  только  после

полной  остановки  вращения  фрез  или

колес.

Переключение передач:

1.  Исходное положение рычаг переклю-

чения  передач  в  нейтральном  поло-

жении (0).

2.  Переведите рычаг газа в режим холо-

стого хода.

3.  Нажмите на рычаг сцепления и пере-

ведите  рычаг  переключения  передач

в требуемое положение.

4.  Отпустите рычаг сцепления.
5.  Если  рычаг  переключения  передач

не  перемещается  в  желаемое  поло-

жение,  выжмите  рычаг  сцепления  и

слегка  переместите  мотоблок,  чтобы

вернуть передачи в исходное положе-

ние.

Рычагом газа 1 (Рис. 13) регулируйте ско-

рость движения мотоблока

Включение реверса:

1.  Исходное положение рычаг переклю-

чения  передач  в  нейтральном  поло-

жении (0).

2.  Переведите рычаг газа в режим холо-

стого хода.

3.  Нажмите на рычаг сцепления.
4.  Нажмите на рычаг реверса 3 (Рис.13).
5.  Отпустите рычаг сцепления.
Для изменения направления движения
