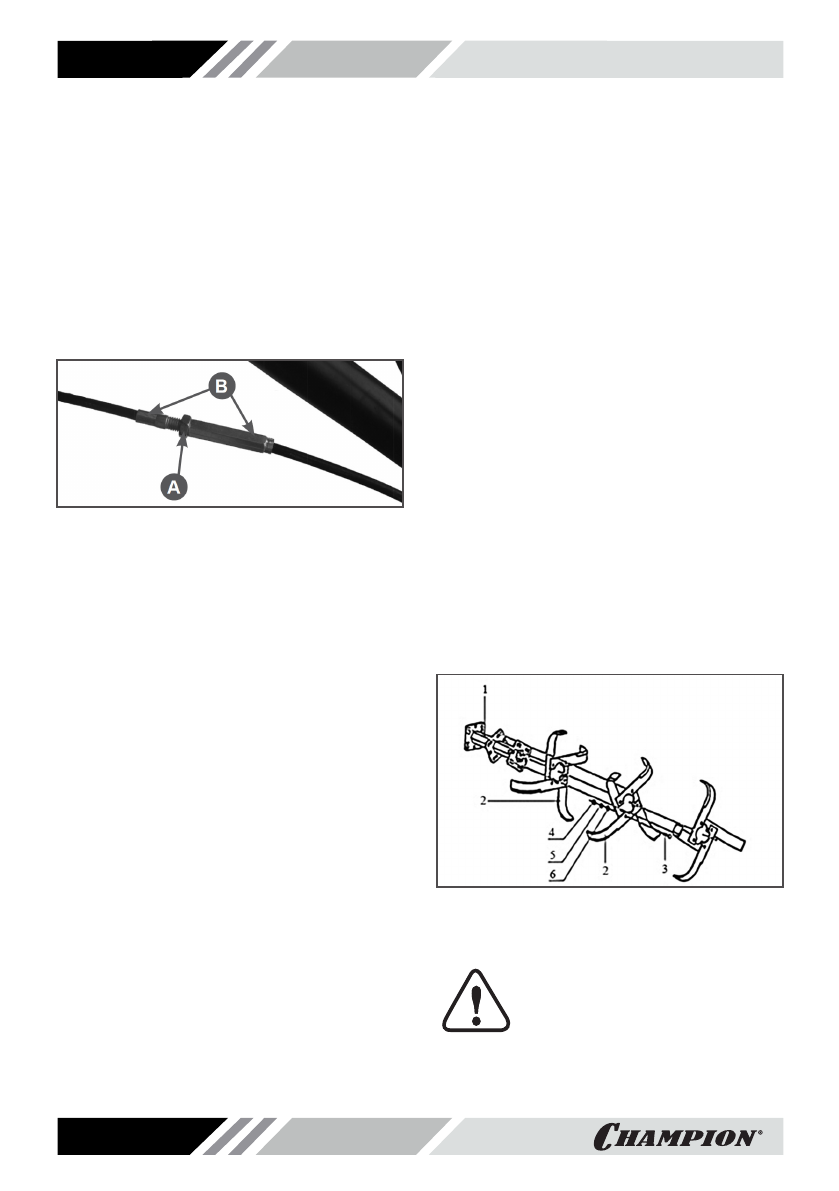

12

Запрещается  снимать  сцепление,  если

у  вас  нет  специальных  навыков  и  знаний,

в противном случае, можно повредить сце

-

пление и сам мотоблок.

РЕГУЛИРОВКА ТРОСА ГАЗА

Для удлинения троса необходимо ослабить

контргайку (А) и раскрутить соединительную

муфту  троса  (В).  Для  того  чтобы  укоротить

трос,  соединительную  муфту  необходимо

закрутить.  После  установки  нужной  дли

-

ны  троса,  необходимо  затянуть  контргайку

(Рис.6).

Рис. 6 Регулировка длины троса

РЕГУЛИРОВКА ТРОСА РЕВЕРСА

При  обнаружении  неисправности  заднего

хода  мотоблока  необходимо  отрегулиро

-

вать трос реверса (См. раздел «Регулиров

-

ка троса сцепления»).

Примечание:

1.  Нажмите  на  рычаг  реверса  9  (Рис.1)

и  отпустите  его  2-3  раза,  чтобы  вклю

-

чить передачу. Если включить передачу

не  получается,  изменяйте  положение

рычага, пока передача не включится,

2.  Во время движения мотоблока отпусти

-

те рычаг реверса: реверсный механизм

должен вернуться в первоначальное по

-

ложение  без  появления  ненормального

звука  в  коробке  передач,  в  противном

случае  может  произойти  повреждение

шестерен.

СБОРКА ФРЕЗ

Вместо  колес  на  мотоблок  можно  устано

-

вить  фрезы  (входят  в  комплект  поставки).

Фрезы используются вместе с сошником.

Сошник  обеспечивает  различную  глубину

обработки  почвы.  Если  Вы  устанавливаете

сошник слишком глубоко в почву, движение

мотоблока замедлится, и глубина культиви

-

рования увеличится. Поднимая сошник, Вы

увеличите скорость, но культивирование бу

-

дет более поверхностное. Правильная уста

-

новка глубины сошника зависит от состава

почвы.

В  случае  возникновения  необходимости

использования  фрез,  демонтируйте  коле

-

са,  прикрепите  шестигранные  переходники

с  обоих  концов  шестиугольного  вала  рабо

-

чей части и прикрепите их болтами М8×55.

1.  Установите  ножи  фрез  на  кронштейны

осей фрез (ножи должны быть установ

-

лены лезвием по ходу культивации) Рис.

7.

2.  Закрепите  ножи  на  кронштейне  при  по

-

мощи гаек и шайб.

3.  Повторите  операции  1,2  на  других

кронштейнах.

4.  Установите  фрезы  на  выходной

вал  редуктора,  закрепите  пальцами

и шплинтами.

В  целях  обеспечении  безопасности  при

-

крепите  правый  и  левый  защитные  щитки.

Глубина  культивации  может  изменяться

посредством регулировки высоты сошника,

выбора скорости и угла атаки.

Рис.7 Сборка фрез

1. Ось фрезы 2. Ножи фрезы 3. Болт 4. Гайка

5. Пружинная шайба 6. Шайба

ВНИМАНИЕ!

Запрещается  устанавливать

дополнительное  рабочее  обору

-

дование  диаметром  более  300

мм и шириной захвата более 1100 мм.
