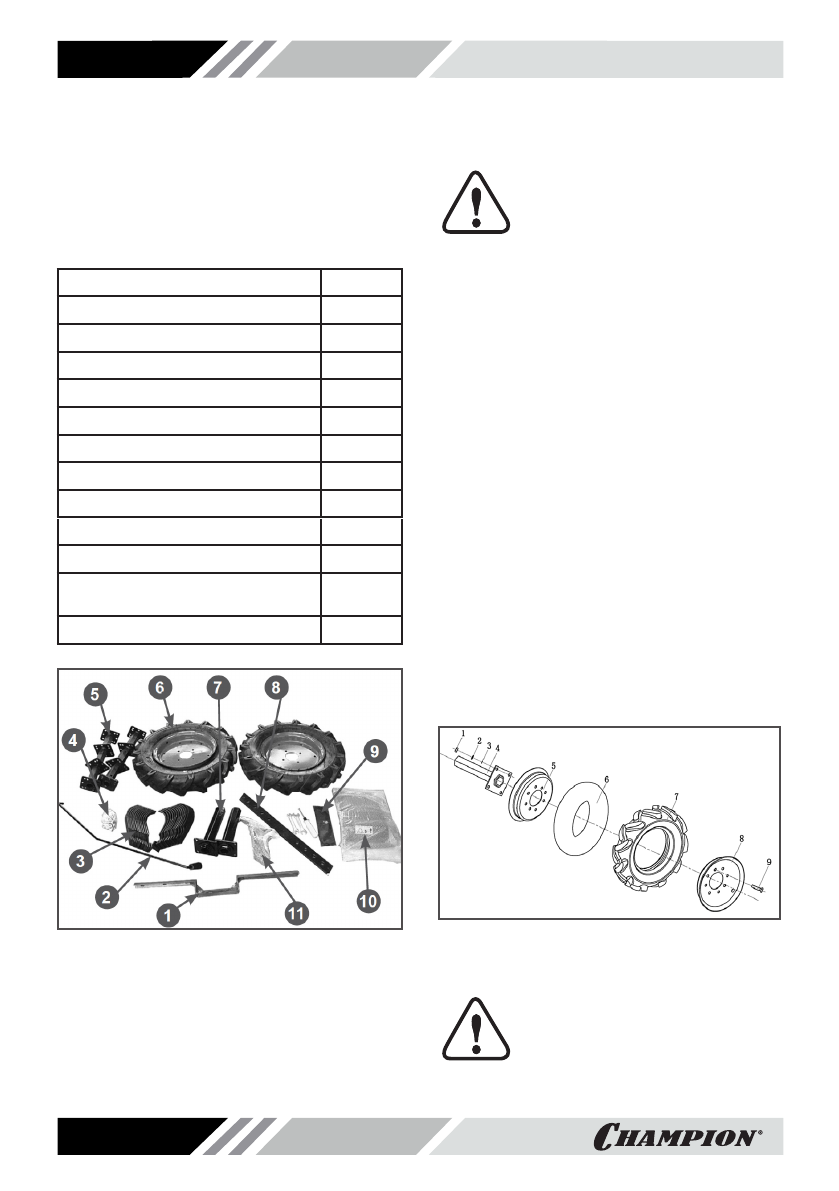

8. СБОРКА

КОМПЛЕКТНОСТЬ

Комплектность  мотоблока  приведена  в  Та

-

блице 1 и на Рис. 2.

Таблица 1. Комплектность мотоблока

Наименование

Кол-во

Мотокультиватор

1 шт.

Лезвия фрез

1 к-т

Ось фрезы

2 шт.

Покрышка колеса с камерой

2 шт.

Диск колеса

4 шт.

Ось колеса

2 шт.

Крылья боковые

1 к-т

Сошник

1 шт.

Кронштейн сошника

1 шт.

Кожух защитный ремня

1 шт.

Комплект крепежа, инструментов

и принадлежностей

1 к-т

Руководство по эксплуатации

1 шт.

Рис.2 Комплектация мотоблока

1.Планка крепления защитных крыльев 2. Рычаг

переключения передач 3.Ножи фрез 4. Комплект

крепежа 5. Оси фрез с кронштейнами крепления

ножей 6. Колеса 7. Оси колес 8. Сошник

9. Инструмент 10. Защитные крылья 11. Сцепной

кронштейн

ВНИМАНИЕ!

Производитель  оставляет  за

собой  право  без  предваритель

-

ного уведомления вносить изме

-

нения в комплектность.

Для сборки мотоблока необходимо

выполнить ряд операций:

1.  Установите камеры в покрышки и смон

-

тируйте диски.

2.  Накачайте  шины  давлением  0,12-0,18

МПа (1,2-1,8 кгс/см²).

3.   Вставьте  шестигранный  вал  в  шести

-

гранное  отверстие  на  нижней  части

редуктора изделия.

4.  Установите  стопорные  накладки  на  ше

-

стигранный  вал,  закрепите  с  помощью

винтов  М6Х16  и  убедитесь,  что  ше

-

стигранный  вал  не  движется  в  осевом

направлении.

5.  Установите  оси  колес  на  диски  с  помо

-

щью крепежа (Рис. 3).

6.   Установите  колеса  на  выходной  вал

редуктора.  Перед  установкой  на  вал

нанесите  густую  консистентную  смазку.

Вставьте в отверстия осей пальцы и за

-

фиксируйте шплинтами.

Рис. 3 Установка колеса на мотоблок 1.Гайка 2.Гровер-

шайба 3.Шайба 4.Ось колеса 5,8 Диски 6.Камера

7.Покрышка 9.Болт

ВНИМАНИЕ!

При установке колеса нужно ори

-

ентироваться  на  изображение

стрелки  на  боковине  шины,  ко

-

торое показывает направление вращения
