PУCCKИЙ

- Rus-5 -

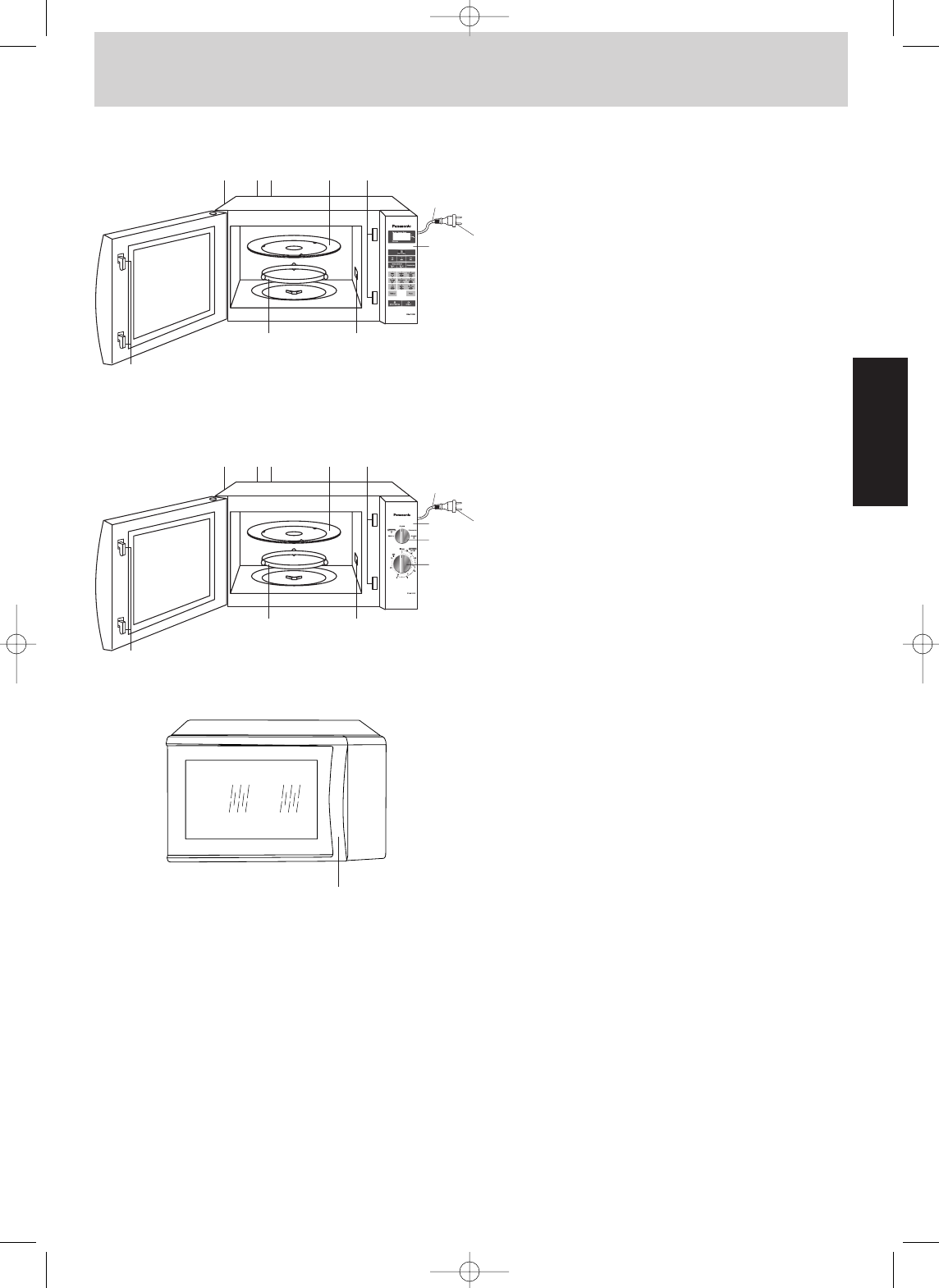

Принципиальная схема устройства

1

1

Смотровое окно печи

2

2

Система блокировки дверцы

3

3

Ручка открывания дверцы

Потяните, чтобы открыть дверь. Открытие дверцы
во время приготовления приведет к остановке
процесса, но программа сохранится. Открытие
дверцы во время приготовления - это совершенно
безопасно в плане воздействия микроволн.
Для моделей NN-ST340W, приготовление
возобновляется после закрытия дверцы и нажатия
клавиши

Старт

.

4

4

Панель управления

5

5

Стеклянный поворотный стол

а) Не включайте печь, если внутри не установлено

роликовое кольцо и поворотный стол.

б) Используйте только специально

предназначенный для данной печи поворотный
стол.

в) Прежде чем мыть или чистить поворотный стол,

дайте ему остынуть.

г) Не помещайте продукты непосредственно на

поворотный стол. Пища должна готовиться в
специальной посуде, предназначенной для
микроволновой печи, или на решетке, которая
установлена на поворотный стол.

д) Если пища или посуда на поворотном столе

касается стенок печи и препятствует вращению,
поворотный стол будет автоматически
вращаться в противоположном направлении.
Это нормально.

е) Поворотный стол может поворачиваться в

разных направлениях.

6

6

Роликовое кольцо

а) Роликовое кольцо нужно регулярно чистить во

избежание дополнительных шумов во время
работы.

б) Роликовое кольцо и поворотный стол

используются только вместе.

7

7

Наклейка с идентификационным номером
модели

8

8

Вентиляционные отверстия

9

9

Ручка выбора Времени/Веса

0

0

Ручка выбора режима приготовления

-

-

Крышка

(не снимается)

=

=

Сетевой шнур

~

~

Сетевая вилка

!

!

Наклейка-предупреждение

Примечание:

Приведенная выше иллюстрация приведена только
для справки.

NN-ST340W

=

1

2

5

7 !

8

2

6

-

4

~

NN-SM330W

=

1

2

5

7 !

8

2

6

-

~

9

4
0

3
