19

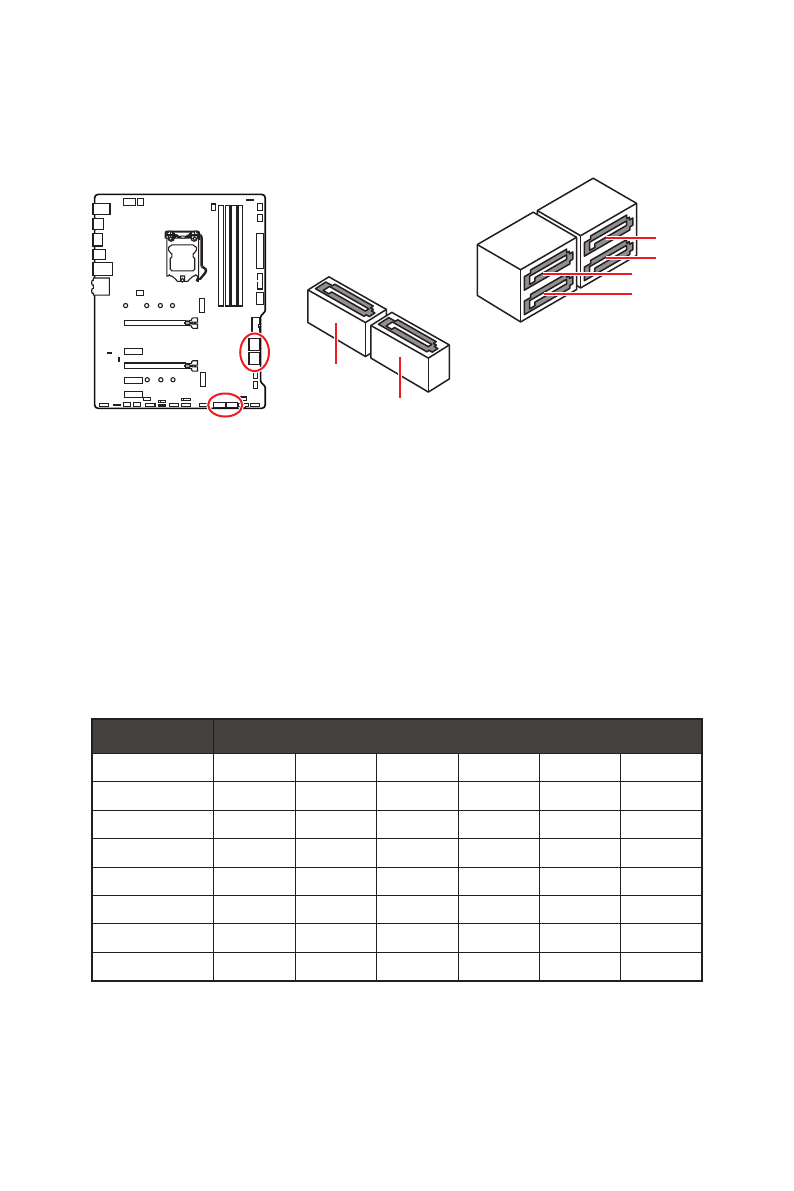

Übersicht der Komponenten
SATA1~6: SATA 6Gb/s Anschlüsse
Dieser Anschluss basiert auf der Hochgeschwindigkeitsschnittstelle SATA 6 Gb/s. Pro
Anschluss kann ein SATA Gerät angeschlossen werden.
⚠
Wichtig
∙
Knicken Sie das SATA-Kabel nicht in einem 90° Winkel. Datenverlust könnte die
Folge sein.
∙
SATA-Kabel haben identische Stecker an beiden Enden. Es wird empfohlen den
flachen Stecker auf dem Motherboard einstecken.
∙
SATA2 wird nicht zur Verfügung stehen, wenn Sie eine M.2 SATA SSD im M2_1
Steckplatz installieren.
∙
Die SATA5 und SATA6 Anschlüsse werden nicht zur Verfügung stehen, wenn Sie
eine M.2 SSD im M2_2 Steckplatz installieren.
Tabelle der M.2- und SATA-Gerätekombination
Steckplatz
Verfügbare SATA Anschlüsse
M2_1
PCIe
SATA
PCIe
SATA
PCIe
SATA
M2_2
PCIe
PCIe
SATA
SATA
─
─
SATA1
✓
✓
✓
✓
✓
✓
SATA2
✓
─
✓
─
✓
─
SATA3
✓
✓
✓
✓
✓
✓
SATA4
✓
✓
✓
✓
✓
✓
SATA5
─
─
─
─
✓
✓
SATA6
─
─
─
─
✓
✓
(
SATA
: M.2 SATA SSD,
PCIe
: M.2 PCIe SSD, ✓: Verfügbar, ─: Nicht verfügbar)
SATA1
SATA3
SATA2
SATA4
SATA5
SATA6
