Компоненты материнской платы

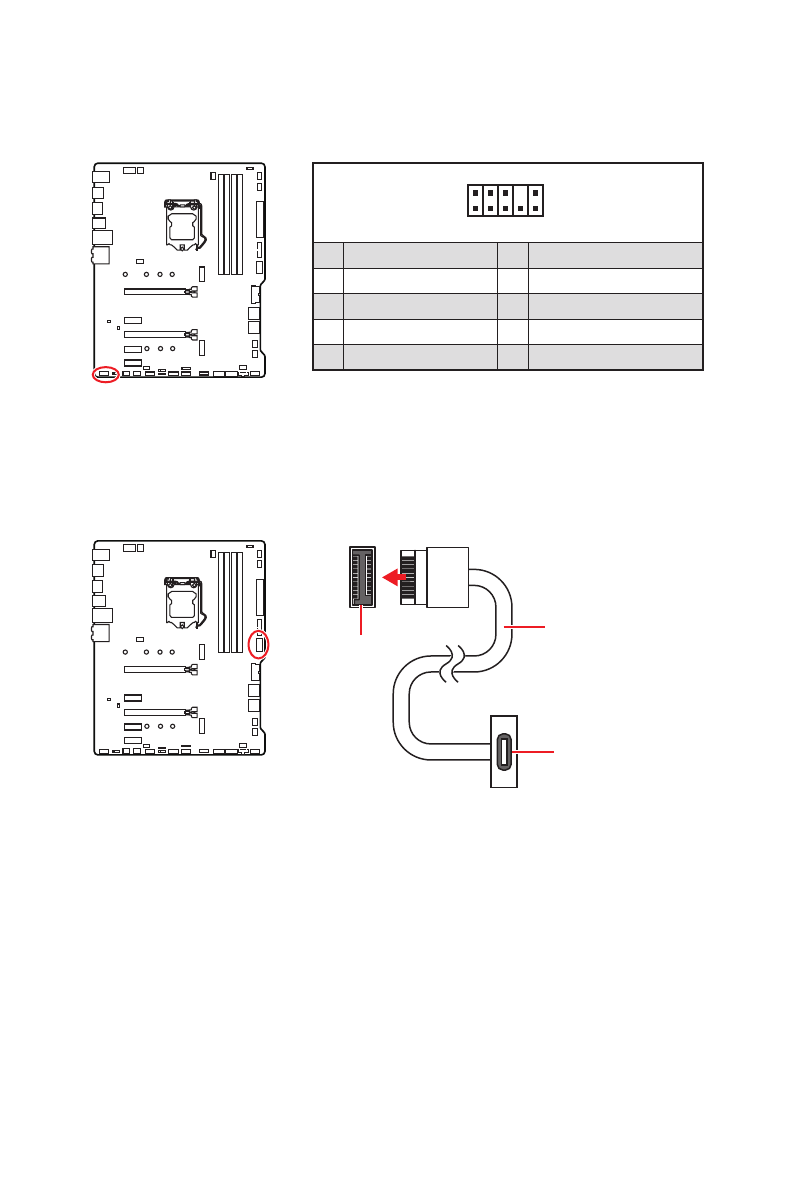

JAUD1: Разъем аудио передней панели
Данный разъем предназначен для подключения аудиоразъемов передней панели.
1
2
10
9
1
MIC L
2
Ground
3
MIC R
4
NC
5
Head Phone R
6
MIC Detection
7
SENSE_SEND
8
No Pin
9
Head Phone L
10
Head Phone Detection
JUSB5: Разъем USB 3.2 Gen 1 Type-C
Данный разъем предназначен для подключения портов 3.2 Gen 1 Type-C
на передней панели. Данный коннектор имеет защиту от неправильного
подключения. При подключении кабеля убедитесь, что коннектор сориентирован
правильно относительно разъема.
JUSB5
Кабель USB
Type-C
Порт USB Type-C на
передней панели
